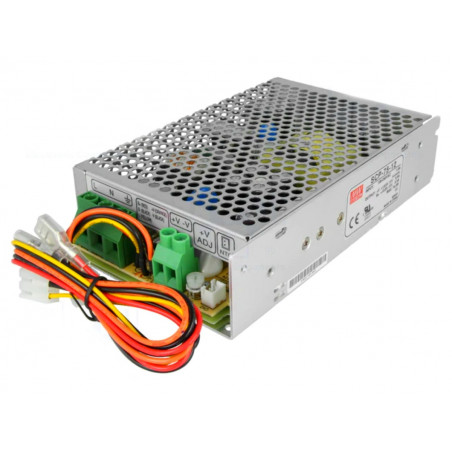

Schaltnetzteil 27,6 V 2,7 A SCP-75-24 USV-Batterie-Backup

Schaltnetzteil mit 100–240 V AC, 50/60 Hz Eingang und 27,6 V DC, 2,7 A Ausgang, ideal für die Stromversorgung von Hausautomationssystemen und 24-V-Elektronikgeräten in Niederspannungsanlagen. Die Schalttechnologie gewährleistet einen hohen Wirkungsgrad bei gleichzeitig geringer Wärmeentwicklung im Vergleich zu herkömmlichen Netzteilen.

Dieses Netzteil unterstützt den Einbau einer 24-V-USV-Blei-Säure-Batterie (zwei 12-V-Blei-Säure-Batterien in Reihe) mit FASTON-Steckverbindern unterschiedlicher Kapazitäten, um ein Netzteil mit integrierter USV-Backup-Funktion zu erhalten, das die angeschlossenen Geräte auch im Falle eines Stromausfalls oder einer Stromunterbrechung für eine variable Zeit mit Strom versorgen kann, abhängig von der Kapazität der installierten Batterie und der Aufnahmeleistung der an das Netzteil angeschlossenen Last.

Batterie nicht im Lieferumfang enthalten. Sie können über die angegebenen Kontaktdaten ein Angebot für die Lieferung Ihrer Wunschbatterie anfordern oder diese separat erwerben.

BATTERIE-AH-BERECHNUNG

Um die optimale Akkukapazität für Ihre Bedürfnisse mit diesem Netzteil zu ermitteln, müssen Sie folgende Berechnung durchführen:

Batteriekapazität (Ah) = Lastaufnahme (A) x Zeit in Stunden ohne Stromversorgung (h)

Um beispielsweise eine Last, die 0,5 A (500 mA) für 14 Stunden ohne 230-V-Netzstromversorgung aufnimmt, zu betreiben, wird eine 24-V-Blei-Batterie mit einer Kapazität von 7 Ah benötigt, d. h. eine Batterie mit dem nächsthöheren kommerziellen Kapazitätswert: Blei 24 V 7,2 Ah.

Um die Kapazität zu erhöhen, können mehrere EQUAL-Batterien parallel geschaltet werden, indem ihre jeweiligen Kapazitäten addiert werden.

Um beispielsweise eine 24-V-Batterie mit einer Kapazität von 14,4 Ah zu erhalten, werden zwei 12-V-Batterien mit je 7,2 Ah in Reihe geschaltet. Dieser Vorgang wird mit zwei weiteren identischen Batterien wiederholt, um zwei 24-V-Akkupacks mit je 7,2 Ah zu erhalten. Abschließend werden die beiden Akkupacks parallel geschaltet, um eine einzelne 24-V-Batterie mit einer Kapazität von 14,4 Ah zu erhalten. Die Batteriemodule müssen identisch sein, um Spannungs- und Kapazitätsunterschiede zwischen den Zellen zu minimieren.

Unsere Bleiakkumulatoren mit verschiedenen nutzbaren und kombinierbaren Kapazitäten können Sie hier auf EBAY | MECTRONICA STORE erwerben.

DIN-Schienenhalterung erhältlich bei eBay | MECTRONICA STORE

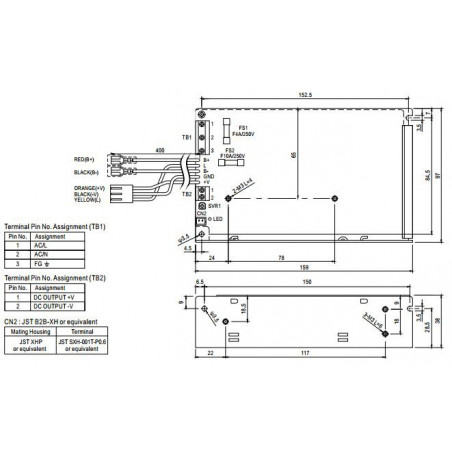

VERBINDUNGEN:

• Stromversorgung 100–240 V, 50/60 Hz, Schraubklemmen, Phase, Neutralleiter, Erde

• Bleiakku-Backup FASTON-Anschlüsse (B+ rot, B- schwarz)

• 27,6-V-Ausgang an den Klemmen und (optional) Inline-Steckverbinder mit Spannungssteuerkabel

• Optionaler externer NTC-Anschluss zur Temperaturkompensation des Batterieladevorgangs

EIGENSCHAFTEN

• Universeller Wechselstromeingang (weltweit einsetzbar), unterstützt auch Gleichstrom

• Schutzfunktionen: Kurzschluss, Überlastung, Überspannung, falsche Batteriepolarität (über interne Sicherung)

• Optionaler temperaturkompensierter Batterieladebetrieb (erfordert externen NTC)

• Anschluss für optionale Ausgangsspannungserkennung (gelbes L-Kabel)

• Kühlung durch freie Luftkonvektion und Metallabschirmung

• Betriebsanzeige über LED

• Leerlaufverbrauch < 0,75 W

• Getestet mit 100 % Belastung

• Feineinstellung der Ausgangsspannung über Trimmer

• 2 Jahre Garantie

• Hocheffiziente und wärmeisolierungsarme Schalttechnologie

• Maximale Leistung 74,5 W

SPEZIFIKATIONEN

Weitere Informationen

• Bruttogewicht: 0,49 kg
