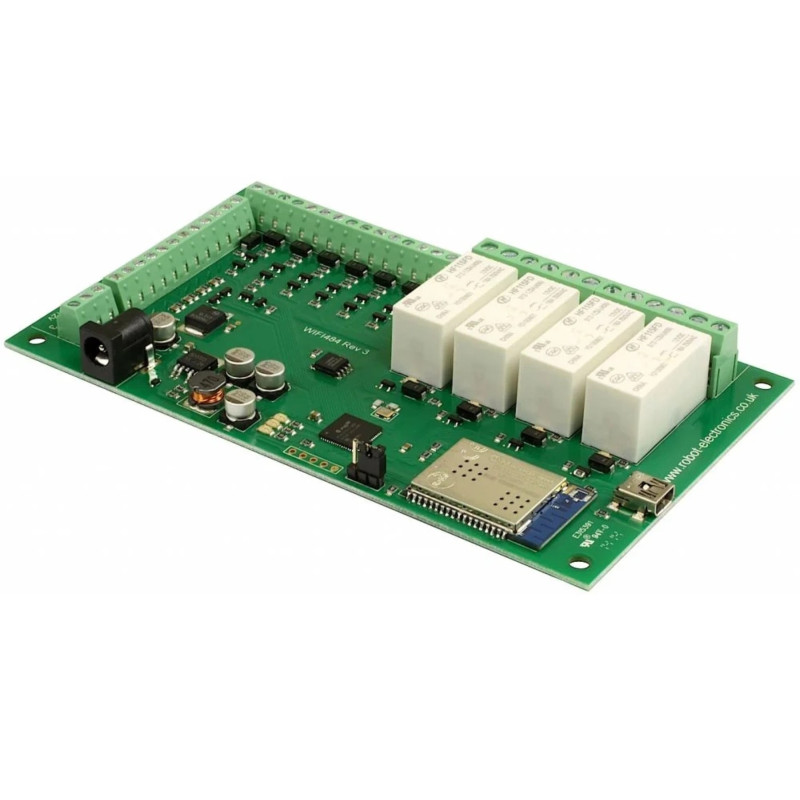

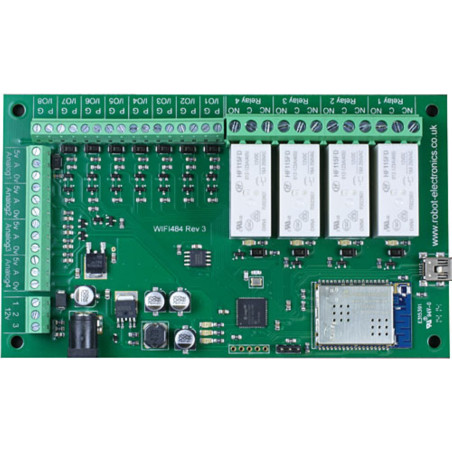

WIFI484 Modulo WiFi 4 Relè 16A Contatti Puliti + 8 I/O Digitali + 4 Ingressi Analogici 12V

Il WIFI484 è un modulo di controllo I/O via rete pensato per automazione, domotica e applicazioni industriali. Integra 4 uscite a relè con contatti puliti (volt free) ad alta corrente, 8 linee digitali configurabili e 4 ingressi analogici per acquisire segnali di misura.

Le 4 uscite a relè sono di tipo SPCO (scambio): per ciascun relè sono disponibili su morsettiera i contatti NO (normalmente aperto), NC (normalmente chiuso) e COM (comune). Questo lo rende adatto a comandare carichi e consensi in modo flessibile.
Le linee digitali I/O consentono integrazioni con sensori, contatti, segnalazioni e logiche personalizzate; gli ingressi analogici supportano segnali 0–3,3V (risoluzione 10 bit) per letture di tensione/trasduttori compatibili.

Il modulo si alimenta da 12V DC (alimentatore consigliato almeno 500 mA) tramite jack 2,1 mm con polo positivo centrale.
Sono presenti LED di stato per una diagnostica immediata: un LED per ciascun relè e tre LED per lo stato scheda (alimentazione, WiFi connesso, USB connessa).

Controllo e configurazione

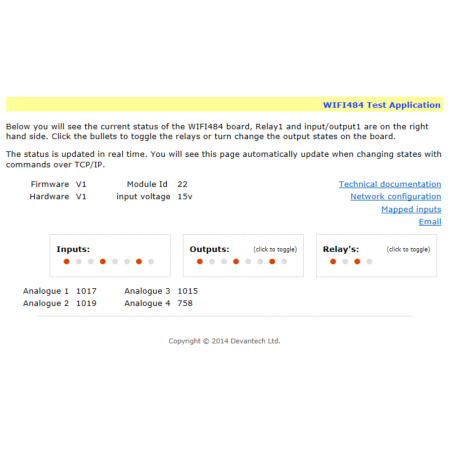

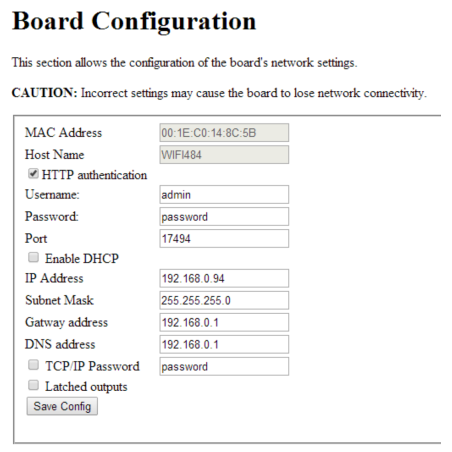

La configurazione di rete avviene tramite connessione USB e software di configurazione. Una volta collegato alla rete, il controllo può essere effettuato tramite interfaccia web oppure tramite comandi TCP/IP (porta predefinita 17494, modificabile). È possibile impostare credenziali di accesso e una password dedicata anche per i comandi TCP/IP. È disponibile l’opzione di uscite “latched” per ripristinare lo stato dopo un’interruzione di alimentazione.

Mappatura ingressi e automazioni distribuite

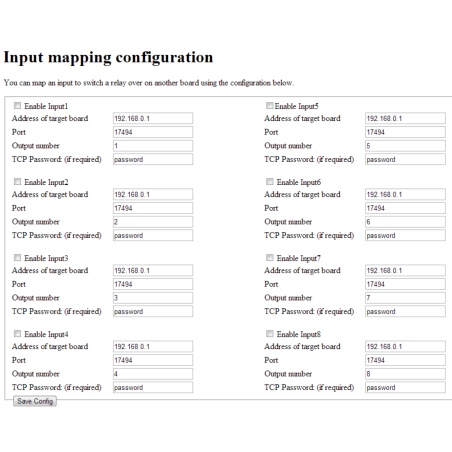

Gli ingressi digitali possono essere mappati per controllare uscite su schede di relè Ethernet/WiFi compatibili, consentendo automazioni distribuite: un ingresso in un punto della rete può comandare un’uscita su un altro dispositivo, anche remoto, se connesso a rete/internet (con configurazione adeguata).

Notifiche email su eventi

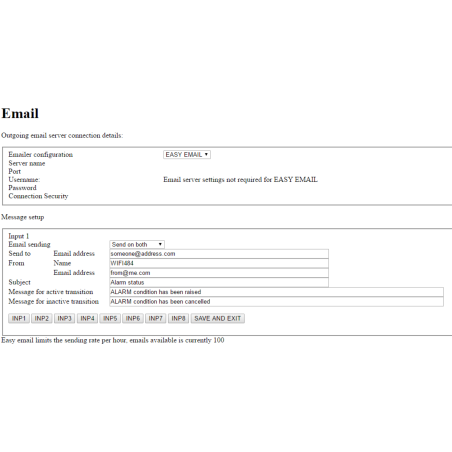

È possibile inviare email quando cambia lo stato di un ingresso digitale, con messaggi differenti per transizioni attivo/inattivo. La funzione supporta modalità di invio semplificate con limite massimo di invii orari.

Affidabilità e ambiente di lavoro

Progettato per uso anche in contesti critici, opera in un ampio range di temperatura e dispone di procedure di factory reset tramite jumper/ponticello dedicato.

Caratteristiche principali

• 4 relè SPCO con contatti NO/NC/COM su morsetti (contatti puliti)

• 16A max per relè (in base al tipo di carico)

• 8 Digital I/O configurabili

• 4 ingressi analogici 0–3,3V (10 bit)

• Alimentazione 12V DC (jack 2,1 mm, positivo centrale) – alimentatore consigliato ≥ 500 mA

• LED di stato: relè + Power / WiFi / USB

• Controllo via web e via TCP/IP (porta 17494 di default)

• Password per accesso e protezione comandi

• Mappatura ingressi verso uscite su dispositivi compatibili

• Invio email su cambio stato ingressi

• Factory reset tramite jumper/ponticello

• Temperatura di funzionamento: -40°C ÷ +70°C
