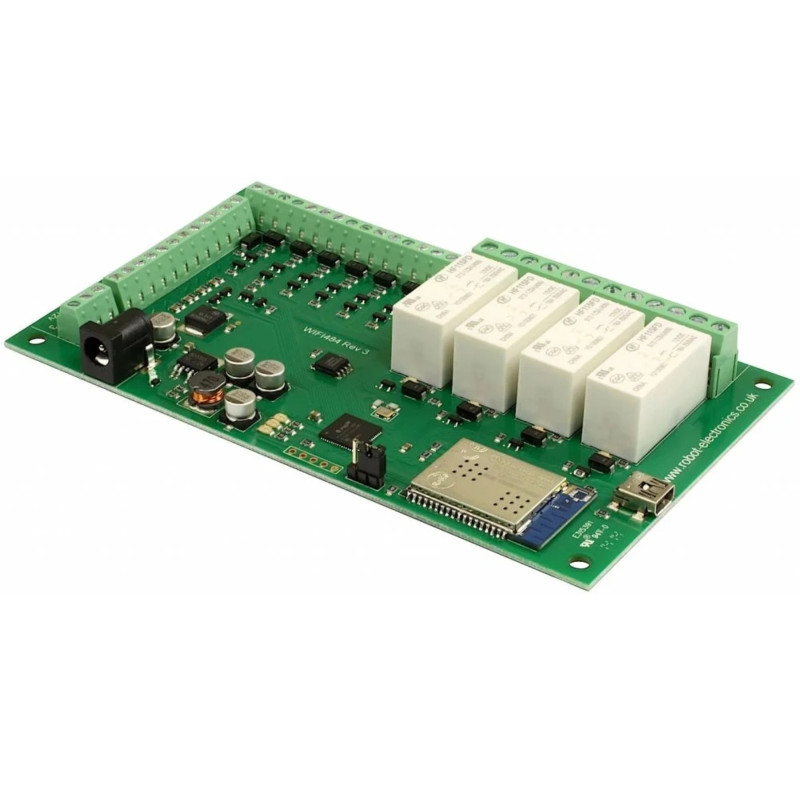

WIFI484 WLAN-Modul mit 4 Relais (16 A), sauberen Kontakten, 8 digitalen Ein-/Ausgängen und 4 analogen Eingängen (12 V).

Das WIFI484 ist ein Netzwerk-I/O-Steuermodul für Automatisierungs-, Hausautomations- und Industrieanwendungen. Es verfügt über vier Relaisausgänge mit hochstromfähigen, potentialfreien Kontakten , acht konfigurierbare digitale Leitungen und vier analoge Eingänge zur Erfassung von Messsignalen.

Die vier Relaisausgänge sind vom Typ SPCO (Umschaltrelais) : Für jedes Relais stehen am Klemmenblock die Kontakte NO (normalerweise offen), NC (normalerweise geschlossen) und COM (gemeinsam) zur Verfügung. Dadurch eignet sich das System zur flexiblen Steuerung von Lasten und Schaltern.
Digitale I/O -Leitungen ermöglichen die Integration von Sensoren, Kontakten, Signalen und kundenspezifischer Logik; analoge Eingänge unterstützen 0–3,3V -Signale (10-Bit-Auflösung) für kompatible Spannungs-/Messwerte von Messwandlern.

Das Modul wird über eine 2,1 mm Klinkenbuchse mit einem Pluspol in der Mitte mit 12 V Gleichstrom versorgt (empfohlene Stromversorgung: mindestens 500 mA ).
Zur sofortigen Diagnose gibt es Status-LEDs: eine LED für jedes Relais und drei LEDs für den Platinenstatus ( Stromversorgung , WLAN-Verbindung , USB-Verbindung ).

Steuerung und Konfiguration

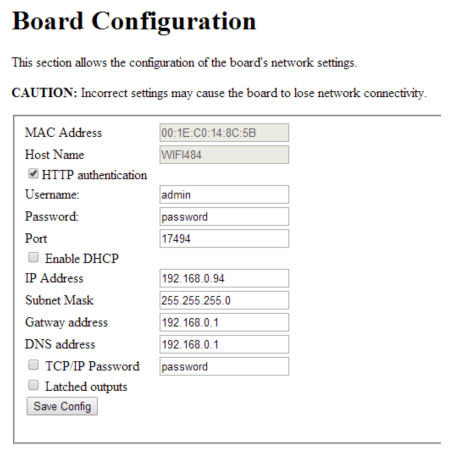

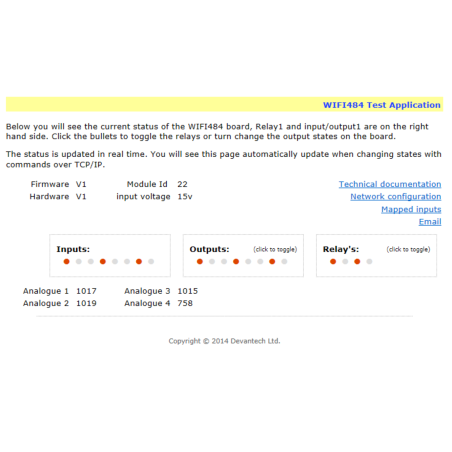

Die Netzwerkkonfiguration erfolgt über eine USB-Verbindung und eine Konfigurationssoftware. Nach der Netzwerkverbindung kann die Steuerung über eine Weboberfläche oder per TCP/IP-Befehl (Standardport 17494 , änderbar) erfolgen. Für die TCP/IP-Befehle lassen sich Zugangsdaten und ein Passwort festlegen. Eine Option zum Speichern des Ausgangszustands ist verfügbar, um den Gerätestatus nach einem Stromausfall wiederherzustellen.

Eingabezuordnung und verteilte Automatisierung

Digitale Eingänge können Steuerausgängen auf kompatiblen Ethernet/WiFi-Relaiskarten zugeordnet werden, wodurch eine verteilte Automatisierung ermöglicht wird: Ein Eingang an einem Punkt im Netzwerk kann einen Ausgang an einem anderen Gerät steuern, sogar aus der Ferne, sofern dieses mit dem Netzwerk/Internet verbunden ist (bei entsprechender Konfiguration).

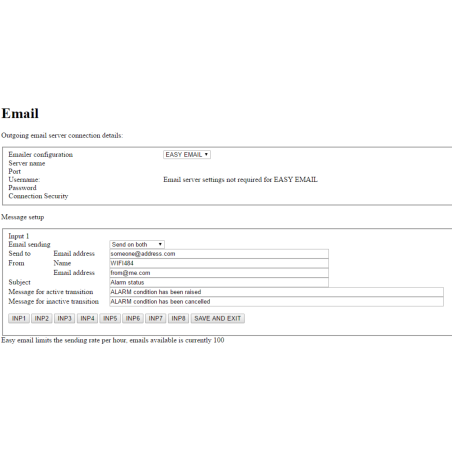

E-Mail-Benachrichtigungen über Veranstaltungen

Sie können E-Mails versenden, sobald sich der Status eines digitalen Eingangs ändert, wobei für aktive/inaktive Übergänge unterschiedliche Benachrichtigungen verwendet werden. Die Funktion unterstützt vereinfachte Versandmodi mit einer maximalen Anzahl an stündlichen Sendungen.

Zuverlässigkeit und Arbeitsumfeld

Es wurde für den Einsatz auch unter kritischen Bedingungen konzipiert, arbeitet in einem breiten Temperaturbereich und verfügt über eine Werksreset- Prozedur, die über einen speziellen Jumper ermöglicht wird.

Hauptmerkmale

• 4 SPCO-Relais mit NO/NC/COM- Kontakten an den Klemmen (potentialfreie Kontakte)

• Maximal 16 A pro Relais (abhängig von der Lastart)

• 8 konfigurierbare digitale Ein-/Ausgänge

• 4 analoge Eingänge 0–3,3 V (10 Bit)

• Netzteil 12 V DC (2,1-mm-Klinkenbuchse, Pluspol innen ) – empfohlenes Netzteil ≥ 500 mA

• Status-LED: Relais + Stromversorgung / WLAN / USB

• Web- und TCP/IP- Steuerung (Standardport 17494)

• Passwort für Zugriffs- und Befehlsschutz

• Zuordnung von Eingängen zu Ausgängen auf kompatiblen Geräten

• E-Mails bei Änderungen des Eintragsstatus versenden

• Werksreset per Jumper

• Betriebstemperatur: -40 °C bis +70 °C
