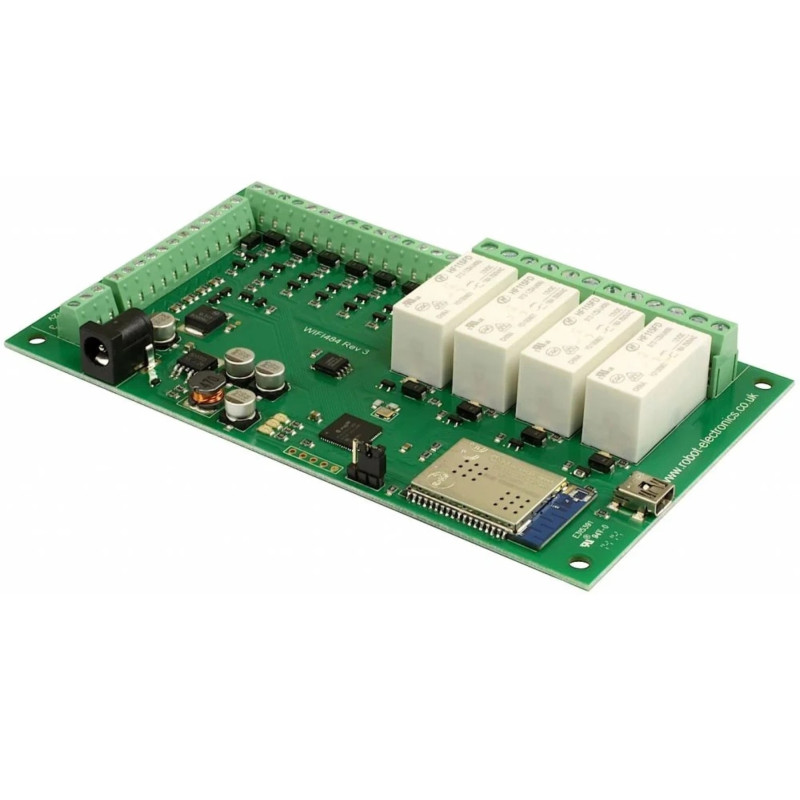

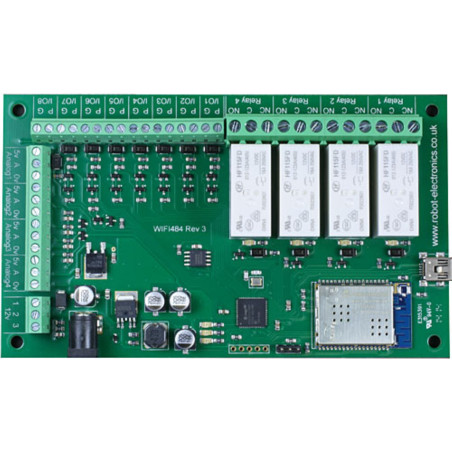

Módulo WiFi WIFI484 4 Relés 16A Contactos Limpios + 8 E/S Digitales + 4 Entradas Analógicas 12V

El WIFI484 es un módulo de control de E/S de red diseñado para aplicaciones de automatización, domótica e industriales. Integra 4 salidas de relé con contactos libres de tensión de alta corriente , 8 líneas digitales configurables y 4 entradas analógicas para la adquisición de señales de medición.

Las 4 salidas de relé son del tipo SPCO (conmutador) : para cada relé, los contactos NO (normalmente abierto), NC (normalmente cerrado) y COM (común) están disponibles en el bloque de terminales. Esto lo hace ideal para controlar cargas y autorizaciones de forma flexible.
Las líneas de E/S digitales permiten la integración con sensores, contactos, señales y lógica personalizada; las entradas analógicas admiten señales de 0 a 3,3 V (resolución de 10 bits) para lecturas de voltaje/transductor compatibles.

El módulo se alimenta con 12 V CC (se recomienda una fuente de alimentación de al menos 500 mA ) a través de un conector de 2,1 mm con polo positivo central .
Hay LED de estado para diagnóstico inmediato: un LED para cada relé y tres LED para el estado de la placa ( alimentación , WiFi conectado , USB conectado ).

Control y configuración

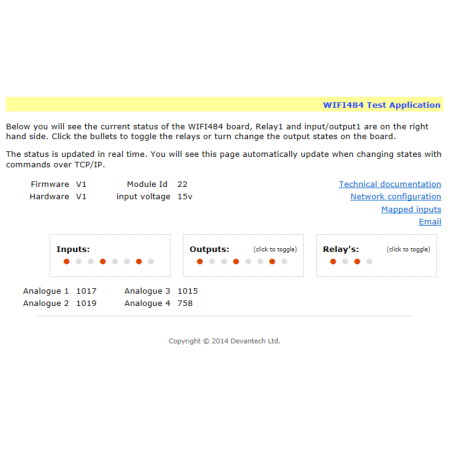

La configuración de red se realiza mediante una conexión USB y un software de configuración. Una vez conectado a la red, el control se puede realizar mediante una interfaz web o mediante comandos TCP/IP (puerto predeterminado: 17494 , modificable). También se pueden configurar credenciales de acceso y una contraseña dedicada para los comandos TCP/IP. Existe una opción de salida enclavada para restablecer el estado del dispositivo tras un corte de energía.

Mapeo de entradas y automatización distribuida

Las entradas digitales se pueden asignar para controlar salidas en tarjetas de relé Ethernet/WiFi compatibles, lo que permite la automatización distribuida: una entrada en un punto de la red puede controlar una salida en otro dispositivo, incluso de forma remota, si está conectado a la red/Internet (con la configuración adecuada).

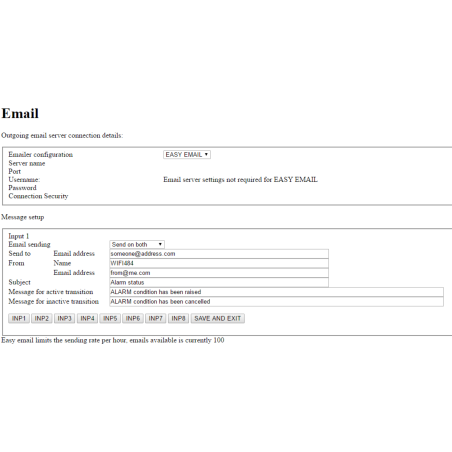

Notificaciones por correo electrónico sobre eventos

Puedes enviar correos electrónicos cuando cambia el estado de una entrada digital, con mensajes diferentes para las transiciones activas/inactivas. Esta función admite modos de envío simplificados con un límite máximo de envíos por hora.

Fiabilidad y ambiente de trabajo

Diseñado para usarse incluso en contextos críticos, funciona en un amplio rango de temperaturas y cuenta con procedimientos de restablecimiento de fábrica a través de un puente dedicado.

Características principales

• 4 relés SPCO con contactos NO/NC/COM en terminales (contactos secos)

• 16 A máximo por relé (dependiendo del tipo de carga)

• 8 E/S digitales configurables

• 4 entradas analógicas 0–3,3 V (10 bits)

• Fuente de alimentación 12 V CC (conector de 2,1 mm, centro positivo ) – fuente de alimentación recomendada ≥ 500 mA

• LED de estado: Relé + Encendido / WiFi / USB

• Control web y TCP/IP (puerto predeterminado 17494)

• Contraseña para acceso y protección de comandos

• Asignación de entradas a salidas en dispositivos compatibles

• Envío de correos electrónicos sobre cambios en el estado de entrada

• Restablecimiento de fábrica mediante puente

• Temperatura de funcionamiento: -40°C ÷ +70°C
