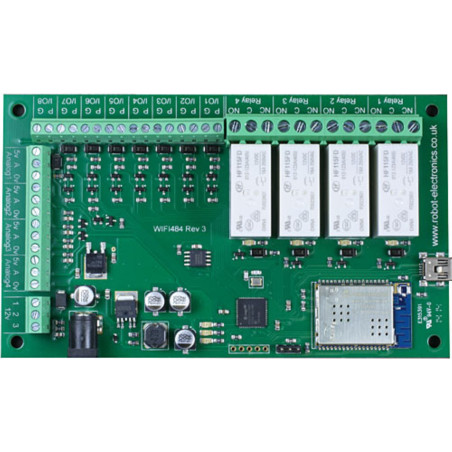

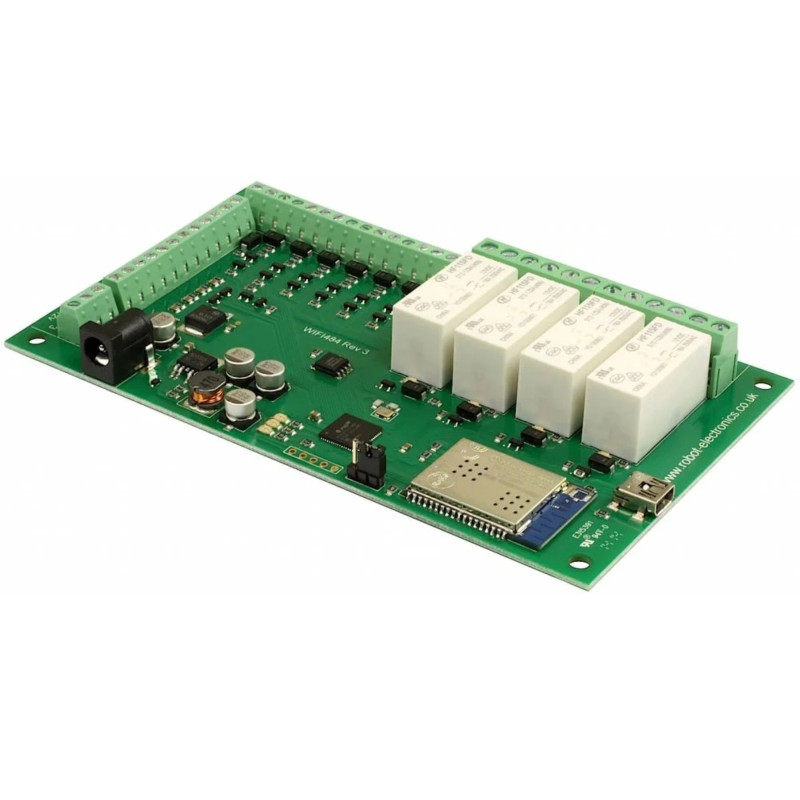

Module WiFi WIFI484 : 4 relais 16 A à contacts propres, 8 E/S numériques, 4 entrées analogiques 12 V

Le WIFI484 est un module de contrôle d'E/S réseau conçu pour l'automatisation, la domotique et les applications industrielles. Il intègre 4 sorties relais avec contacts secs à courant élevé , 8 lignes numériques configurables et 4 entrées analogiques pour l'acquisition de signaux de mesure.

Les 4 sorties relais sont de type SPCO (inverseur) : pour chaque relais, les contacts NO (normalement ouvert), NC (normalement fermé) et COM (commun) sont disponibles sur le bornier. Ceci permet une commande flexible des charges et des courants.
Les lignes d'E/S numériques permettent l'intégration avec des capteurs, des contacts, des signaux et une logique personnalisée ; les entrées analogiques prennent en charge les signaux 0–3,3 V (résolution 10 bits) pour des lectures de tension/transducteur compatibles.

Le module est alimenté par 12 V CC (alimentation recommandée d'au moins 500 mA ) via une prise jack 2,1 mm avec pôle positif central .
Des LED d'état permettent un diagnostic immédiat : une LED pour chaque relais et trois LED pour l'état de la carte ( alimentation , WiFi connecté , USB connecté ).

Contrôle et configuration

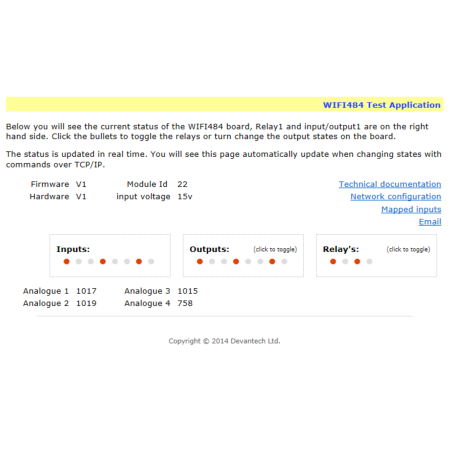

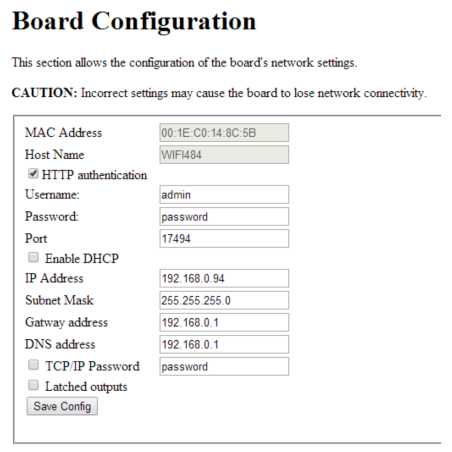

La configuration réseau s'effectue via une connexion USB et un logiciel dédié. Une fois connecté au réseau, le contrôle peut être réalisé via une interface web ou par commandes TCP/IP (port par défaut : 17494 , modifiable). Des identifiants et un mot de passe dédié peuvent également être définis pour les commandes TCP/IP. Une fonction de verrouillage de sortie permet de restaurer l'état de l'appareil après une coupure de courant.

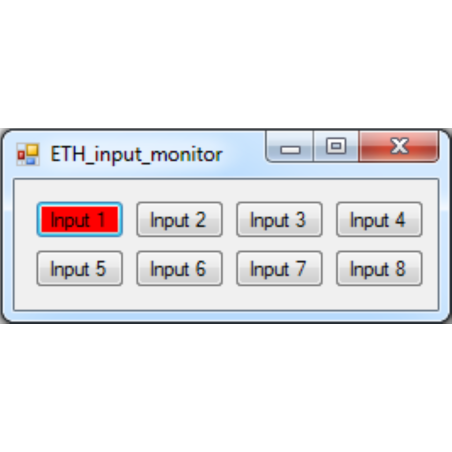

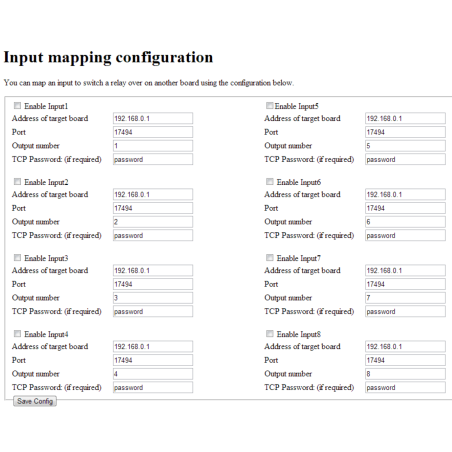

Cartographie des entrées et automatisation distribuée

Les entrées numériques peuvent être mappées pour contrôler les sorties sur des cartes relais Ethernet/WiFi compatibles, permettant une automatisation distribuée : une entrée à un point du réseau peut contrôler une sortie sur un autre appareil, même à distance, s’il est connecté au réseau/Internet (avec une configuration appropriée).

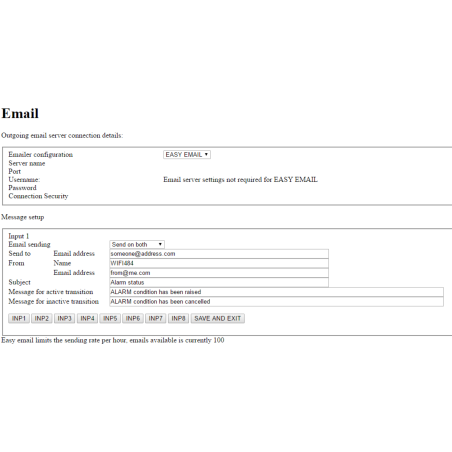

Notifications par e-mail concernant les événements

Vous pouvez envoyer des e-mails lorsqu'un champ numérique change d'état, avec des messages différents selon qu'il soit actif ou inactif. Cette fonctionnalité propose des modes d'envoi simplifiés, avec une limite d'envois par heure.

Fiabilité et environnement de travail

Conçu pour une utilisation même dans des contextes critiques, il fonctionne sur une large plage de températures et dispose de procédures de réinitialisation d'usine via un cavalier dédié.

Caractéristiques principales

• 4 relais SPCO avec contacts NO/NC/COM sur les bornes (contacts secs)

• 16 A max par relais (selon le type de charge)

• 8 E/S numériques configurables

• 4 entrées analogiques 0–3,3 V (10 bits)

• Alimentation 12 V CC (prise jack 2,1 mm, centre positif ) – alimentation recommandée ≥ 500 mA

• Voyant d'état : Relais + Alimentation / Wi-Fi / USB

• Contrôle Web et TCP/IP (port par défaut 17494)

• Mot de passe pour la protection de l'accès et des commandes

• Associer les entrées aux sorties sur les appareils compatibles

• Envoi d'e-mails sur les changements de statut d'entrée

• Réinitialisation d'usine via cavalier

• Température de fonctionnement : -40 °C à +70 °C
