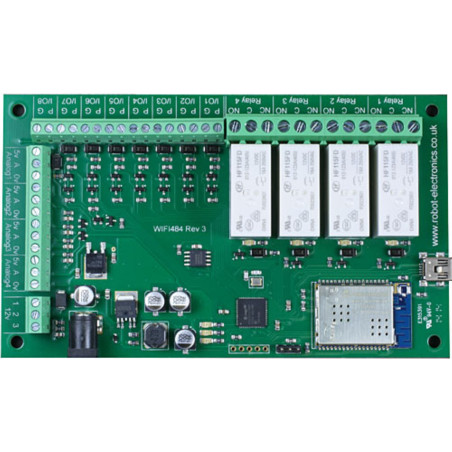

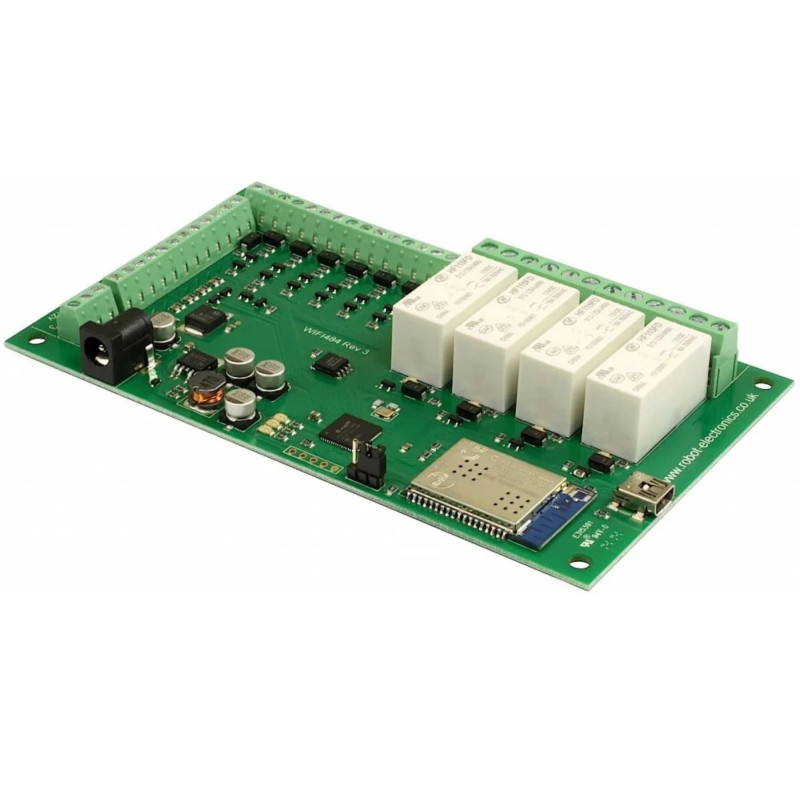

Moduł WiFi WIFI484 4 przekaźniki 16A styki czyste + 8 wejść/wyjść cyfrowych + 4 wejścia analogowe 12V

WIFI484 to moduł sterowania siecią I/O przeznaczony do zastosowań w automatyce, automatyce domowej i przemyśle. Integruje 4 wyjścia przekaźnikowe z wysokoprądowymi stykami beznapięciowymi , 8 konfigurowalnych linii cyfrowych oraz 4 wejścia analogowe do akwizycji sygnałów pomiarowych.

Cztery wyjścia przekaźnikowe są typu SPCO (przełączne) : dla każdego przekaźnika na listwie zaciskowej dostępne są styki NO (normalnie otwarte), NC (normalnie zamknięte) i COM (wspólne) . Dzięki temu urządzenie nadaje się do elastycznego sterowania obciążeniami i zgodami.
Cyfrowe linie I/O umożliwiają integrację z czujnikami, stykami, sygnałami i niestandardową logiką; wejścia analogowe obsługują sygnały 0–3,3 V (rozdzielczość 10 bitów) w celu zapewnienia zgodnych odczytów napięcia/przetwornika.

Moduł zasilany jest prądem stałym 12 V (zalecany prąd zasilania co najmniej 500 mA ) poprzez gniazdo 2,1 mm z centralnym biegunem dodatnim .
Do natychmiastowej diagnostyki służą diody LED stanu: jedna dioda LED dla każdego przekaźnika i trzy diody LED dla stanu płytki ( zasilanie , połączenie WiFi , połączenie USB ).

Kontrola i konfiguracja

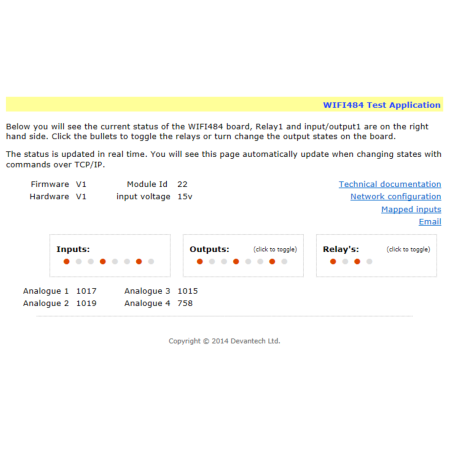

Konfiguracja sieci odbywa się za pomocą połączenia USB i oprogramowania konfiguracyjnego. Po podłączeniu do sieci sterowanie odbywa się za pośrednictwem interfejsu webowego lub poleceń TCP/IP (domyślny port 17494 , z możliwością zmiany). Można również ustawić dane dostępowe i dedykowane hasło dla poleceń TCP/IP. Dostępna jest opcja blokowania wyjścia , umożliwiająca przywrócenie urządzenia po zaniku zasilania.

Mapowanie danych wejściowych i rozproszona automatyzacja

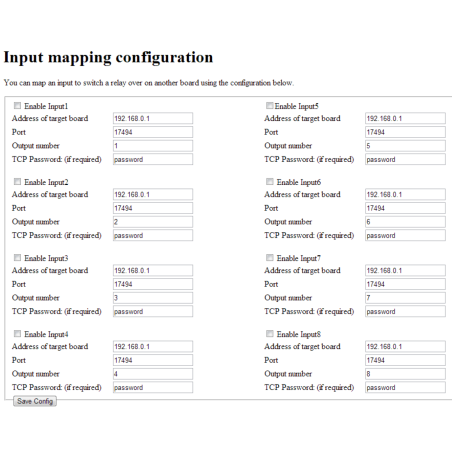

Wejścia cyfrowe można mapować na wyjścia sterujące na kompatybilnych kartach przekaźnikowych Ethernet/WiFi, co umożliwia rozproszoną automatyzację: wejście w jednym punkcie sieci może sterować wyjściem w innym urządzeniu, nawet zdalnie, jeśli jest ono podłączone do sieci/Internetu (po odpowiedniej konfiguracji).

Powiadomienia e-mail o wydarzeniach

Możesz wysyłać e-maile, gdy zmienia się stan wejścia cyfrowego, z różnymi komunikatami dla przejść między stanami aktywnymi i nieaktywnymi. Funkcja obsługuje uproszczone tryby wysyłania z maksymalnym limitem wysyłania na godzinę.

Niezawodność i środowisko pracy

Zaprojektowany do stosowania nawet w sytuacjach krytycznych, działa w szerokim zakresie temperatur i posiada procedurę przywracania ustawień fabrycznych za pomocą specjalnego zworki.

Główne cechy

• 4 przekaźniki SPCO ze stykami NO/NC/COM na zaciskach (styki bezpotencjałowe)

• Maksymalnie 16A na przekaźnik (w zależności od typu obciążenia)

• 8 konfigurowalnych cyfrowych wejść/wyjść

• 4 wejścia analogowe 0–3,3 V (10 bitów)

• Zasilanie 12V DC (gniazdo 2,1 mm, plus w środku ) – zalecane zasilanie ≥ 500 mA

• Dioda LED stanu: Przekaźnik + Zasilanie / WiFi / USB

• Kontrola sieci i protokołu TCP/IP (domyślny port 17494)

• Hasło do ochrony dostępu i poleceń

• Mapowanie wejść na wyjścia na zgodnych urządzeniach

• Wysyłanie wiadomości e-mail o zmianach statusu wjazdu

• Przywracanie ustawień fabrycznych za pomocą zworki

• Temperatura pracy: -40°C ÷ +70°C
