WIFI484 WiFi-module met 4 relais, 16A schone contacten, 8 digitale I/O's en 4 analoge ingangen (12V).

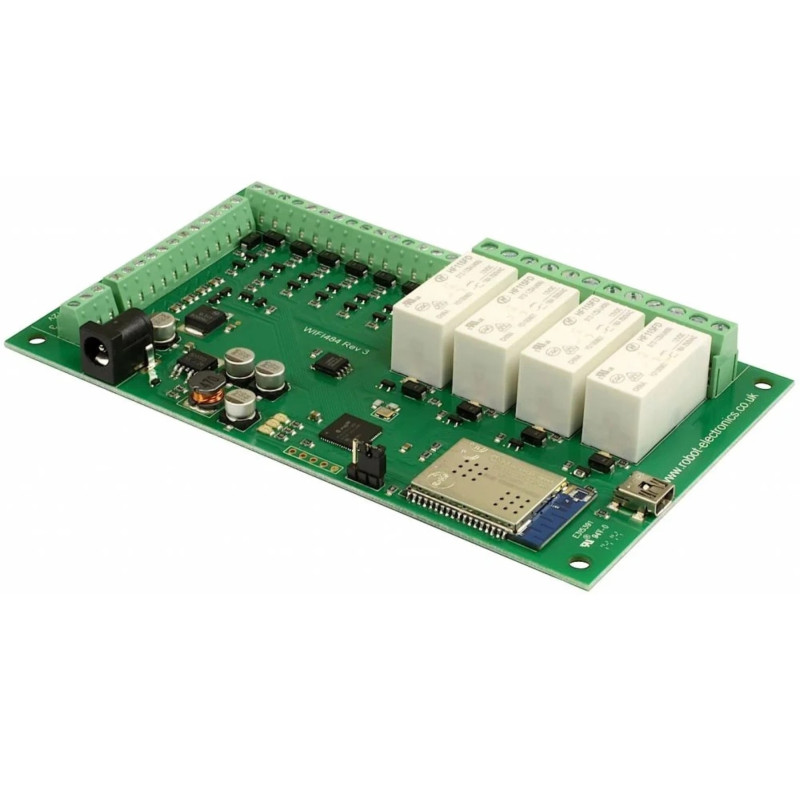

De WIFI484 is een netwerk-I/O-besturingsmodule ontworpen voor automatisering, domotica en industriële toepassingen. Hij integreert 4 relaisuitgangen met potentiaalvrije contacten voor hoge stromen , 8 configureerbare digitale lijnen en 4 analoge ingangen voor het verkrijgen van meetsignalen.

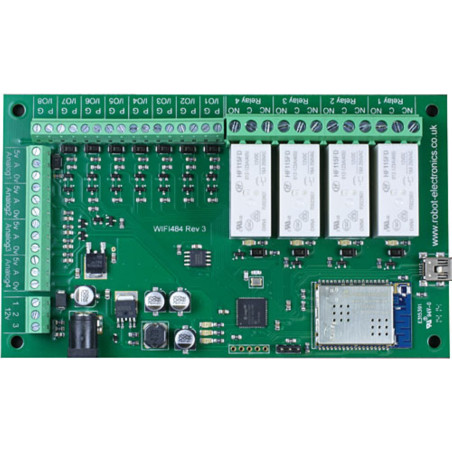

De 4 relaisuitgangen zijn van het SPCO-type (wisselrelais) : voor elk relais zijn de NO (normaal open), NC (normaal gesloten) en COM (gemeenschappelijk) contacten beschikbaar op het klemmenblok. Dit maakt het geschikt voor het flexibel aansturen van belastingen en aansluitingen.
Digitale I/O -lijnen maken integratie met sensoren, contacten, signalen en aangepaste logica mogelijk; analoge ingangen ondersteunen signalen van 0–3,3 V (10-bits resolutie) voor compatibele spannings-/transducer-metingen.

De module wordt gevoed met 12V DC (aanbevolen voeding minimaal 500 mA ) via een 2,1 mm jack-aansluiting met centrale positieve pool .
Er zijn status-LED's voor directe diagnose: één LED voor elk relais en drie LED's voor de status van het bord ( voeding , wifi-verbinding , USB-verbinding ).

Bediening en configuratie

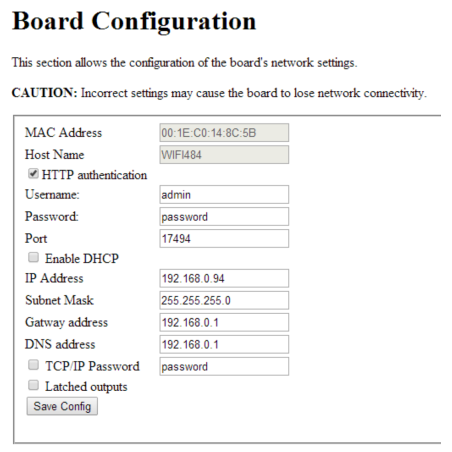

Netwerkconfiguratie gebeurt via een USB-verbinding en configuratiesoftware. Na verbinding met het netwerk kan de bediening plaatsvinden via een webinterface of via TCP/IP-commando's (standaardpoort 17494 , aanpasbaar). Toegangsgegevens en een specifiek wachtwoord kunnen ook worden ingesteld voor TCP/IP-commando's. Een vergrendelde uitvoeroptie is beschikbaar om de status van het apparaat te herstellen na een stroomstoring.

Inputmapping en gedistribueerde automatisering

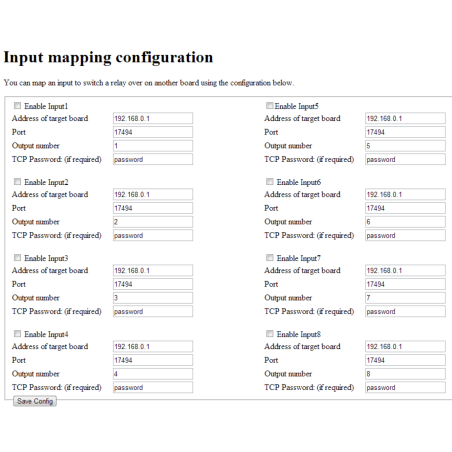

Digitale ingangen kunnen worden gekoppeld aan stuuruitgangen op compatibele Ethernet/WiFi-relaiskaarten, waardoor gedistribueerde automatisering mogelijk wordt: een ingang op één punt in het netwerk kan een uitgang op een ander apparaat aansturen, zelfs op afstand, mits verbonden met het netwerk/internet (met de juiste configuratie).

E-mailmeldingen over evenementen

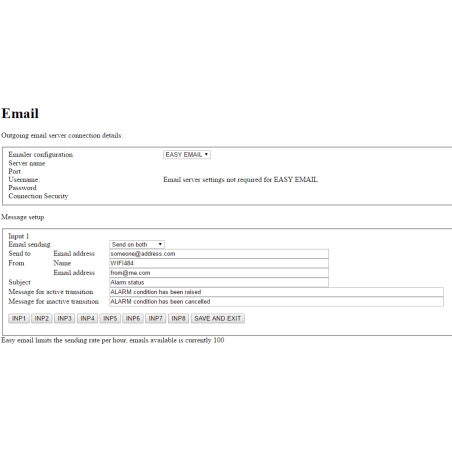

Je kunt e-mails verzenden wanneer de status van een digitale invoer verandert, met verschillende berichten voor actieve/inactieve overgangen. De functie ondersteunt vereenvoudigde verzendmodi met een maximumlimiet voor verzendingen per uur.

Betrouwbaarheid en werkomgeving

Het apparaat is ontworpen voor gebruik, zelfs in kritieke situaties, en werkt over een breed temperatuurbereik. Bovendien beschikt het over een fabrieksresetprocedure via een speciale jumper.

Belangrijkste kenmerken

• 4 SPCO-relais met NO/NC/COM- contacten op de aansluitklemmen (potentiaalvrije contacten)

• Maximaal 16A per relais (afhankelijk van het type belasting)

• 8 configureerbare digitale I/O's

• 4 analoge ingangen 0–3,3V (10 bit)

• Voeding 12V DC (2,1 mm jack, middenpositief ) – aanbevolen voeding ≥ 500 mA

• Status-LED: Relais + Voeding / WiFi / USB

• Web- en TCP/IP -besturing (standaardpoort 17494)

• Wachtwoord voor toegang en beveiliging tegen commando's

• Ingangen koppelen aan uitgangen op compatibele apparaten

• E-mails versturen over wijzigingen in de status van een item

• Fabrieksinstellingen herstellen via jumper

• Bedrijfstemperatuur: -40°C tot +70°C
