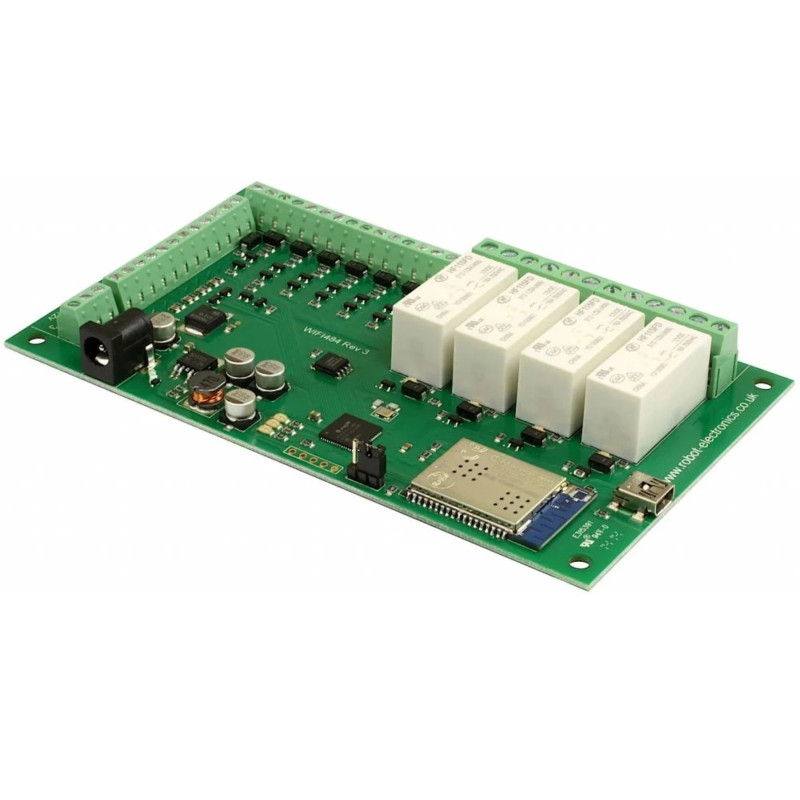

WIFI484 WiFi-modul 4 reläer 16A rena kontakter + 8 digitala I/O + 4 analoga ingångar 12V

WIFI484 är en nätverks-I/O-styrmodul avsedd för automation, hemautomation och industriella tillämpningar. Den integrerar fyra reläutgångar med högströms, potentialfria kontakter , åtta konfigurerbara digitala linjer och fyra analoga ingångar för att hämta mätsignaler.

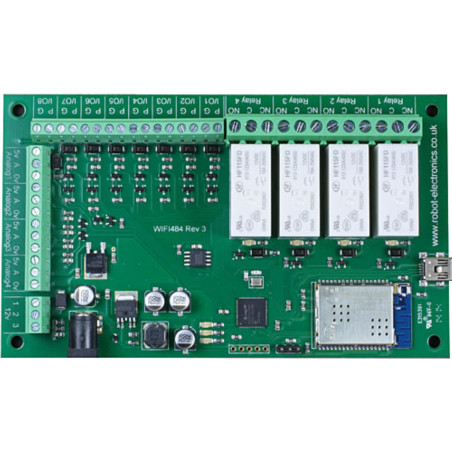

De fyra reläutgångarna är av typen SPCO (växlande) : för varje relä finns NO (normalt öppen), NC (normalt stängd) och COM (gemensam) kontakt på kopplingsplinten. Detta gör den lämplig för att styra laster och strömförsörjning på ett flexibelt sätt.
Digitala I/O -linjer möjliggör integration med sensorer, kontakter, signaler och anpassad logik; analoga ingångar stöder 0–3,3 V -signaler (10-bitars upplösning) för kompatibla spännings-/givaravläsningar.

Modulen drivs av 12V DC (rekommenderad strömförsörjning på minst 500 mA ) via ett 2,1 mm- uttag med central positiv pol .
Det finns status-LED:er för omedelbar diagnostik: en LED för varje relä och tre LED:er för kortets status ( ström , WiFi-ansluten , USB-ansluten ).

Kontroll och konfiguration

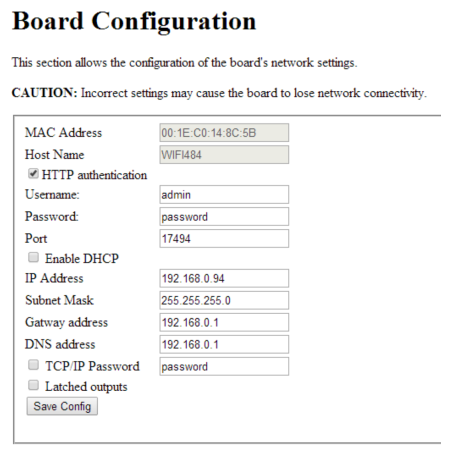

Nätverkskonfigurationen görs via en USB-anslutning och konfigurationsprogramvara. När enheten är ansluten till nätverket kan styrning utföras via ett webbgränssnitt eller via TCP/IP-kommandon (standardport 17494 , kan ändras). Åtkomstuppgifter och ett dedikerat lösenord kan också ställas in för TCP/IP-kommandon. Ett låst utgångsalternativ finns tillgängligt för att återställa enhetens status efter ett strömavbrott.

Inmatningsmappning och distribuerad automatisering

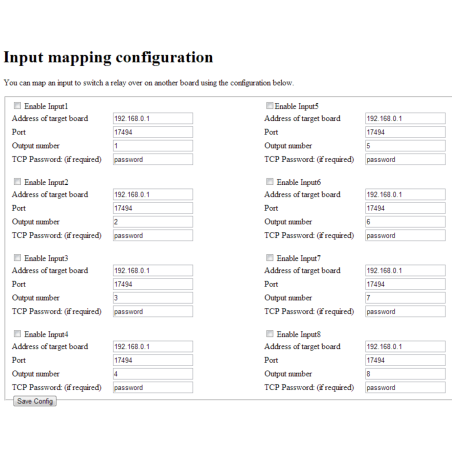

Digitala ingångar kan mappas för att styra utgångar på kompatibla Ethernet/WiFi-reläkort, vilket möjliggör distribuerad automation: en ingång på en punkt i nätverket kan styra en utgång på en annan enhet, även på distans, om den är ansluten till nätverket/internet (med lämplig konfiguration).

E-postmeddelanden om händelser

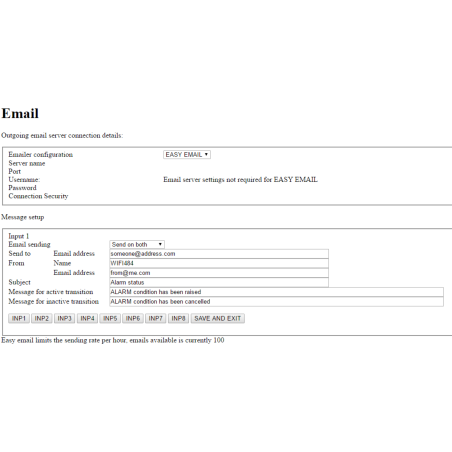

Du kan skicka e-postmeddelanden när en digital ingångs tillstånd ändras, med olika meddelanden för aktiva/inaktiva övergångar. Funktionen stöder förenklade sändningslägen med en maximal gräns för timsändningar.

Tillförlitlighet och arbetsmiljö

Den är utformad för användning även i kritiska sammanhang, fungerar över ett brett temperaturområde och har fabriksåterställningsprocedurer via en dedikerad jumper.

Huvudfunktioner

• 4 SPCO-reläer med NO/NC/COM- kontakter på terminalerna (torrkontakter)

• 16A max per relä (beroende på lasttyp)

• 8 konfigurerbara digitala I/O:er

• 4 analoga ingångar 0–3,3V (10 bitar)

• Strömförsörjning 12V DC (2,1 mm-jack, centerpositiv ) – rekommenderad strömförsörjning ≥ 500 mA

• Status-LED: Relä + Ström / WiFi / USB

• Webb- och TCP/IP -kontroll (standardport 17494)

• Lösenord för åtkomst och kommandoskydd

• Mappning av ingångar till utgångar på kompatibla enheter

• Skicka e-postmeddelanden om ändringar i anmälningsstatus

• Fabriksåterställning via jumper

• Driftstemperatur: -40°C ÷ +70°C
