ATC-1200 convertitore Ethernet RS232/RS485/RS422 con porta COM virtuale
71,00 €
Tasse incluse
ATC-1200: convertitore Ethernet 10/100 a RS232/RS485/RS422, con COM virtuale VCOM o HW VSP e connessione TCP. Configurazione via browser. Fino a 115.200 bit/s in RS232 e 921.600 bit/s in RS422/RS485. Alimentatore 9 V incluso.
Pagamenti Sicuri
Paga in totale sicurezza con Carta di Credito, PayPal, Amazon Pay, Bonifico Bancario o PostePay
Spedizione Rapida
A partire da 6,49€ in 2–4 giorni o Express 24/48h a 9,90€ SDA, UPS, DHL, BRT, Punto Poste o Ritiro
Reso Facile 30 Giorni
Hai 30 giorni dalla consegna per restituire il prodotto se non sei soddisfatto

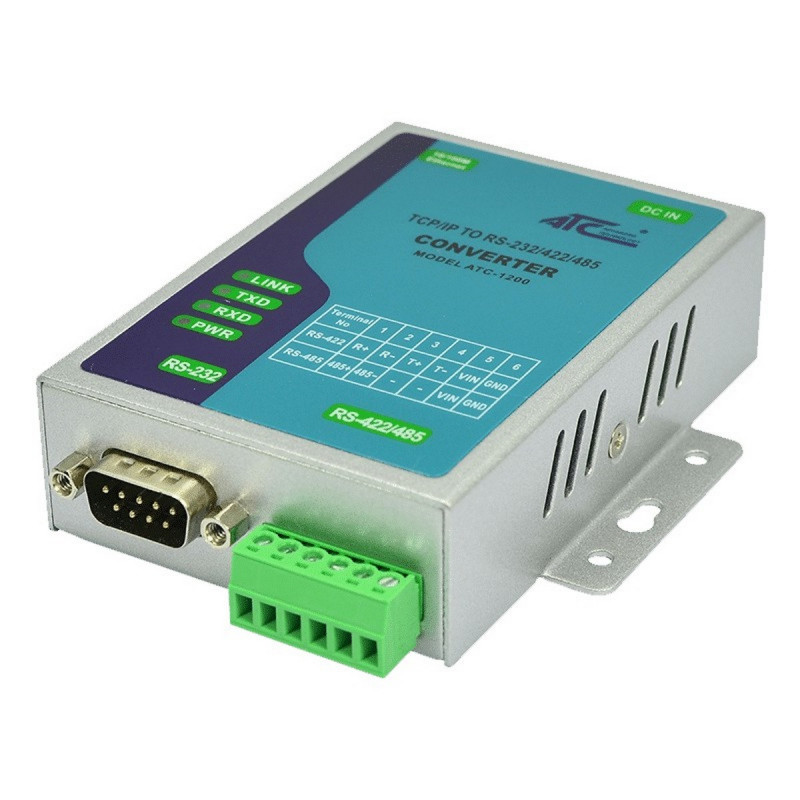

Convertitore Ethernet seriale ATC-1200
L'ATC-1200 è un device server che collega apparecchiature con interfaccia RS232, RS485 o RS422 a una rete Ethernet 10/100 Mbit/s. Permette di gestire dispositivi seriali a distanza tramite COM virtuale, connessione diretta TCP o un ponte tra due convertitori.
L'interfaccia seriale e i parametri di comunicazione, come velocità, parità e bit di stop, sono configurabili tramite browser o utility Windows. È adatto all'integrazione di PLC, CNC, bilance, lettori di codici a barre, inverter, terminali di rilevazione presenze e sistemi di supervisione dotati di porta seriale compatibile.
Evoluzione dell'ATC-1000, l'ATC-1200 offre una soluzione compatta ed economica per il networking di apparecchiature seriali, con processore RISC AX11005 a ciclo singolo per istruzione, frequenza fino a 100 MHz (100 MIPS), 512 KB di memoria Flash e 32 KB di SRAM. La piattaforma integra funzioni di gestione e prestazioni migliorate per l'utilizzo in modalità COM virtuale.
Modalità di funzionamento
- Porta COM virtuale con VCOM: il software fornito crea sul PC Windows una porta COM per comunicare con il dispositivo seriale attraverso la rete, utilizzando applicazioni che lavorano su una porta seriale. Supporta anche HW VSP e software analoghi per la creazione di porte COM virtuali, configurati per la connessione TCP/IP al convertitore.
- Connessione diretta tramite socket TCP: i dati ricevuti dalla rete vengono inoltrati alla seriale e viceversa. Sono configurabili buffer e caratteri di terminazione per la gestione dell'invio dei dati.
- Collegamento tra due ATC-1200 (paired mode, master/slave): due convertitori realizzano un ponte seriale attraverso Ethernet, senza un PC intermedio. È possibile utilizzare interfacce seriali diverse alle due estremità. Il secondo convertitore è necessario e non è incluso.
In modalità server il convertitore riceve la connessione dal PC o dall'altro dispositivo; in modalità client avvia la connessione verso l'indirizzo IP configurato. L'accesso tramite Internet richiede una configurazione di rete adeguata, in particolare in presenza di router e NAT.
La comunicazione è bidirezionale, con funzionamento full duplex in RS232 e RS422. L'interfaccia RS232 supporta il controllo di flusso hardware RTS/CTS.
Configurazione e funzioni di gestione
- Configurazione tramite server web integrato e utility Windows.
- Selezione dell'interfaccia RS232, RS485 o RS422.
- Controllo di flusso disattivato, software XON/XOFF o hardware RTS/CTS.
- Restrizione delle connessioni agli indirizzi IP autorizzati.
- Notifiche e-mail per avvio a freddo, errori di autenticazione, variazione dell'IP locale e modifica della password.
- Supporto dei protocolli IPv4, TCP, UDP, ICMP, DHCP, BOOTP, ARP, DNS, HTTP, Telnet, SMTP, SNTP e UPnP.
Le funzioni di rilevamento e configurazione del dispositivo sono accessibili tramite gli strumenti del driver, la porta seriale, Telnet e browser web. Sono inoltre disponibili gestione SNMP e modalità RAW per la comunicazione diretta tra rete e seriale.
Velocità e formato dei dati seriali
I baud rate supportati sono 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 e 921.600 bit/s. La velocità di 921.600 bit/s è disponibile sulle interfacce RS422/RS485; in RS232 il massimo è 115.200 bit/s.
Il formato seriale è configurabile con 5, 6, 7 o 8 bit di dati, 1, 1,5 o 2 bit di stop e parità pari, dispari o nessuna.
Connessioni e alimentazione

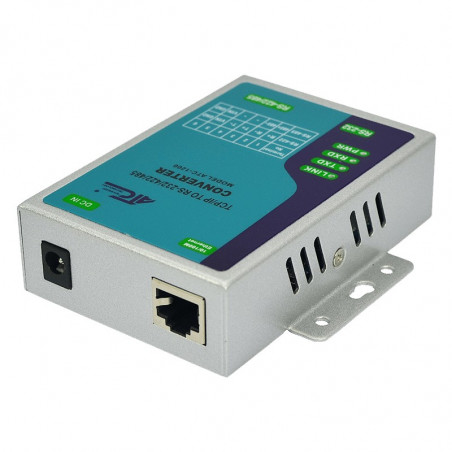

La porta Ethernet utilizza un connettore RJ45. L'interfaccia RS232 è disponibile su DB9 maschio (DTE), mentre RS422/RS485 utilizzano una morsettiera estraibile a 6 poli. Le linee seriali dispongono di protezione dalle sovratensioni da 600 W; la porta Ethernet integra isolamento magnetico da 1,5 kV.
L'alimentazione può essere fornita tramite morsetti oppure mediante jack da 2,1 mm. Il dispositivo accetta 9–24 V DC ed è fornito con alimentatore da 9 V DC.
Per l'utilizzo su una rete Wi-Fi è necessario un access point o un bridge Wi-Fi esterno collegato alla porta Ethernet, non incluso.
Specifiche tecniche
| Caratteristica | Specifica |
|---|---|
| Interfacce seriali | RS232, RS485 e RS422 selezionabili |
| Velocità RS232 | Da 1.200 a 115.200 bit/s |
| Velocità RS422/RS485 | Da 1.200 a 921.600 bit/s |
| Bit di dati | 5, 6, 7 o 8 |
| Parità | Dispari, pari o nessuna |
| Bit di stop | 1, 1,5 o 2 |
| Controllo di flusso | Nessuno, XON/XOFF, RTS/CTS |
| Connettori seriali | DB9 maschio per RS232; morsettiera a 6 poli per RS422/RS485 |
| Protezione linee seriali | 600 W per RS232/RS422/RS485 |
| Rete Ethernet | 10/100 Mbit/s con rilevamento automatico, RJ45 a 8 poli |
| Isolamento magnetico Ethernet | 1,5 kV integrato |
| Processore | RISC AX11005, 100 MHz (100 MIPS) |
| Memoria | 512 KB Flash e 32 KB SRAM |

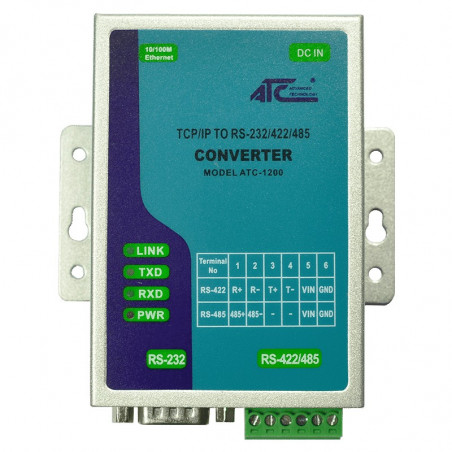

| Indicatori LED | LINK: collegamento e attività Ethernet; TXD: dati da Ethernet a seriale; RXD: dati da seriale a Ethernet; PWR: alimentazione |
| Alimentazione | 9–24 V DC, 1 A |
| Contenitore | Metallo, spessore 1 mm |
| Montaggio | Su guida DIN con adattatore opzionale, non incluso |

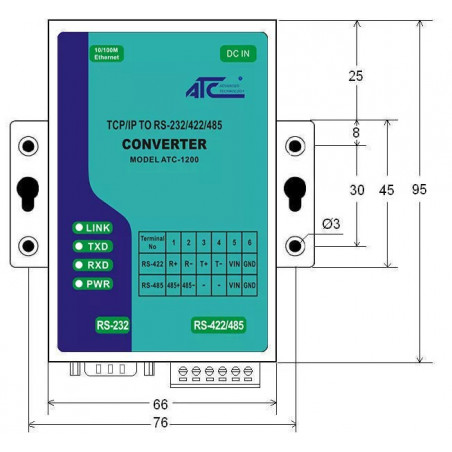

| Dimensioni senza alette | 100 × 67 × 26 mm |

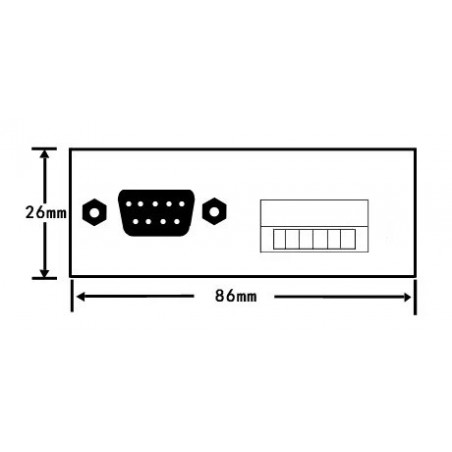

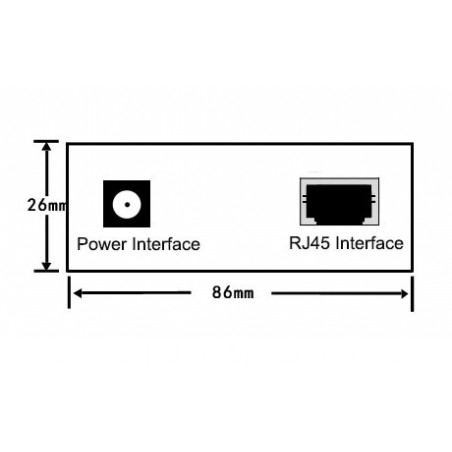

| Dimensioni con alette | 100 × 86 × 26 mm |
| Peso | 0,5 kg |
| Temperatura operativa | Da −25 a +70 °C |
| Temperatura di stoccaggio | Da −40 a +85 °C |
| Umidità relativa | 5–95%, senza condensa |
| Conformità dichiarate | RoHS, CE, FCC |
Software e sistemi operativi
L'accesso diretto tramite socket TCP/IP consente l'integrazione con applicazioni di rete su Windows 10, Windows 11, Windows Server, Linux e macOS, senza richiedere un driver COM del convertitore. La configurazione avviene tramite browser web.
Per creare una porta COM virtuale su Windows si possono utilizzare VCOM, HW VSP o software analoghi. HW VSP3 riporta il supporto a Windows 10 e Windows Server 2016; per Windows 11 e altre versioni recenti occorre scegliere un software di virtualizzazione seriale che dichiari la compatibilità con il sistema in uso. La compatibilità della COM virtuale dipende dal software e dal relativo driver installato.
Contenuto della confezione
- Convertitore Ethernet seriale ATC-1200.
- Adattatore di alimentazione AC/DC da 9 V DC.
- CD-ROM con documentazione e driver.
Il supporto per guida DIN, il secondo convertitore per il paired mode e gli apparati Wi-Fi esterni sono accessori opzionali non inclusi.
