Convertidor Ethernet ATC-1200 RS232/RS485/RS422 con puerto COM virtual
71,00 €
Impuestos incluidos
ATC-1200: Convertidor de Ethernet 10/100 a RS232/RS485/RS422, con comunicación virtual por hardware VCOM o VSP y conexión TCP. Configuración mediante navegador web. Hasta 115 200 bits/s en RS232 y 921 600 bits/s en RS422/RS485. Fuente de alimentación de 9 V incluida.
Pagos Seguros
Paga con total seguridad mediante Tarjeta, PayPal, Amazon Pay o Transferencia Bancaria
Envío Rápido
Enviamos a toda Europa y al resto del mundo con UPS, DHL y DPD
Devolución Fácil en 30 Días
Tienes 30 días desde la entrega para devolver el producto si no estás satisfecho
Convertidor Ethernet serie ATC-1200
El ATC-1200 es un servidor de dispositivos que conecta dispositivos con interfaces RS232, RS485 o RS422 a una red Ethernet de 10/100 Mbit/s. Permite gestionar dispositivos serie de forma remota mediante COM virtual, conexión TCP directa o un puente entre dos convertidores.
La interfaz serie y los parámetros de comunicación, como la velocidad, la paridad y los bits de parada, se pueden configurar mediante un navegador o una utilidad de Windows. Es adecuada para la integración de PLC, CNC, básculas, lectores de códigos de barras, inversores, terminales de control de presencia y sistemas de supervisión equipados con un puerto serie compatible.
El ATC-1200, una evolución del ATC-1000, ofrece una solución compacta y rentable para la interconexión de equipos en serie. Incorpora un procesador RISC AX11005 de un ciclo por instrucción, una frecuencia de hasta 100 MHz (100 MIPS), 512 KB de memoria Flash y 32 KB de SRAM. La plataforma integra funciones mejoradas de gestión y rendimiento para su uso en modo COM virtual.
Modo de funcionamiento
- Puerto COM virtual con VCOM: El software proporcionado crea un puerto COM en su PC con Windows para comunicarse con el dispositivo serie a través de la red, utilizando aplicaciones que funcionan en un puerto serie. También es compatible con HW VSP y software similar para crear puertos COM virtuales , configurados para la conexión TCP/IP al convertidor.
- Conexión directa mediante socket TCP: los datos recibidos de la red se reenvían al puerto serie y viceversa. Los búferes y terminadores son configurables para gestionar la transmisión de datos.
- Conexión entre dos ATC-1200 (modo emparejado, maestro/esclavo): Dos convertidores crean un puente serie a través de Ethernet, sin necesidad de un PC intermedio. Se pueden utilizar diferentes interfaces serie en cada extremo. El segundo convertidor es necesario y no está incluido.
En modo servidor , el convertidor recibe la conexión desde el PC u otro dispositivo; en modo cliente , inicia la conexión a la dirección IP configurada. El acceso a Internet requiere una configuración de red adecuada, especialmente al usar enrutadores y NAT.
La comunicación es bidireccional, con funcionamiento dúplex completo en RS232 y RS422. La interfaz RS232 admite el control de flujo por hardware RTS/CTS.
Funciones de configuración y gestión
- Configuración mediante servidor web integrado y utilidades de Windows.
- Selección de interfaz RS232, RS485 o RS422.
- Control de flujo desactivado, software XON/XOFF o hardware RTS/CTS.
- Restringir las conexiones a direcciones IP autorizadas.
- Notificaciones por correo electrónico en caso de arranques en frío, errores de autenticación, cambios de IP local y cambios de contraseña.
- Compatibilidad con los protocolos IPv4, TCP, UDP, ICMP, DHCP, BOOTP, ARP, DNS, HTTP, Telnet, SMTP, SNTP y UPnP.
Las funciones de detección y configuración de dispositivos son accesibles mediante herramientas de controlador, el puerto serie, Telnet y un navegador web. También están disponibles la administración SNMP y el modo RAW para la comunicación directa de red a serie.
Velocidad y formato de datos en serie
Las velocidades de transmisión admitidas son 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 y 921600 bits/s . La velocidad de 921600 bits/s está disponible en las interfaces RS422/RS485; en RS232, la velocidad máxima es de 115200 bits/s.
El formato serie es configurable con 5, 6, 7 u 8 bits de datos , 1, 1,5 o 2 bits de parada y paridad par, impar o nula.
Conexiones y fuente de alimentación

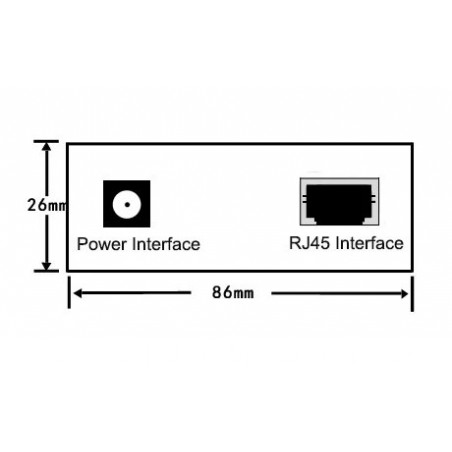

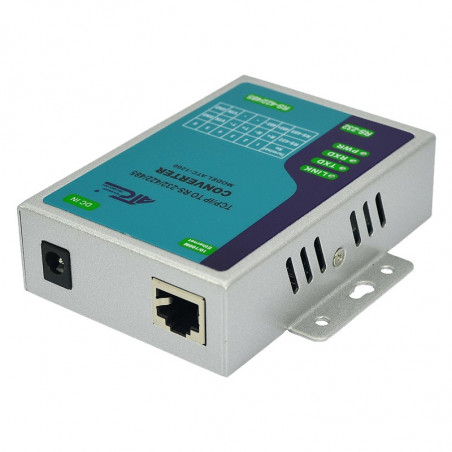

El puerto Ethernet utiliza un conector RJ45 . La interfaz RS232 está disponible en un conector DB9 macho (DTE) , mientras que RS422/RS485 utiliza un bloque de terminales extraíble de 6 pines . Las líneas serie cuentan con protección contra sobretensiones de 600 W; el puerto Ethernet integra aislamiento magnético de 1,5 kV.
La alimentación se puede suministrar mediante terminales o mediante un conector de 2,1 mm. El dispositivo acepta entre 9 y 24 V CC y se alimenta con una fuente de alimentación de 9 V CC .
Para su uso en una red Wi-Fi, se requiere un punto de acceso o puente Wi-Fi externo conectado al puerto Ethernet, que no está incluido.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Interfaces serie | RS232, RS485 y RS422 seleccionables |
| Velocidad RS232 | De 1.200 a 115.200 bits/s |
| Velocidad RS422/RS485 | De 1.200 a 921.600 bits/s |
| Bits de datos | 5, 6, 7 u 8 |
| Igualdad | Impar, par o ninguno |
| bits de parada | 1, 1,5 o 2 |
| Control de flujo | Ninguno, XON/XOFF, RTS/CTS |

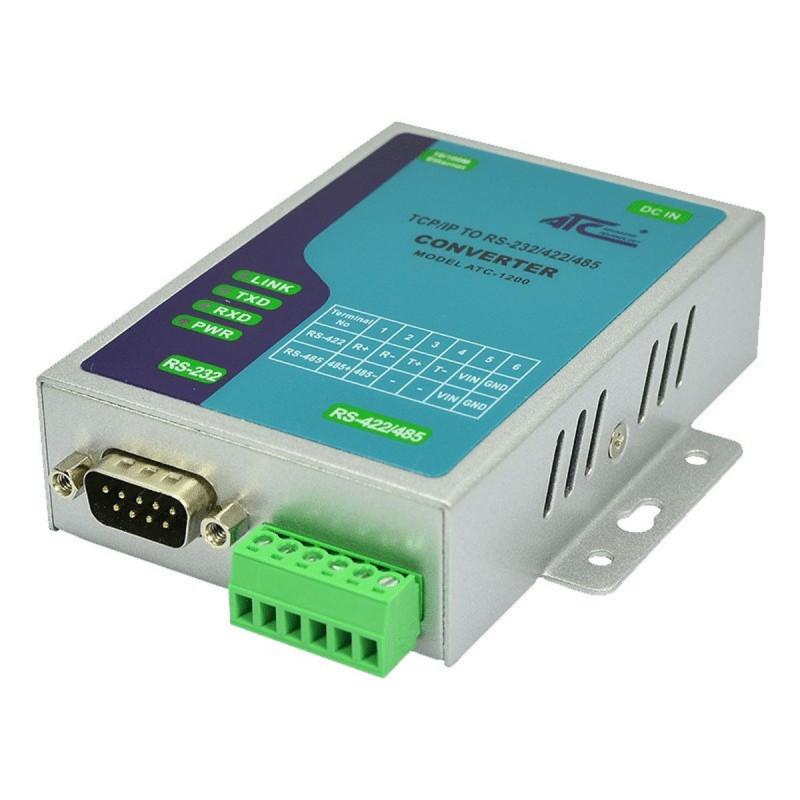

| Conectores serie | Conector DB9 macho para RS232; bloque de terminales de 6 pines para RS422/RS485. |
| Protección de línea serie | 600 W para RS232/RS422/RS485 |
| Red Ethernet | 10/100 Mbit/s con detección automática, RJ45 de 8 pines |
| Aislamiento magnético Ethernet | Integrado de 1,5 kV |
| Procesador | RISC AX11005, 100 MHz (100 MIPS) |
| Memoria | 512 KB de memoria Flash y 32 KB de memoria SRAM. |

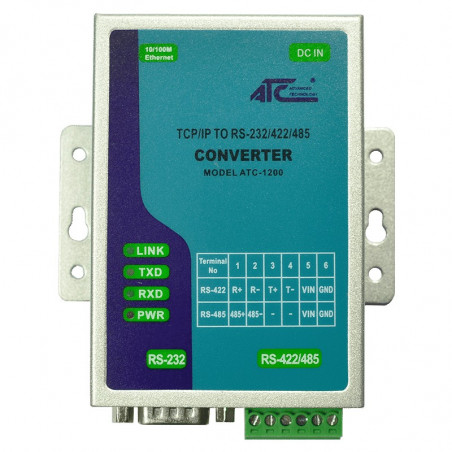

| Indicadores LED | LINK: Enlace y actividad Ethernet; TXD: Datos Ethernet a serie; RXD: Datos serie a Ethernet; PWR: Alimentación |
| Dieta | 9–24 V CC, 1 A |
| Recipiente | Metal, 1 mm de espesor |
| Asamblea | Para montaje en carril DIN con adaptador opcional (no incluido). |

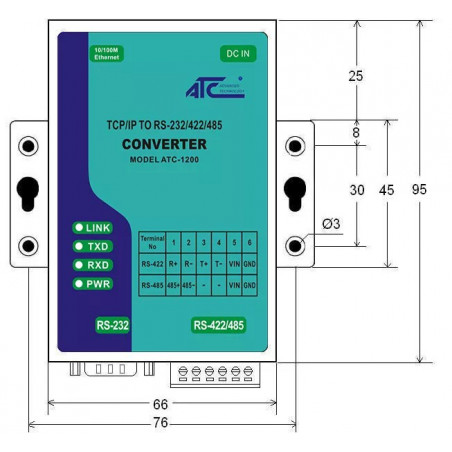

| Dimensiones sin aletas | 100 × 67 × 26 mm |
| Dimensiones con aletas | 100 × 86 × 26 mm |
| Peso | 0,5 kg |
| Temperatura de funcionamiento | De −25 a +70 °C |
| Temperatura de almacenamiento | De −40 a +85 °C |
| Humedad relativa | 5–95%, sin condensación |
| Conformidades declaradas | RoHS, CE, FCC |
Software y sistemas operativos
El acceso directo mediante sockets TCP/IP permite la integración con aplicaciones de red en Windows 10, Windows 11, Windows Server, Linux y macOS , sin necesidad de un controlador COM para el convertidor. La configuración se realiza a través de un navegador web.
Para crear un puerto COM virtual en Windows, puede usar VCOM, HW VSP o software similar . HW VSP3 ofrece compatibilidad con Windows 10 y Windows Server 2016; para Windows 11 y versiones más recientes, deberá elegir un software de virtualización serial compatible con su sistema. La compatibilidad con el puerto COM virtual depende del software y su controlador instalado.
Contenido del paquete
- Convertidor Ethernet serie ATC-1200.
- Adaptador de corriente alterna/continua de 9 V CC.
- CD-ROM con documentación y controladores.
El soporte para riel DIN, el segundo convertidor para modo emparejado y los dispositivos Wi-Fi externos son accesorios opcionales no incluidos.
