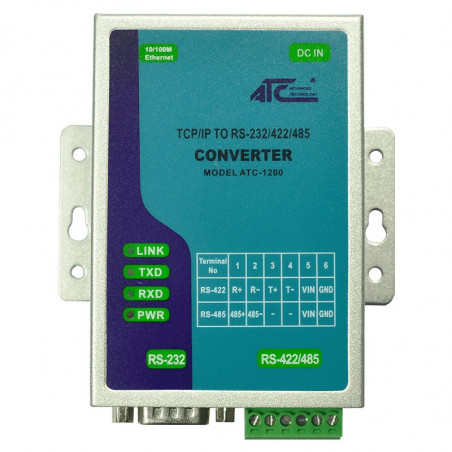

ATC-1200 RS232/RS485/RS422 Ethernet-Konverter mit virtuellem COM-Port

ATC-1200 Serieller Ethernet-Konverter

Der ATC-1200 ist ein Geräteserver, der Geräte mit RS232-, RS485- oder RS422 -Schnittstellen an ein 10/100-Mbit/s-Ethernet-Netzwerk anbindet. Er ermöglicht die Fernverwaltung serieller Geräte über virtuelle COM-Schnittstellen, direkte TCP-Verbindungen oder eine Bridge zwischen zwei Konvertern.

Die serielle Schnittstelle und Kommunikationsparameter wie Geschwindigkeit, Parität und Stoppbits lassen sich über einen Browser oder ein Windows-Dienstprogramm konfigurieren. Sie eignet sich zur Integration von SPSen, CNC-Maschinen, Waagen, Barcode-Lesegeräten, Frequenzumrichtern, Zeiterfassungsterminals und Überwachungssystemen mit kompatibler serieller Schnittstelle.

Als Weiterentwicklung des ATC-1000 bietet der ATC-1200 eine kompakte und kostengünstige Lösung für die serielle Gerätevernetzung. Er verfügt über einen AX11005 RISC-Prozessor mit einer Taktfrequenz von bis zu 100 MHz (100 MIPS), 512 KB Flash-Speicher und 32 KB SRAM. Die Plattform integriert verbesserte Management- und Leistungsfunktionen für den Einsatz im virtuellen COM-Modus.

Funktionsweise

• Virtueller COM-Port mit VCOM: Die mitgelieferte Software erstellt einen COM-Port auf Ihrem Windows-PC, um über das Netzwerk mit dem seriellen Gerät zu kommunizieren. Dabei können Anwendungen verwendet werden, die auf einem seriellen Port arbeiten. Die Software unterstützt außerdem HW VSP und ähnliche Software zur Erstellung virtueller COM-Ports , die für die TCP/IP-Verbindung zum Konverter konfiguriert sind.
• Direkte Verbindung über TCP-Socket: Daten, die vom Netzwerk empfangen werden, werden an die serielle Schnittstelle weitergeleitet und umgekehrt. Puffer und Abschlusswiderstände sind konfigurierbar, um die Datenübertragung zu steuern.
• Verbindung zweier ATC-1200 (gepaarter Modus, Master/Slave): Zwei Konverter bilden eine serielle Brücke über Ethernet, ohne zwischengeschalteten PC. An beiden Enden können unterschiedliche serielle Schnittstellen verwendet werden. Der zweite Konverter ist erforderlich und nicht im Lieferumfang enthalten.

Im Servermodus empfängt der Konverter die Verbindung vom PC oder einem anderen Gerät; im Clientmodus initiiert er die Verbindung zur konfigurierten IP-Adresse. Für den Internetzugang ist eine entsprechende Netzwerkkonfiguration erforderlich, insbesondere bei Verwendung von Routern und NAT.

Die Kommunikation ist bidirektional, mit Vollduplex-Betrieb über RS232 und RS422. Die RS232-Schnittstelle unterstützt die Hardware-Flusssteuerung RTS/CTS.

Konfigurations- und Verwaltungsfunktionen

• Konfiguration über integrierten Webserver und Windows-Dienstprogramme.
• Auswahl der RS232-, RS485- oder RS422-Schnittstelle.
• Flusssteuerung deaktiviert, Software-XON/XOFF oder Hardware-RTS/CTS.
• Beschränken Sie die Verbindungen auf autorisierte IP-Adressen.
• E-Mail-Benachrichtigungen bei Kaltstarts, Authentifizierungsfehlern, Änderungen der lokalen IP-Adresse und Passwortänderungen.
• Unterstützung für die Protokolle IPv4, TCP, UDP, ICMP, DHCP, BOOTP, ARP, DNS, HTTP, Telnet, SMTP, SNTP und UPnP.

Geräteerkennung und Konfigurationsfunktionen sind über Treibertools, die serielle Schnittstelle, Telnet und einen Webbrowser zugänglich. SNMP-Management und der RAW-Modus für die direkte Netzwerk-zu-Seriell-Kommunikation sind ebenfalls verfügbar.

Serielle Datenübertragungsrate und -format

Die unterstützten Baudraten sind 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 und 921600 Bit/s . Die Baudrate von 921600 Bit/s ist über die RS422/RS485-Schnittstellen verfügbar; über RS232 beträgt die maximale Baudrate 115200 Bit/s.

Das serielle Format ist konfigurierbar mit 5, 6, 7 oder 8 Datenbits , 1, 1,5 oder 2 Stoppbits und gerader, ungerader oder keiner Parität.

Anschlüsse und Stromversorgung

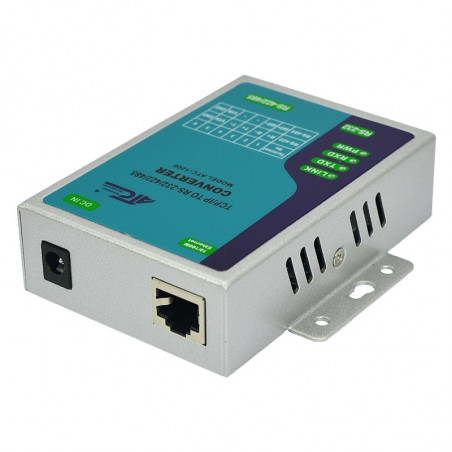

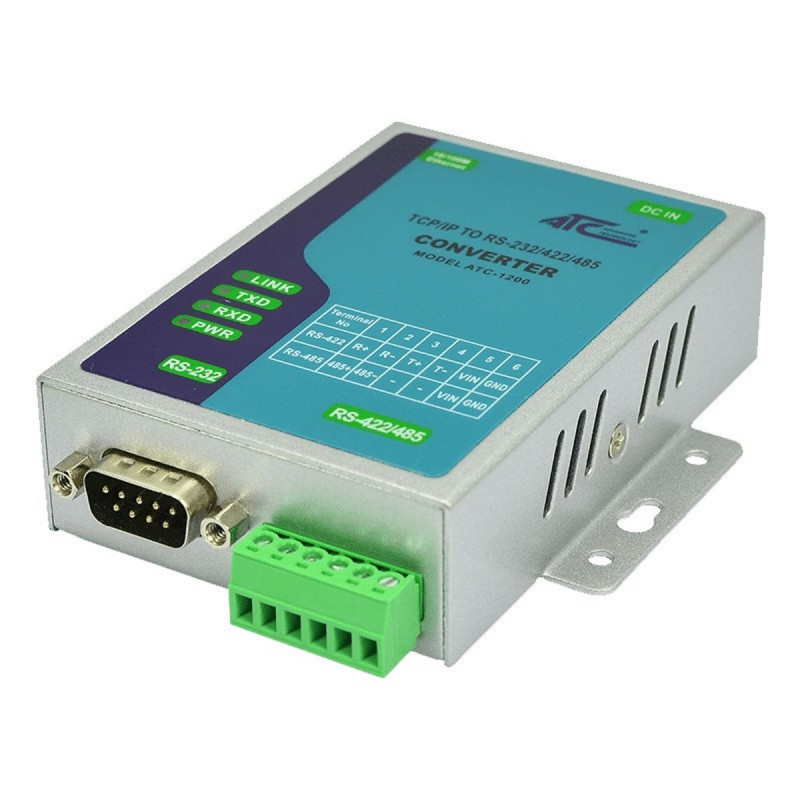

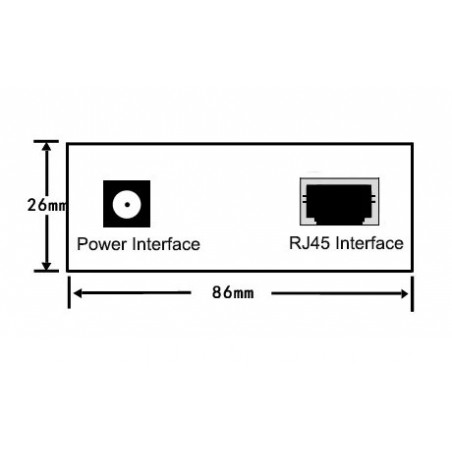

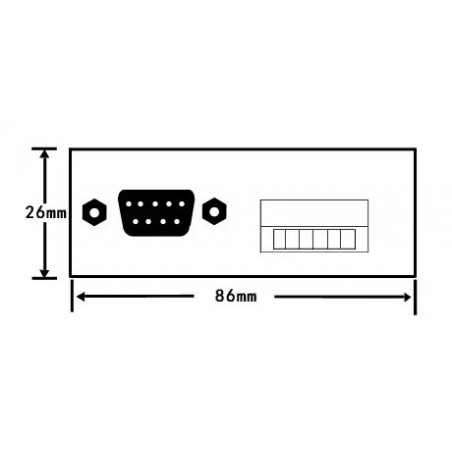

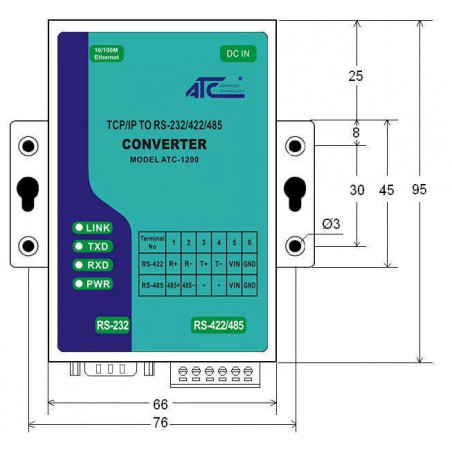

Der Ethernet-Anschluss verwendet einen RJ45- Stecker. Die RS232-Schnittstelle ist als DB9-Stecker (DTE) verfügbar, während RS422/RS485 über eine abnehmbare 6-polige Klemmenleiste angeschlossen wird. Die seriellen Leitungen sind gegen Überspannungen bis 600 W geschützt; der Ethernet-Anschluss verfügt über eine magnetische Trennung von 1,5 kV.

Die Stromversorgung kann über Klemmen oder eine 2,1-mm-Klinkenbuchse erfolgen. Das Gerät akzeptiert 9–24 V Gleichstrom und wird mit einem 9-V-Gleichstromnetzteil geliefert.

Für die Verwendung in einem WLAN-Netzwerk ist ein externer WLAN-Zugangspunkt oder eine WLAN-Bridge erforderlich, die mit dem Ethernet-Anschluss verbunden wird (nicht im Lieferumfang enthalten).

Technische Spezifikationen

Software und Betriebssysteme

Der direkte Zugriff über TCP/IP-Sockets ermöglicht die Integration in Netzwerkanwendungen unter Windows 10, Windows 11, Windows Server, Linux und macOS , ohne dass ein COM-Treiber für den Konverter erforderlich ist. Die Konfiguration erfolgt über einen Webbrowser.

Um unter Windows einen virtuellen COM-Port zu erstellen, können Sie VCOM, HW VSP oder ähnliche Software verwenden. HW VSP3 bietet wieder Unterstützung für Windows 10 und Windows Server 2016; für Windows 11 und neuere Versionen benötigen Sie eine serielle Virtualisierungssoftware, die Kompatibilität mit Ihrem System deklariert. Die Kompatibilität des virtuellen COM-Ports hängt von der Software und dem installierten Treiber ab.

Packungsinhalt

• ATC-1200 Serieller Ethernet-Konverter.
• 9V DC AC/DC-Netzteil.
• CD-ROM mit Dokumentation und Treibern.

Die DIN-Schienenhalterung, der zweite Konverter für den gekoppelten Modus und externe Wi-Fi-Geräte sind optionales Zubehör und nicht im Lieferumfang enthalten.
