Convertisseur Ethernet ATC-1200 RS232/RS485/RS422 avec port COM virtuel

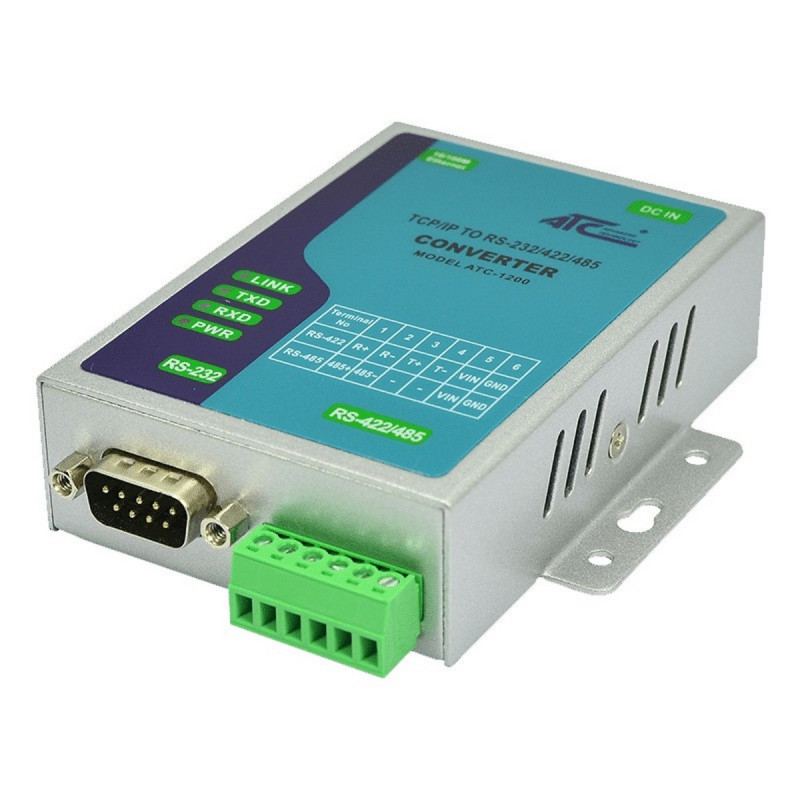

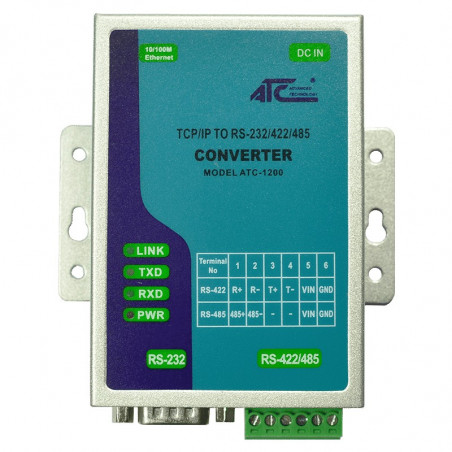

Convertisseur Ethernet série ATC-1200

L' ATC-1200 est un serveur de périphériques qui connecte des appareils dotés d'interfaces RS232, RS485 ou RS422 à un réseau Ethernet 10/100 Mbit/s. Il permet de gérer à distance les périphériques série via un port COM virtuel, une connexion TCP directe ou un pont entre deux convertisseurs.

L'interface série et ses paramètres de communication, tels que la vitesse, la parité et les bits d'arrêt, sont configurables via un navigateur ou un utilitaire Windows. Elle convient à l'intégration d'automates programmables, de commandes numériques, de balances, de lecteurs de codes-barres, de variateurs de fréquence, de terminaux de pointage et de systèmes de supervision équipés d'un port série compatible.

Évolution de l'ATC-1000, l'ATC-1200 offre une solution compacte et économique pour la mise en réseau d'équipements série. Elle intègre un processeur RISC AX11005 (cycle par instruction), une fréquence jusqu'à 100 MHz (100 MIPS), 512 Ko de mémoire Flash et 32 Ko de SRAM. La plateforme bénéficie de fonctionnalités améliorées de gestion et de performances pour une utilisation en mode COM virtuel.

Mode de fonctionnement

• Port COM virtuel avec VCOM : Le logiciel fourni crée un port COM sur votre PC Windows pour communiquer avec le périphérique série via le réseau, à l’aide d’applications compatibles avec un port série. Il prend également en charge HW VSP et les logiciels similaires permettant de créer des ports COM virtuels , configurés pour une connexion TCP/IP au convertisseur.
• Connexion directe via socket TCP : les données reçues du réseau sont transmises au port série et inversement. Les tampons et les terminateurs sont configurables pour gérer la transmission des données.
• Connexion entre deux ATC-1200 (mode apparié, maître/esclave) : deux convertisseurs créent un pont série via Ethernet, sans PC intermédiaire. Différentes interfaces série peuvent être utilisées à chaque extrémité. Le second convertisseur est nécessaire et n'est pas fourni.

En mode serveur , le convertisseur reçoit la connexion du PC ou d'un autre appareil ; en mode client , il initie la connexion à l'adresse IP configurée. L'accès à Internet nécessite une configuration réseau appropriée, notamment en cas d'utilisation de routeurs et de NAT.

La communication est bidirectionnelle, avec un fonctionnement en duplex intégral en RS232 et RS422. L'interface RS232 prend en charge le contrôle de flux matériel RTS/CTS.

fonctions de configuration et de gestion

• Configuration via serveur web intégré et utilitaires Windows.
• Sélection de l'interface RS232, RS485 ou RS422.
• Contrôle de flux désactivé, XON/XOFF logiciel ou RTS/CTS matériel.
• Limiter les connexions aux adresses IP autorisées.
• Notifications par e-mail pour les redémarrages à froid, les erreurs d'authentification, les changements d'adresse IP locale et les changements de mot de passe.
• Prise en charge des protocoles IPv4, TCP, UDP, ICMP, DHCP, BOOTP, ARP, DNS, HTTP, Telnet, SMTP, SNTP et UPnP.

Les fonctions de découverte et de configuration des périphériques sont accessibles via les outils du pilote, le port série, Telnet et un navigateur web. La gestion SNMP et le mode RAW pour la communication directe réseau-série sont également disponibles.

vitesse et format des données série

Les débits de transmission pris en charge sont de 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 et 921 600 bits/s . Le débit de 921 600 bits/s est disponible sur les interfaces RS422/RS485 ; sur RS232, le débit maximal est de 115 200 bits/s.

Le format série est configurable avec 5, 6, 7 ou 8 bits de données , 1, 1,5 ou 2 bits d'arrêt et une parité paire, impaire ou nulle.

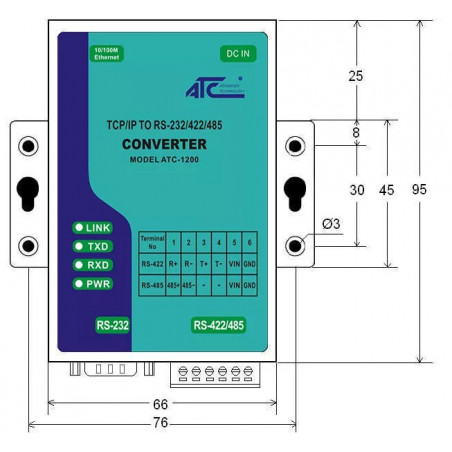

Connexions et alimentation électrique

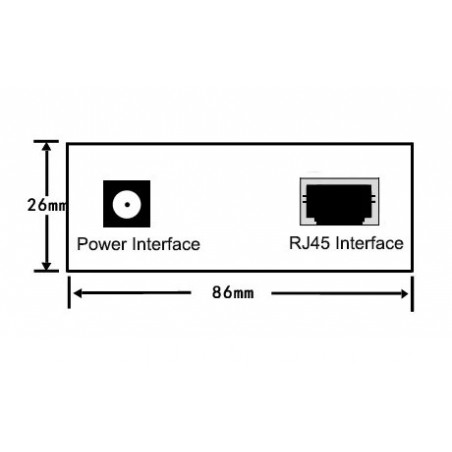

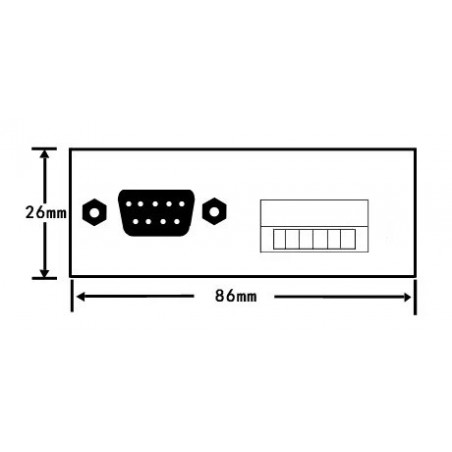

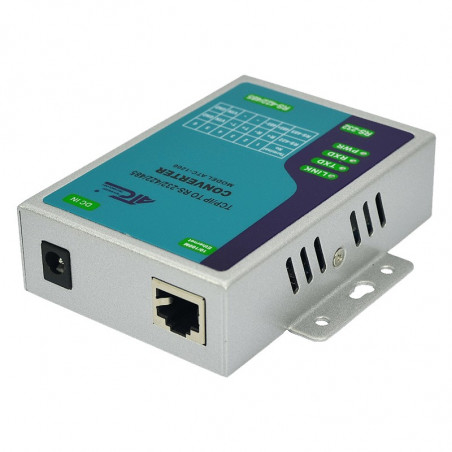

Le port Ethernet utilise un connecteur RJ45 . L'interface RS232 est disponible sur un connecteur DB9 mâle (DTE) , tandis que l'interface RS422/RS485 utilise un bornier amovible à 6 broches . Les lignes série sont protégées contre les surtensions jusqu'à 600 W ; le port Ethernet intègre une isolation magnétique de 1,5 kV.

L'alimentation peut être fournie par bornes ou par une prise jack 2,1 mm. L'appareil accepte une tension continue de 9 à 24 V et est fourni avec un bloc d'alimentation 9 V CC .

Pour une utilisation sur un réseau Wi-Fi, un point d'accès Wi-Fi externe ou un pont connecté au port Ethernet est nécessaire (non inclus).

Spécifications techniques

Systèmes logiciels et d'exploitation

L'accès direct via les sockets TCP/IP permet l'intégration avec les applications réseau sous Windows 10, Windows 11, Windows Server, Linux et macOS , sans nécessiter de pilote COM pour le convertisseur. La configuration s'effectue via un navigateur web.

Pour créer un port COM virtuel sous Windows, vous pouvez utiliser VCOM, HW VSP ou un logiciel similaire . HW VSP3 est compatible avec Windows 10 et Windows Server 2016 ; pour Windows 11 et les versions plus récentes, vous devrez choisir un logiciel de virtualisation série compatible avec votre système. La compatibilité d'un port COM virtuel dépend du logiciel et de son pilote installé.

Contenu de l'emballage

• Convertisseur Ethernet série ATC-1200.
• Adaptateur secteur 9V CC AC/DC.
• CD-ROM contenant la documentation et les pilotes.

Le support pour rail DIN, le deuxième convertisseur pour le mode appairé et les périphériques Wi-Fi externes sont des accessoires optionnels non inclus.
