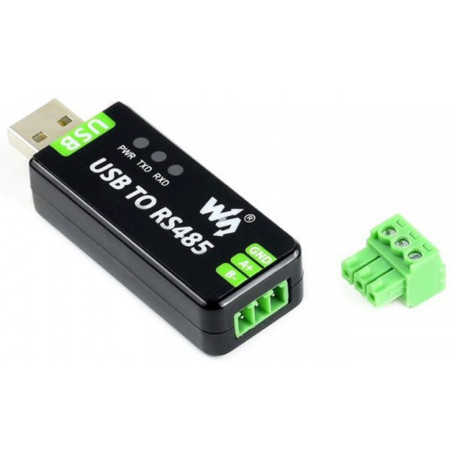

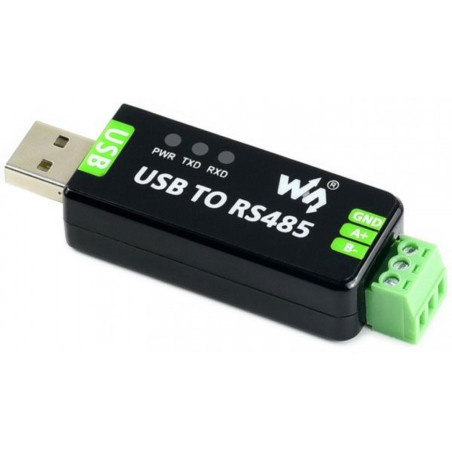

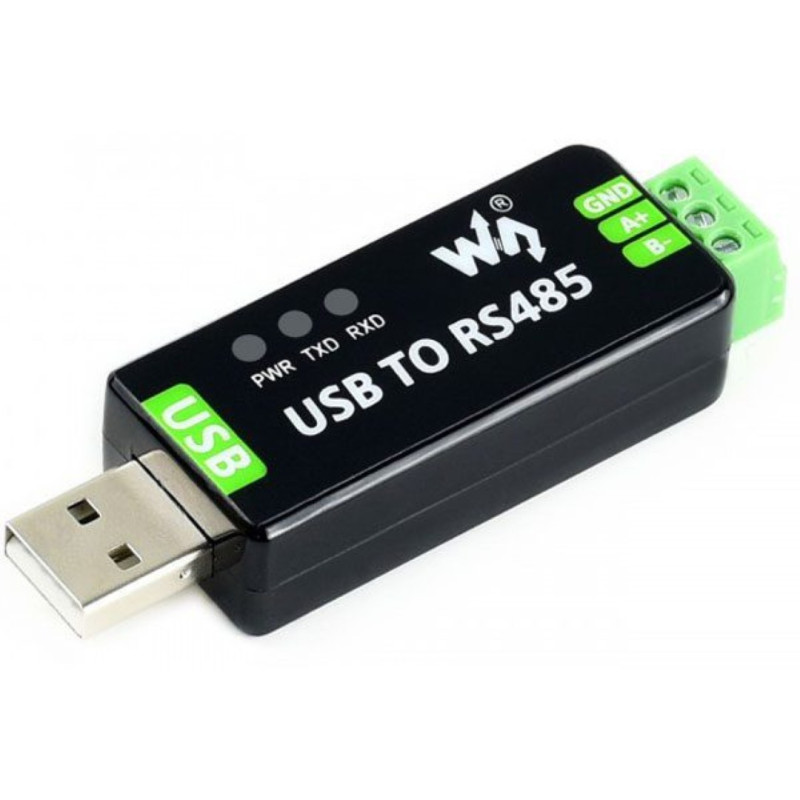

Convertitore USB RS485 FT232RL Industriale con Protezioni ESD TVS 1200m

Il convertitore USB → RS485 industriale è una soluzione professionale progettata per garantire comunicazioni seriali affidabili, veloci e sicure in applicazioni industriali, automazione e controllo remoto.

Basato sui chip originali FT232RL e SP485EEN, offre elevata compatibilità con sistemi operativi moderni e prestazioni stabili anche in ambienti soggetti a disturbi elettrici.

Grazie ai circuiti di protezione integrati, il dispositivo è adatto ad applicazioni professionali dove affidabilità e sicurezza della comunicazione sono fondamentali.

Protezione avanzata industriale

Il convertitore integra diversi sistemi di protezione:

• TVS (Transient Voltage Suppressor) contro sovratensioni e fulmini
• Protezione ESD fino a 15KV
• Fusibile autoripristinante
• Protezione da sovracorrente e sovratensione

Queste caratteristiche aumentano la durata e l’affidabilità del dispositivo anche in ambienti industriali critici.

Comunicazione RS485 stabile e affidabile

Il modulo supporta velocità di trasmissione da:

• 300 bps fino a 921600 bps

e consente comunicazioni:

• fino a circa 1200 metri su linea RS485
• configurazione punto-multipunto fino a 32 nodi

Il controllo della direzione RS485 è completamente automatico via hardware, eliminando la necessità di gestione manuale TX/RX.

Indicatori LED integrati

Sono presenti 3 LED di stato:

• PWR (rosso) → alimentazione
• TXD (verde) → trasmissione dati
• RXD (blu) → ricezione dati

per una diagnostica immediata del funzionamento.

Caratteristiche principali

• Convertitore industriale USB → RS485
• Chip originali FT232RL e SP485EEN
• Comunicazione stabile e ad alta velocità
• Protezioni TVS, ESD e sovracorrente
• Distanza trasmissione fino a 1200 m
• Supporto multi-nodo RS485
• Controllo automatico direzione dati
• LED di stato integrati

Specifiche tecniche

USB

• Tensione operativa: 5V
• Connettore: USB-A
• Protezione:
  • fusibile autoripristinante 200 mA
  • protezione ESD
• Distanza trasmissione USB: circa 5 m

RS485

• Connettore: morsetto a vite
• Pin: A+, B-, GND
• Controllo direzione: automatico hardware
• Protezione:
  • TVS 600W
  • protezione ESD 15KV
• Distanza trasmissione: circa 1200 m
• Modalità: punto-multipunto fino a 32 nodi

Generali

• Velocità trasmissione: 300–921600 bps
• Temperatura operativa: -15°C ÷ +70°C
• Umidità: 5%RH ÷ 95%RH

Compatibilità sistemi operativi

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• MacOS
• Android
• WinCE

Contenuto confezione

• Convertitore USB → RS485
• Cacciavite mini
• Cavo USB A maschio → USB A femmina

Applicazioni tipiche

• Automazione industriale
• PLC e sistemi SCADA
• Modbus RTU
• Domotica industriale
• Inverter e sensori RS485
• Controllo accessi e telemetria

Documentazione e link utili

Wiki : www.waveshare.com/wiki/USB_TO_RS485
