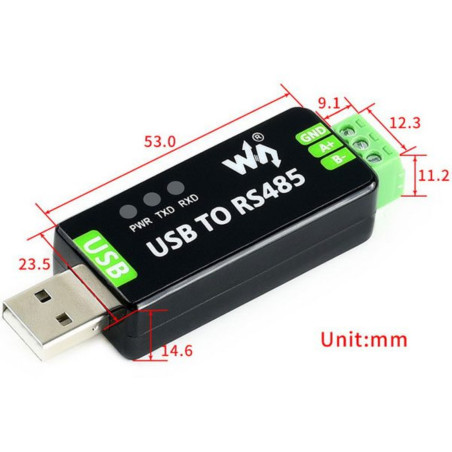

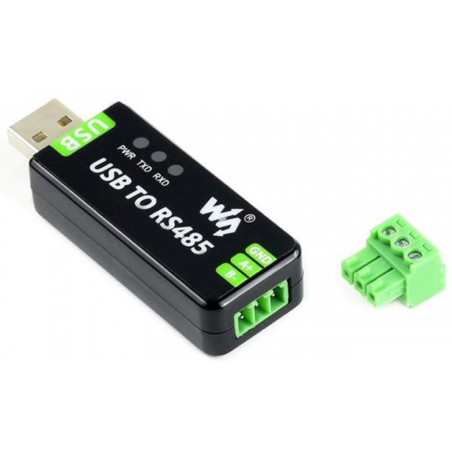

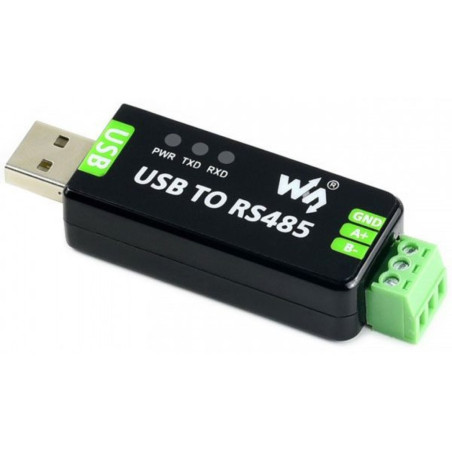

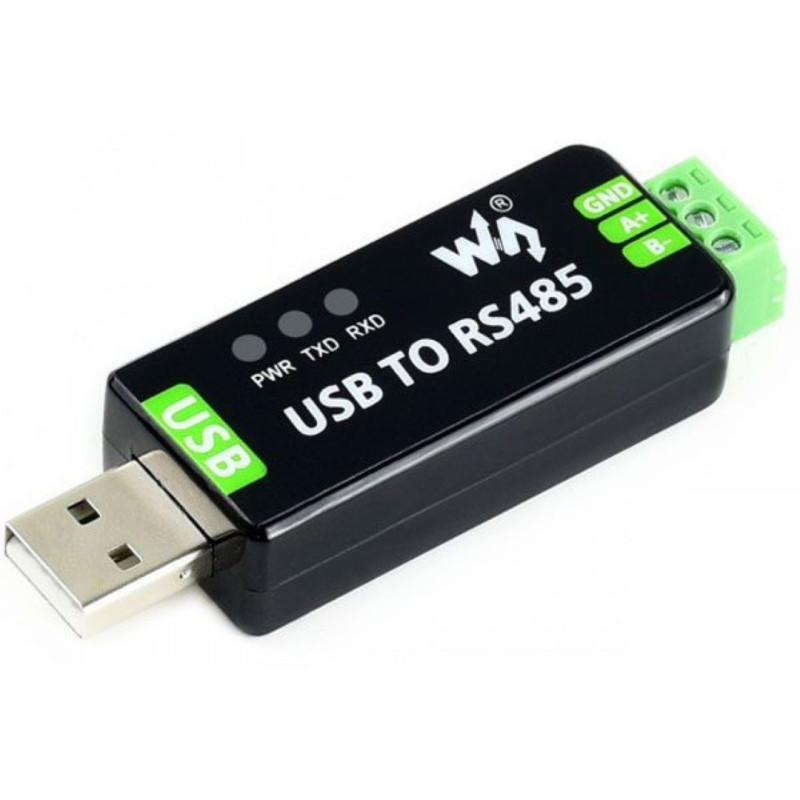

Industrieller FT232RL USB-RS485-Konverter mit ESD- und TVS-1200-m-Schutz

Der industrielle USB → RS485-Konverter ist eine professionelle Lösung, die für zuverlässige, schnelle und sichere serielle Kommunikation in industriellen Anwendungen, Automatisierungs- und Fernsteuerungsanwendungen entwickelt wurde.

Basierend auf den ursprünglichen FT232RL- und SP485EEN -Chips bietet es eine hohe Kompatibilität mit modernen Betriebssystemen und eine stabile Leistung auch in Umgebungen, die elektrischen Störungen ausgesetzt sind.

Dank der integrierten Schutzschaltungen eignet sich das Gerät für professionelle Anwendungen, bei denen Zuverlässigkeit und Kommunikationssicherheit unerlässlich sind.

Fortschrittlicher industrieller Schutz

Der Umrichter integriert mehrere Schutzsysteme:

• TVS (Überspannungsschutz) gegen Überspannungen und Blitzeinschläge
• ESD-Schutz bis 15 kV
• Selbstzurücksetzende Sicherung
• Überstrom- und Überspannungsschutz

Diese Eigenschaften erhöhen die Lebensdauer und Zuverlässigkeit des Geräts auch in kritischen Industrieumgebungen.

Stabile und zuverlässige RS485-Kommunikation

Das Modul unterstützt Übertragungsgeschwindigkeiten von:

• 300 bps bis zu 921600 bps

und ermöglicht die Kommunikation:

• bis zu etwa 1200 Meter auf der RS485-Leitung
• Punkt-zu-Mehrpunkt-Konfiguration mit bis zu 32 Knoten

Die RS485-Richtungssteuerung erfolgt vollautomatisch über Hardware, wodurch die Notwendigkeit einer manuellen TX/RX-Verwaltung entfällt.

Integrierte LED-Anzeigen

Es gibt 3 Status-LEDs:

• PWR (rot) → Stromversorgung
• TXD (grün) → Datenübertragung
• RXD (blau) → Datenempfang

zur sofortigen Funktionsdiagnose.

Hauptmerkmale

• Industrieller USB → RS485 Konverter
• Originale FT232RL- und SP485EEN -Chips
• Stabile und schnelle Kommunikation
• TVS-, ESD- und Überstromschutz
• Übertragungsdistanz bis zu 1200 m
• RS485-Mehrknotenunterstützung
• Automatische Datenrichtungssteuerung
• Integrierte Status-LEDs

Technische Spezifikationen

USB

• Betriebsspannung: 5 V
• Anschluss: USB-A
• Schutz:
  • 200 mA selbstzurückstellende Sicherung
  • ESD-Schutz
• USB-Übertragungsdistanz: ca. 5 m

RS485

• Anschluss: Schraubklemme
• Pins: A+, B-, GND
• Richtungssteuerung: automatische Hardware
• Schutz:
  • TVS 600W
  • 15-kV-ESD-Schutz
• Übertragungsdistanz: ca. 1200 m
• Modus: Punkt-zu-Mehrpunkt-Verbindung mit bis zu 32 Knoten

Generäle

• Übertragungsgeschwindigkeit: 300–921600 bps
• Betriebstemperatur: -15 °C bis +70 °C
• Luftfeuchtigkeit: 5 %RH ÷ 95 %RH

Betriebssystemkompatibilität

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• MacOS
• Android
• Zusammenzucken

Packungsinhalt

• USB → RS485 Konverter
• Mini-Schraubendreher
• USB-A-Stecker auf USB-A-Buchse-Kabel

Typische Anwendungen

• Industrielle Automatisierung
• SPS- und SCADA-Systeme
• Modbus RTU
• Industrielle Hausautomation
• RS485-Wechselrichter und Sensoren
• Zugangskontrolle und Telemetrie

Dokumentation und nützliche Links

Wiki: www.waveshare.com/wiki/USB_TO_RS485
