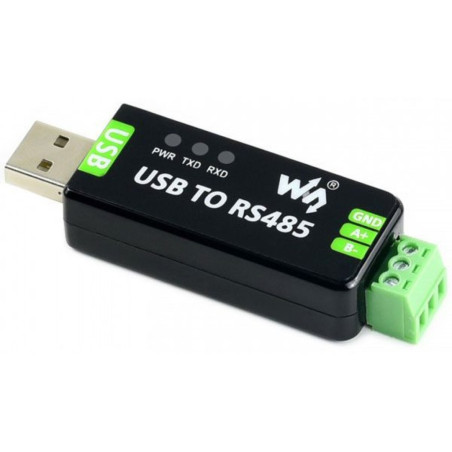

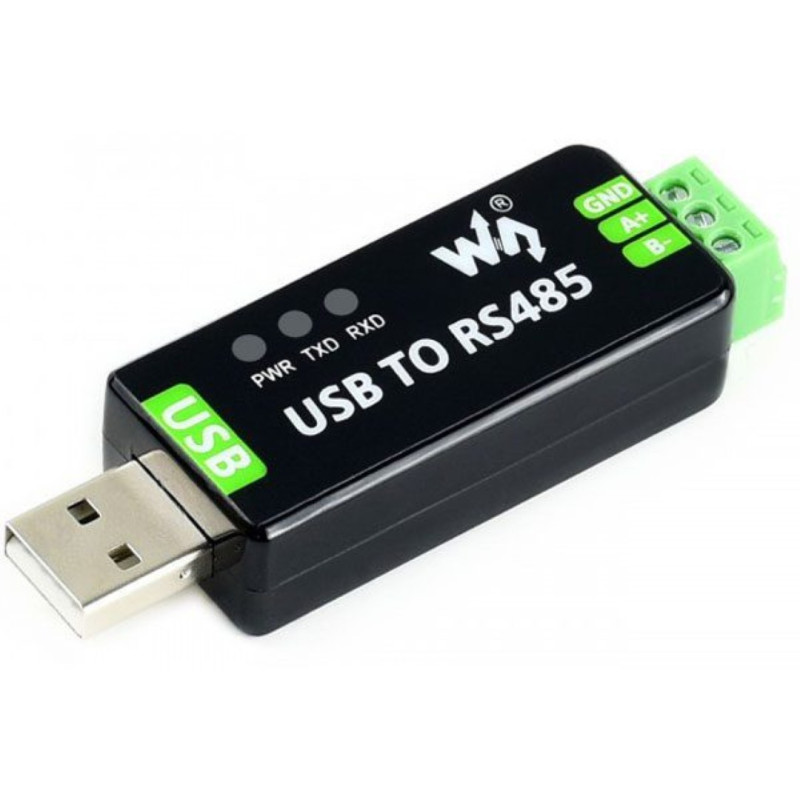

Industriële FT232RL USB RS485-converter met ESD TVS 1200m-beveiliging

De industriële USB → RS485-converter is een professionele oplossing die is ontworpen om betrouwbare, snelle en veilige seriële communicatie te garanderen in industriële, automatiserings- en afstandsbedieningstoepassingen.

Gebaseerd op de originele FT232RL- en SP485EEN -chips, biedt het een hoge compatibiliteit met moderne besturingssystemen en stabiele prestaties, zelfs in omgevingen met elektrische ruis.

Dankzij de geïntegreerde beveiligingscircuits is het apparaat geschikt voor professionele toepassingen waar betrouwbaarheid en communicatiebeveiliging essentieel zijn.

Geavanceerde industriële bescherming

De omvormer is voorzien van diverse beveiligingssystemen:

• TVS (Transient Voltage Suppressor) ter bescherming tegen spanningspieken en blikseminslag.
• ESD-bescherming tot 15 kV
• Zelfherstellende zekering
• Overstroom- en overspanningsbeveiliging

Deze eigenschappen verhogen de levensduur en betrouwbaarheid van het apparaat, zelfs in kritische industriële omgevingen.

Stabiele en betrouwbare RS485-communicatie

De module ondersteunt transmissiesnelheden vanaf:

• 300 bps tot 921600 bps

en maakt communicatie mogelijk:

• tot ongeveer 1200 meter op de RS485-lijn
• Punt-naar-meerpuntconfiguratie met maximaal 32 knooppunten

De RS485-richtingsregeling is volledig automatisch via hardware, waardoor handmatig zend-/ontvangstbeheer overbodig is.

Geïntegreerde LED-indicatoren

Er zijn 3 status-LED's:

• PWR (rood) → voeding
• TXD (groen) → gegevensoverdracht
• RXD (blauw) → gegevensontvangst

voor onmiddellijke diagnose van de operatie.

Belangrijkste kenmerken

• Industriële USB → RS485-converter
• Originele FT232RL- en SP485EEN -chips
• Stabiele en snelle communicatie
• TVS-, ESD- en overstroombeveiliging
• Zendafstand tot 1200 m
• RS485-ondersteuning voor meerdere knooppunten
• Automatische gegevensrichtingsregeling
• Geïntegreerde status-LED's

Technische specificaties

USB

• Bedrijfsspanning: 5V
• Aansluiting: USB-A
• Bescherming:
  • 200 mA zelfherstellende zekering
  • ESD-bescherming
• USB-transmissieafstand: ongeveer 5 meter

RS485

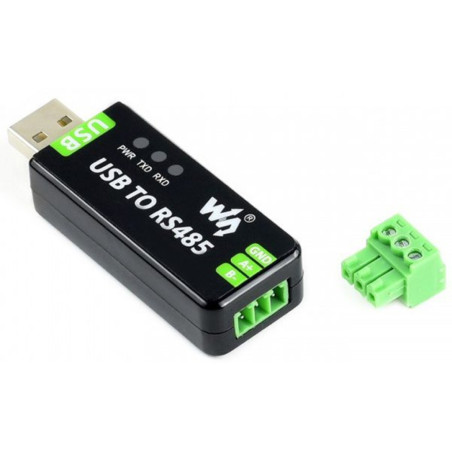

• Aansluiting: schroefklem
• Aansluitingen: A+, B-, GND
• Richtingscontrole: automatische hardware
• Bescherming:
  • TVS 600W
  • 15 kV ESD-bescherming
• Zendafstand: ongeveer 1200 m
• Modus: Punt-naar-meerpunt tot 32 knooppunten

Generaals

• Transmissiesnelheid: 300–921600 bps
• Bedrijfstemperatuur: -15°C tot +70°C
• Luchtvochtigheid: 5 %RH tot 95 %RH

Compatibiliteit met besturingssystemen

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• macOS
• Android
• Huiveren

Inhoud van de verpakking

• USB → RS485-converter
• Mini-schroevendraaier
• USB A mannelijk → USB A vrouwelijk kabel

Typische toepassingen

• Industriële automatisering
• PLC- en SCADA-systemen
• Modbus RTU
• Industriële huisautomatisering
• RS485-omvormers en -sensoren
• Toegangscontrole en telemetrie

Documentatie en nuttige links

Wiki: www.waveshare.com/wiki/USB_TO_RS485
