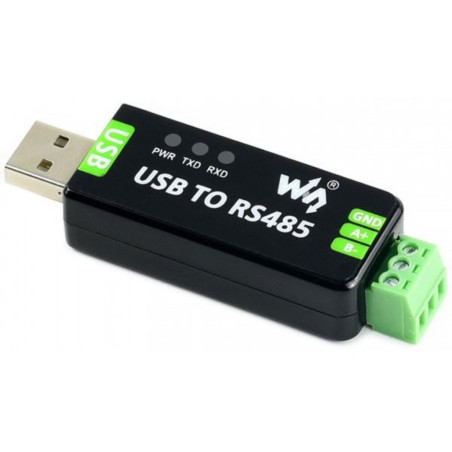

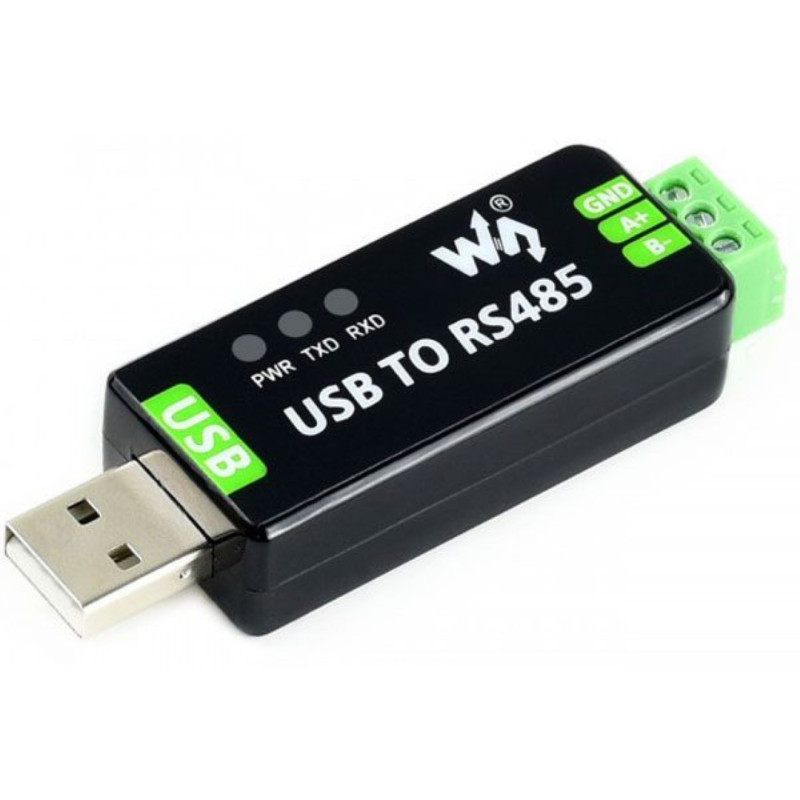

Industriell FT232RL USB RS485-omvandlare med ESD TVS 1200m-skydd

Den industriella USB → RS485-omvandlaren är en professionell lösning utformad för att säkerställa tillförlitlig, snabb och säker seriell kommunikation i industriella, automations- och fjärrstyrningsapplikationer.

Baserad på de ursprungliga FT232RL- och SP485EEN -chipsen erbjuder den hög kompatibilitet med moderna operativsystem och stabil prestanda även i miljöer med elektriskt brus.

Tack vare de integrerade skyddskretsarna är enheten lämplig för professionella tillämpningar där tillförlitlighet och kommunikationssäkerhet är avgörande.

Avancerat industriellt skydd

Omvandlaren integrerar flera skyddssystem:

• TVS (Transient Voltage Suppressor) mot överspänningar och blixtar
• ESD-skydd upp till 15 kV
• Självåterställande säkring
• Överströms- och överspänningsskydd

Dessa funktioner ökar enhetens livslängd och tillförlitlighet även i kritiska industriella miljöer.

Stabil och pålitlig RS485-kommunikation

Modulen stöder överföringshastigheter från:

• 300 bps upp till 921600 bps

och möjliggör kommunikation:

• upp till cirka 1200 meter på RS485-linjen
• Punkt-till-multipunkt-konfiguration upp till 32 noder

RS485-riktningsstyrning är helautomatisk via hårdvara, vilket eliminerar behovet av manuell TX/RX-hantering.

Integrerade LED-indikatorer

Det finns 3 status-LED:er:

• PWR (röd) → strömförsörjning
• TXD (grön) → dataöverföring
• RXD (blå) → datamottagning

för omedelbar funktionsdiagnostik.

Huvudfunktioner

• Industriell USB → RS485-omvandlare
• Original FT232RL- och SP485EEN -chip
• Stabil och snabb kommunikation
• TVS-, ESD- och överströmsskydd
• Överföringsavstånd upp till 1200 m
• RS485-stöd för flera noder
• Automatisk datariktningskontroll
• Integrerade status-LED:er

Tekniska specifikationer

USB

• Driftspänning: 5V
• Kontakt: USB-A
• Skydd:
  • 200 mA självåterställande säkring
  • ESD-skydd
• USB-överföringsavstånd: cirka 5 m

RS485

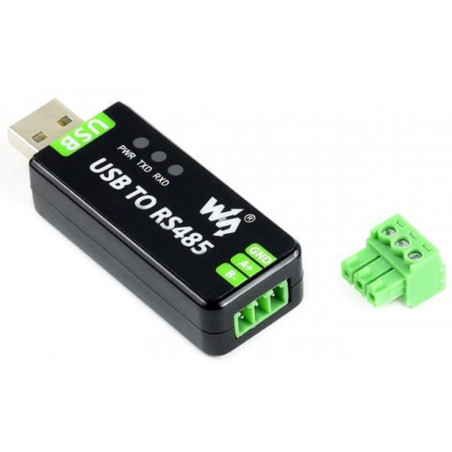

• Kontakt: skruvplint
• Stift: A+, B-, GND
• Riktningskontroll: automatisk hårdvara
• Skydd:
  • TVS 600W
  • 15 kV ESD-skydd
• Sändningsavstånd: cirka 1200 m
• Läge: Punkt-till-multipunkt upp till 32 noder

Generaler

• Överföringshastighet: 300–921600 bps
• Driftstemperatur: -15°C ÷ +70°C
• Luftfuktighet: 5 %RH ÷ 95 %RH

Operativsystemkompatibilitet

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• MacOS
• Android
• Rygga tillbaka

Paketinnehåll

• USB → RS485-omvandlare
• Miniskruvmejsel
• USB A-hane → USB A-hona-kabel

Typiska tillämpningar

• Industriell automation
• PLC- och SCADA-system
• Modbus RTU
• Industriell hemautomation
• RS485-växelriktare och sensorer
• Åtkomstkontroll och telemetri

Dokumentation och användbara länkar

Wiki: www.waveshare.com/wiki/USB_TO_RS485
