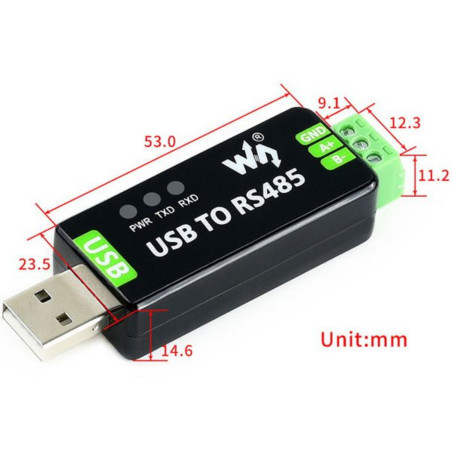

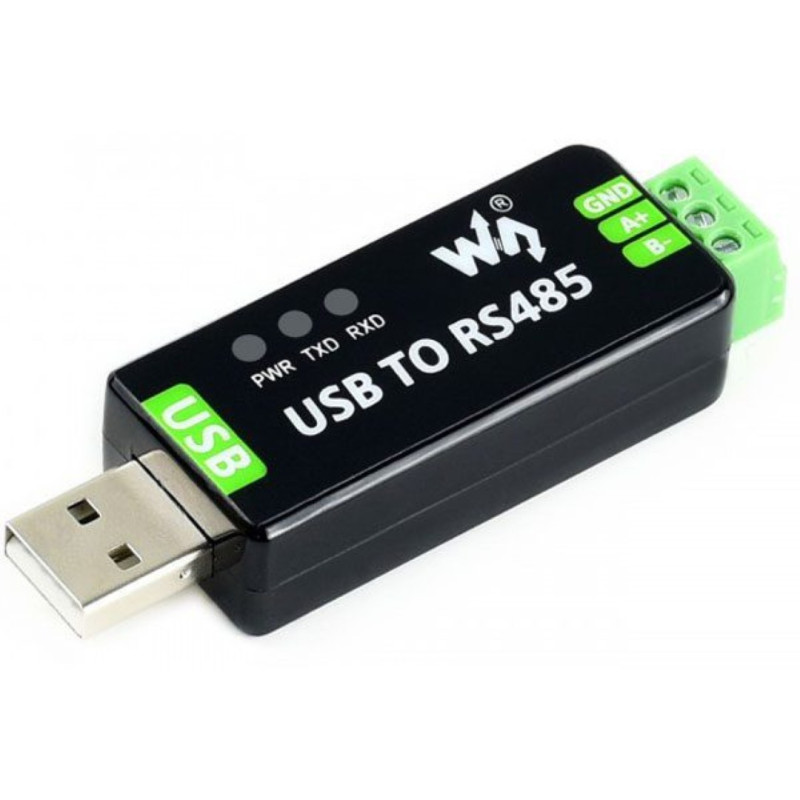

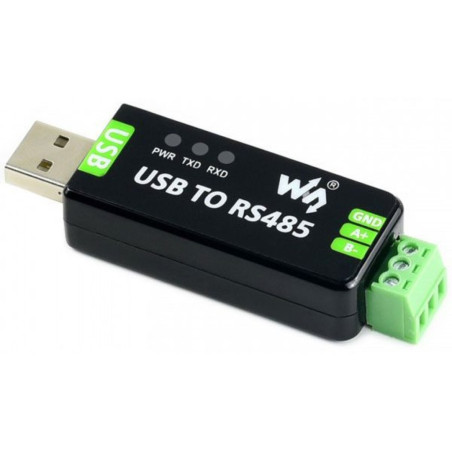

Convertidor industrial USB RS485 FT232RL con protección ESD TVS de 1200 m.

El convertidor industrial USB → RS485 es una solución profesional diseñada para garantizar comunicaciones serie fiables, rápidas y seguras en aplicaciones industriales, de automatización y de control remoto.

Basado en los chips originales FT232RL y SP485EEN , ofrece una alta compatibilidad con los sistemas operativos modernos y un rendimiento estable incluso en entornos con ruido eléctrico.

Gracias a sus circuitos de protección integrados, el dispositivo es adecuado para aplicaciones profesionales donde la fiabilidad y la seguridad de las comunicaciones son esenciales.

Protección industrial avanzada

El convertidor integra varios sistemas de protección:

• TVS (supresor de voltaje transitorio) contra sobretensiones y rayos.
• Protección ESD de hasta 15 kV
• Fusible de reinicio automático
• Protección contra sobrecorriente y sobretensión

Estas características aumentan la vida útil y la fiabilidad del dispositivo, incluso en entornos industriales críticos.

Comunicación RS485 estable y fiable

El módulo admite velocidades de transmisión desde:

• De 300 bps a 921600 bps

y permite las comunicaciones:

• hasta aproximadamente 1200 metros en la línea RS485
• Configuración punto a multipunto de hasta 32 nodos.

El control de dirección RS485 es totalmente automático mediante hardware, lo que elimina la necesidad de una gestión manual de TX/RX.

Indicadores LED integrados

Hay 3 LED de estado:

• PWR (rojo) → fuente de alimentación
• TXD (verde) → transmisión de datos
• RXD (azul) → recepción de datos

para diagnóstico inmediato de la operación.

Características principales

• Convertidor industrial USB → RS485
• Chips originales FT232RL y SP485EEN
• Comunicación estable y de alta velocidad
• Protecciones TVS, ESD y contra sobrecorriente
• Distancia de transmisión de hasta 1200 m
• Soporte para múltiples nodos RS485
• Control automático de la dirección de los datos
• LEDs de estado integrados

Especificaciones técnicas

USB

• Tensión de funcionamiento: 5V
• Conector: USB-A
• Protección:
  • Fusible autorreparable de 200 mA
  • Protección ESD
• Distancia de transmisión USB: aproximadamente 5 m

RS485

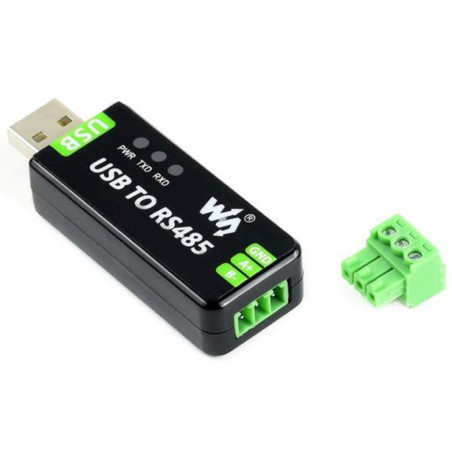

• Conector: terminal de tornillo
• Pines: A+, B-, GND
• Control de dirección: hardware automático
• Protección:
  • TVS 600W
  • Protección ESD de 15 kV
• Distancia de transmisión: aproximadamente 1200 m
• Modo: Punto a multipunto de hasta 32 nodos

Generales

• Velocidad de transmisión: 300–921600 bps
• Temperatura de funcionamiento: -15 °C a +70 °C
• Humedad: 5 %RH ÷ 95 %RH

Compatibilidad con el sistema operativo

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• macOS
• Androide
• Contraerse de dolor

Contenido del paquete

• Convertidor USB → RS485
• Mini destornillador
• Cable USB A macho → USB A hembra

Aplicaciones típicas

• Automatización industrial
• Sistemas PLC y SCADA
• Modbus RTU
• Automatización industrial del hogar
• Inversores y sensores RS485
• Control de acceso y telemetría

Documentación y enlaces útiles

Wiki: www.waveshare.com/wiki/USB_TO_RS485
