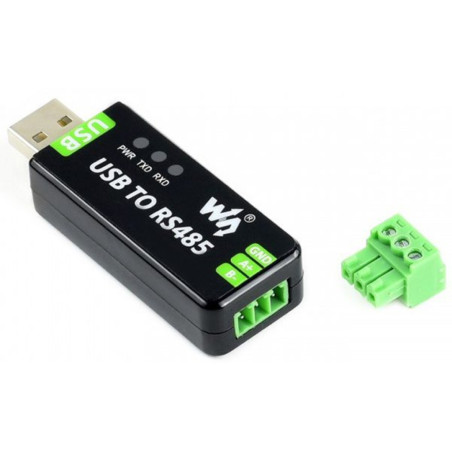

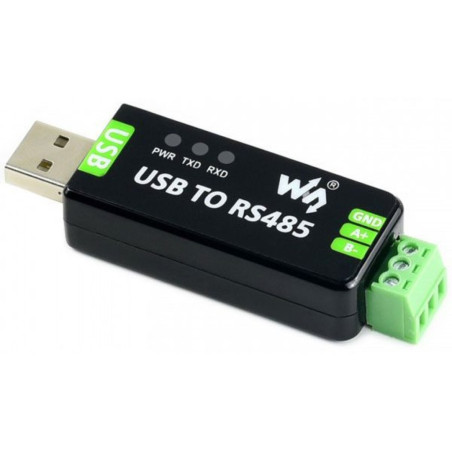

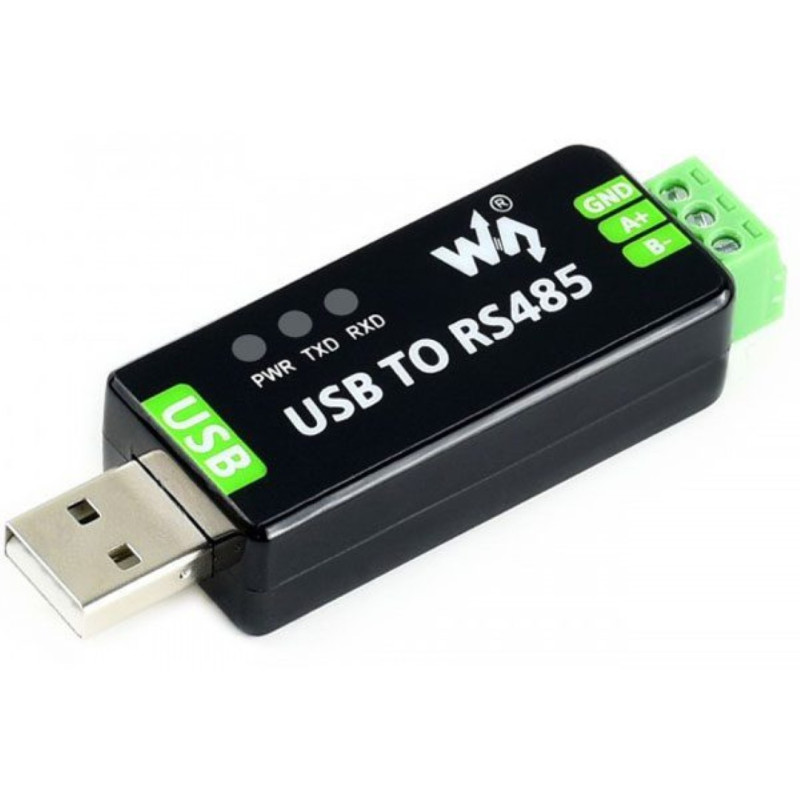

Convertisseur industriel FT232RL USB RS485 avec protection ESD TVS 1200 m

Le convertisseur industriel USB → RS485 est une solution professionnelle conçue pour garantir des communications série fiables, rapides et sécurisées dans les applications industrielles, d'automatisation et de télécommande.

Basé sur les puces originales FT232RL et SP485EEN , il offre une compatibilité élevée avec les systèmes d'exploitation modernes et des performances stables même dans des environnements sujets aux perturbations électriques.

Grâce à ses circuits de protection intégrés, cet appareil convient aux applications professionnelles où la fiabilité et la sécurité des communications sont essentielles.

Protection industrielle avancée

Le convertisseur intègre plusieurs systèmes de protection :

• TVS (suppresseur de tension transitoire) contre les surtensions et la foudre
• Protection contre les décharges électrostatiques jusqu'à 15 kV
• Fusible à réarmement automatique
• Protection contre les surintensités et les surtensions

Ces caractéristiques augmentent la durée de vie et la fiabilité de l'appareil, même dans des environnements industriels critiques.

Communication RS485 stable et fiable

Le module prend en charge les vitesses de transmission suivantes :

• 300 bits par seconde jusqu'à 921 600 bits par seconde

et permet les communications :

• jusqu'à environ 1200 mètres sur la ligne RS485
• Configuration point à multipoint jusqu'à 32 nœuds

Le contrôle de direction RS485 est entièrement automatique via le matériel, éliminant ainsi le besoin de gestion manuelle TX/RX.

Indicateurs LED intégrés

Il y a 3 voyants d'état :

• PWR (rouge) → alimentation électrique
• TXD (vert) → transmission de données
• RXD (bleu) → réception de données

pour un diagnostic immédiat du fonctionnement.

Caractéristiques principales

• Convertisseur USB industriel → RS485
• Puces originales FT232RL et SP485EEN
• Communication stable et à haut débit
• Protections TVS, ESD et surintensité
• Distance de transmission jusqu'à 1200 m
• Prise en charge multi-nœuds RS485
• Contrôle automatique de la direction des données
• Voyants d'état intégrés

Spécifications techniques

USB

• Tension de fonctionnement : 5 V
• Connecteur : USB-A
• Protection:
  • Fusible à réarmement automatique de 200 mA
  • protection contre les décharges électrostatiques
• Distance de transmission USB : environ 5 m

RS485

• Connecteur : borne à vis
• Broches : A+, B-, GND
• Commande de direction : matériel automatique
• Protection:
  • TVS 600W
  • Protection contre les décharges électrostatiques de 15 kV
• Distance de transmission : environ 1200 m
• Mode : Point à multipoint jusqu'à 32 nœuds

Généraux

• Vitesse de transmission : 300–921 600 bits/s
• Température de fonctionnement : -15 °C à +70 °C
• Humidité : 5 %RH à 95 %RH

Compatibilité avec le système d'exploitation

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• macOS
• Androïde
• Grimacer

Contenu de l'emballage

• Convertisseur USB → RS485
• Mini tournevis
• Câble USB A mâle → USB A femelle

Applications typiques

• Automatisation industrielle
• Systèmes PLC et SCADA
• Modbus RTU
• Automatisation industrielle domotique
• Onduleurs et capteurs RS485
• Contrôle d'accès et télémétrie

Documentation et liens utiles

Wiki : www.waveshare.com/wiki/USB_TO_RS485
