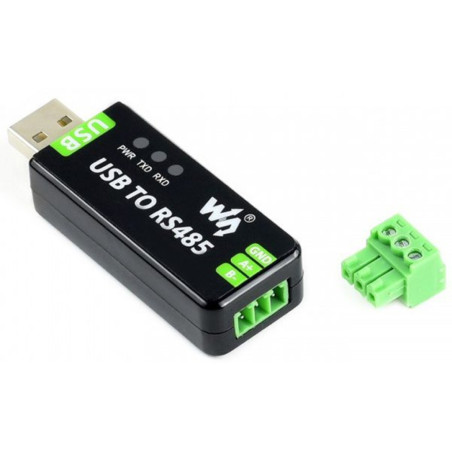

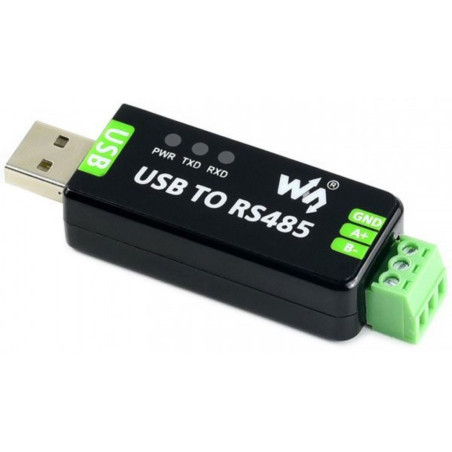

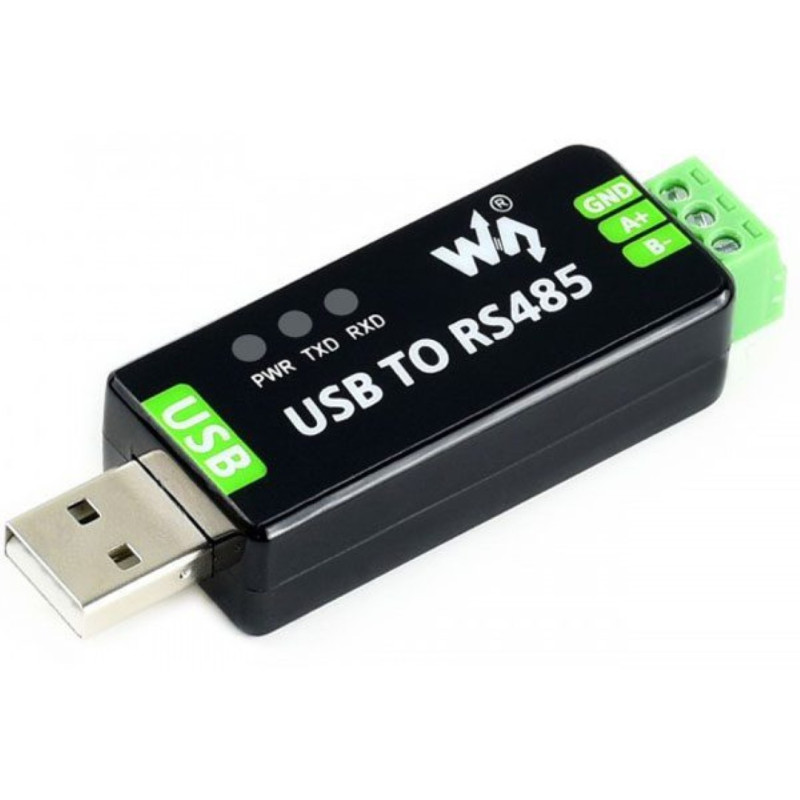

Przemysłowy konwerter USB RS485 FT232RL z zabezpieczeniem ESD TVS 1200 m

Przemysłowy konwerter USB → RS485 to profesjonalne rozwiązanie zaprojektowane w celu zapewnienia niezawodnej, szybkiej i bezpiecznej komunikacji szeregowej w zastosowaniach przemysłowych, automatyki i zdalnego sterowania.

Oparty na oryginalnych układach FT232RL i SP485EEN , oferuje wysoką kompatybilność z nowoczesnymi systemami operacyjnymi i stabilną pracę nawet w środowiskach narażonych na zakłócenia elektryczne.

Dzięki zintegrowanym obwodom zabezpieczającym urządzenie nadaje się do zastosowań profesjonalnych, gdzie niezawodność i bezpieczeństwo komunikacji mają kluczowe znaczenie.

Zaawansowana ochrona przemysłowa

Konwerter integruje kilka systemów zabezpieczających:

• TVS (Transient Voltage Suppressor) chroniący przed przepięciami i wyładowaniami atmosferycznymi
• Ochrona ESD do 15 kV
• Bezpiecznik samoresetujący
• Zabezpieczenie nadprądowe i przepięciowe

Funkcje te zwiększają żywotność i niezawodność urządzenia nawet w krytycznych środowiskach przemysłowych.

Stabilna i niezawodna komunikacja RS485

Moduł obsługuje prędkości transmisji od:

• 300 bps do 921600 bps

i umożliwia komunikację:

• do około 1200 metrów na linii RS485
• Konfiguracja typu punkt-wielopunkt do 32 węzłów

Sterowanie kierunkiem RS485 odbywa się całkowicie automatycznie za pomocą sprzętu, eliminując potrzebę ręcznego zarządzania TX/RX.

Zintegrowane wskaźniki LED

Istnieją 3 diody LED stanu:

• PWR (czerwony) → zasilanie
• TXD (zielony) → transmisja danych
• RXD (niebieski) → odbiór danych

w celu natychmiastowej diagnostyki działania.

Główne cechy

• Przemysłowy konwerter USB → RS485
• Oryginalne układy FT232RL i SP485EEN
• Stabilna i szybka komunikacja
• Zabezpieczenia TVS, ESD i nadprądowe
• Odległość transmisji do 1200 m
• Obsługa wielu węzłów RS485
• Automatyczna kontrola kierunku danych
• Zintegrowane diody LED stanu

Dane techniczne

USB

• Napięcie robocze: 5V
• Złącze: USB-A
• Ochrona:
  • Bezpiecznik samopowrotny 200 mA
  • Ochrona ESD
• Odległość transmisji USB: około 5 m

RS485

• Złącze: zacisk śrubowy
• Pin: A+, B-, GND
• Kontrola kierunku: automatyczna
• Ochrona:
  • TVS 600W
  • Ochrona ESD 15 kV
• Odległość transmisji: około 1200 m
• Tryb: Punkt-wielopunkt do 32 węzłów

Generalicja

• Prędkość transmisji: 300–921600 bps
• Temperatura pracy: -15°C ÷ +70°C
• Wilgotność: 5 %RH ÷ 95 %RH

Zgodność z systemem operacyjnym

• Windows XP / 7 / 8 / 8.1 / 10
• Linux
• macOS
• Android
• Drgnienie

Zawartość opakowania

• Konwerter USB → RS485
• Mały śrubokręt
• Kabel USB A męski → USB A żeński

Typowe zastosowania

• Automatyka przemysłowa
• Systemy PLC i SCADA
• Modbus RTU
• Automatyka domowa przemysłowa
• Falowniki i czujniki RS485
• Kontrola dostępu i telemetria

Dokumentacja i przydatne linki

Wiki: www.waveshare.com/wiki/USB_TO_RS485
