Kit Frequenzimetro Digitale 1Hz-50MHz con Tester Quarzi PIC16F628A Display LED

Attenzione, il prodotto è un KIT e pertanto vi verranno consegnati i componenti da montare e tutto l'occorrente per ricreare l'apparato come da immagine. Nel KIT sono comprese istruzioni illustrate di facile comprensione.

LIVELLO ESPERIENZA NECESSARIO medio

Disponibile anche il montaggio e collaudo da parte di Mectronica STORE aggiungendo quantità 20 del Servizio montaggio KIT (cercalo nel sito) ed aggiungendolo al carrello insieme al KIT da montare.

Il kit frequenzimetro digitale con tester quarzi è uno strumento compatto e versatile progettato per misurazioni elettroniche di precisione, ideale per laboratori, hobbisti, radioamatori e applicazioni didattiche.

Basato sul microcontrollore programmato PIC16F628A, il dispositivo consente la misura di frequenze comprese tra 1 Hz e 50 MHz, oltre al test di quarzi oscillatori con frequenze da 4 MHz a 40 MHz.

Il sistema utilizza un display LED a 5 cifre ad alta visibilità che mostra automaticamente il range corretto di misura in Hz, kHz o MHz, rendendo l’utilizzo semplice e immediato.

Il frequenzimetro integra inoltre un pulsante di programmazione che consente di aggiungere o sottrarre un valore di offset alla frequenza misurata, funzione utile per tarature, oscillatori locali e applicazioni RF.

È presente anche una modalità di risparmio energetico: se la frequenza rilevata rimane invariata per circa 15 secondi, il display viene automaticamente disattivato per ridurre i consumi.

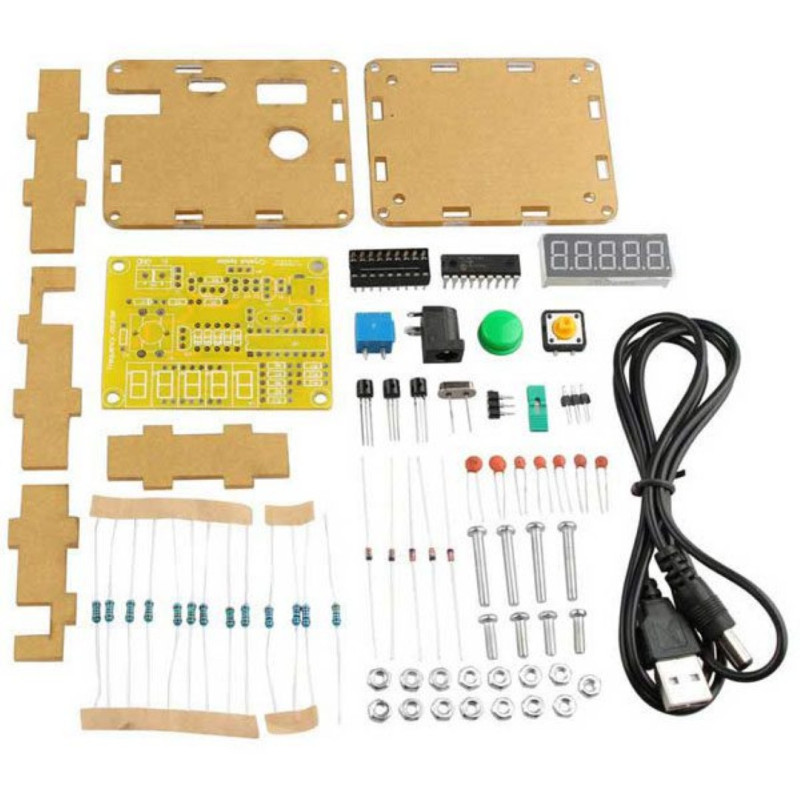

Il kit viene fornito in scatola di montaggio completo di:

• contenitore in plexiglass trasparente
• cavetto USB → plug DC
• componenti elettronici

Per l’alimentazione è sufficiente una tensione compresa tra 5V DC e 12V DC.

Alimentatore non incluso.

Caratteristiche principali

• Frequenzimetro digitale compatto
• Basato su microcontrollore PIC16F628A
• Misura frequenze da 1 Hz a 50 MHz
• Tester quarzi da 4 MHz a 40 MHz
• Display LED a 5 cifre
• Commutazione automatica Hz / kHz / MHz
• Funzione offset frequenza programmabile
• Modalità risparmio energetico
• Contenitore trasparente in plexiglass incluso
• Kit da assemblare

Specifiche tecniche

• Microcontrollore: PIC16F628A programmato
• Display: LED 5 cifre
• Range misura frequenza: 1 Hz ÷ 50 MHz
• Test quarzi: 4 MHz ÷ 40 MHz
• Commutazione automatica unità: sì
• Offset frequenza: aggiunta/sottrazione programmabile
• Risparmio energetico: spegnimento display dopo 15 s senza variazioni
• Alimentazione: 5 ÷ 12 V DC
• Connessione alimentazione: plug DC
• Contenitore: plexiglass trasparente
• Cavo incluso: USB → plug DC

Applicazioni tipiche

• Laboratorio elettronico
• Test oscillatori e quarzi
• Radioamatori
• Misure RF
• Progetti didattici STEM
• Taratura frequenze

Contenuto confezione

• Kit frequenzimetro da assemblare
• Contenitore in plexiglass
• Cavetto USB → plug DC
• Componenti elettronici
