Digitales Frequenzmessgerät-Set (1 Hz–50 MHz) mit PIC16F628A-Quarztester und LED-Anzeige

Bitte beachten Sie: Es handelt sich um einen Bausatz. Sie erhalten alle benötigten Bauteile und alles, was Sie zum Nachbau des abgebildeten Geräts benötigen. Der Bausatz enthält eine leicht verständliche, bebilderte Anleitung.

ERFORDERLICHE ERFAHRUNGSNIVEAU: mittel

Die Montage und Prüfung durch Mectronica STORE ist ebenfalls möglich, indem Sie die Menge 20 des KIT-Montageservices (suchen Sie danach auf der Website) hinzufügen und diesen zusammen mit dem zu montierenden KIT in den Warenkorb legen.

Das digitale Frequenzmessgerät-Set mit Quarztester ist ein kompaktes und vielseitiges Instrument, das für präzise elektronische Messungen entwickelt wurde und sich ideal für Labore, Hobbyisten, Amateurfunker und Bildungszwecke eignet.

Das Gerät basiert auf dem programmierten Mikrocontroller PIC16F628A und ermöglicht die Messung von Frequenzen zwischen 1 Hz und 50 MHz sowie die Prüfung von Oszillatorquarzen mit Frequenzen von 4 MHz bis 40 MHz .

Das System verwendet ein gut sichtbares 5-stelliges LED-Display , das automatisch den korrekten Messbereich in Hz, kHz oder MHz anzeigt und somit die Bedienung einfach und unkompliziert macht.

Das Frequenzmessgerät verfügt außerdem über eine Programmiertaste , mit der Sie einen Offset-Wert zur gemessenen Frequenz addieren oder subtrahieren können – eine nützliche Funktion für Kalibrierungs-, Lokaloszillator- und HF-Anwendungen.

Es gibt auch einen Energiesparmodus : Bleibt die erkannte Frequenz etwa 15 Sekunden lang unverändert, wird das Display automatisch deaktiviert, um den Verbrauch zu reduzieren.

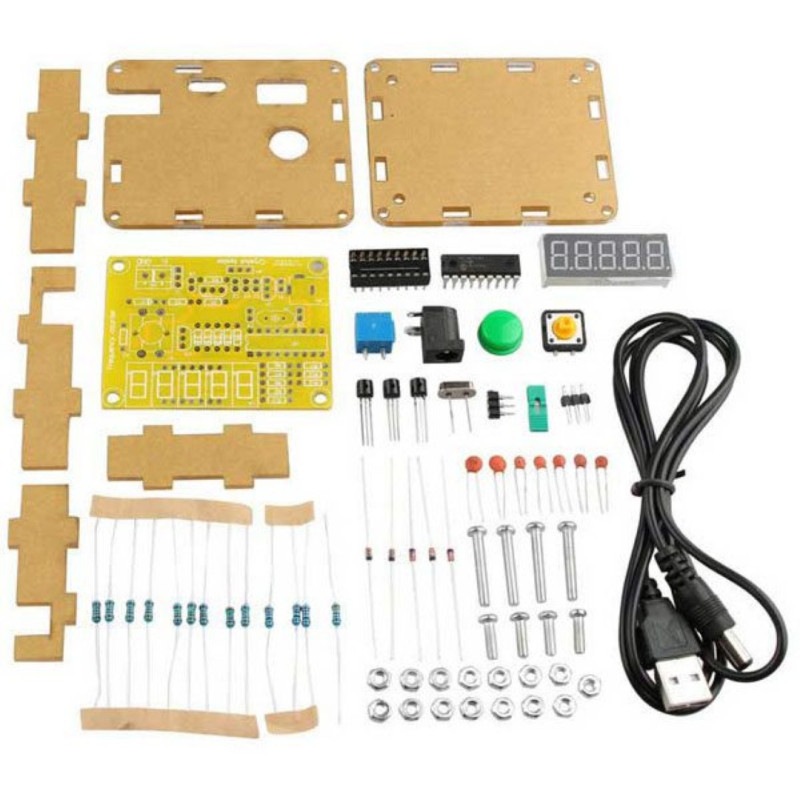

Das Set wird in einem kompletten Montagekarton geliefert mit:

• transparenter Plexiglasbehälter
• USB-Kabel → DC-Stecker
• elektronische Bauteile

Eine Spannung zwischen 5 V DC und 12 V DC ist für die Stromversorgung ausreichend.

Netzteil nicht im Lieferumfang enthalten.

Hauptmerkmale

• Kompaktes digitales Frequenzmessgerät
• Basierend auf dem Mikrocontroller PIC16F628A
• Misst Frequenzen von 1 Hz bis 50 MHz
• 4 MHz bis 40 MHz Quarztester
• 5-stellige LED-Anzeige
• Automatische Hz/kHz/MHz-Umschaltung
• Programmierbare Frequenzversatzfunktion
• Energiesparmodus
• Inklusive transparentem Plexiglasbehälter
• Selbstmontage-Bausatz

Technische Spezifikationen

• Mikrocontroller: PIC16F628A programmiert
• Anzeige: 5-stellige LED-Anzeige
• Frequenzmessbereich: 1 Hz ÷ 50 MHz
• Kristalltest: 4 MHz ÷ 40 MHz
• Automatische Geräteumschaltung: Ja
• Frequenzversatz: Programmierbare Addition/Subtraktion
• Energiesparmodus: Das Display schaltet sich nach 15 Sekunden ohne Änderung automatisch ab.
• Stromversorgung: 5–12 V Gleichstrom
• Stromanschluss: Gleichstromstecker
• Behälter: transparentes Plexiglas
• Kabel im Lieferumfang enthalten: USB → DC-Stecker

Typische Anwendungen

• Elektroniklabor
• Oszillator- und Quarzprüfung
• Funkamateure
• HF-Messungen
• STEM-Bildungsprojekte
• Frequenzkalibrierung

Packungsinhalt

• Frequenzmesser-Bausatz zum Zusammenbauen
• Plexiglasbehälter
• USB-Kabel → DC-Stecker
• Elektronische Bauteile
