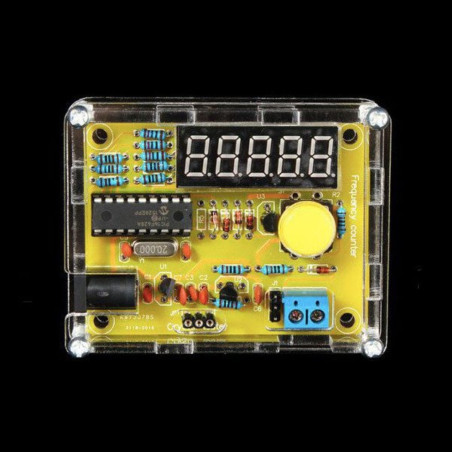

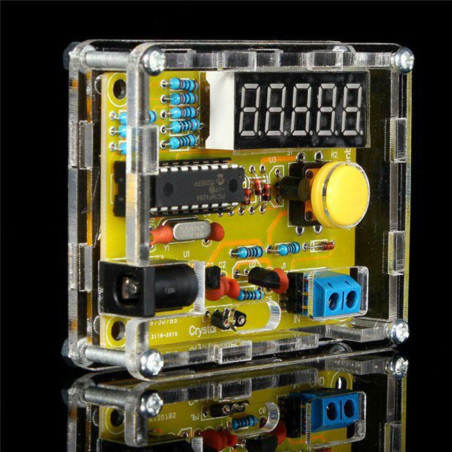

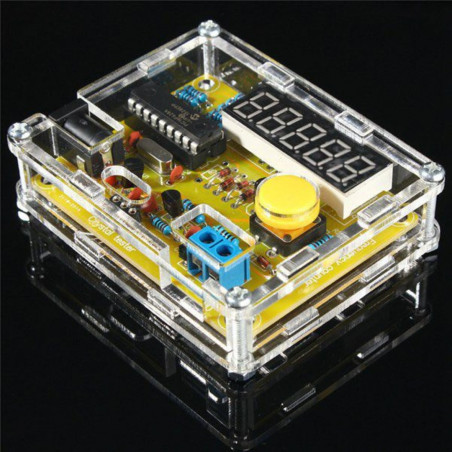

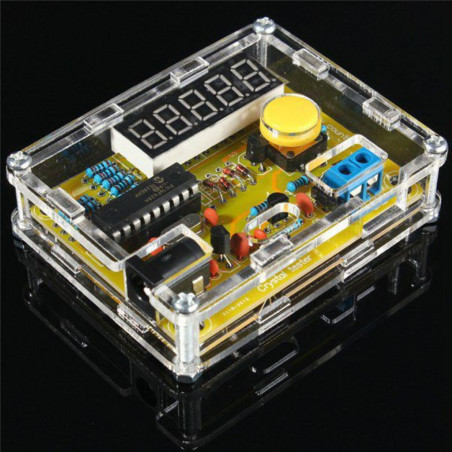

Kit de fréquencemètre numérique 1 Hz-50 MHz avec testeur de cristal PIC16F628A et affichage LED

Remarque : il s’agit d’un kit. Vous recevrez donc tous les composants nécessaires à l’assemblage et à la reproduction de l’appareil tel qu’illustré. Le kit comprend des instructions illustrées et faciles à comprendre.

Niveau d'expérience requis : moyen

Le montage et les tests par Mectronica STORE sont également disponibles en ajoutant une quantité de 20 du service de montage de KIT (recherchez-le sur le site) et en l'ajoutant au panier avec le KIT à assembler.

Le kit de fréquencemètre numérique avec testeur de cristal est un instrument compact et polyvalent conçu pour les mesures électroniques de précision, idéal pour les laboratoires, les amateurs, les radioamateurs et les applications éducatives.

Basé sur le microcontrôleur programmé PIC16F628A , le dispositif permet la mesure de fréquences comprises entre 1 Hz et 50 MHz , ainsi que le test de cristaux oscillateurs avec des fréquences de 4 MHz à 40 MHz .

Le système utilise un affichage LED à 5 chiffres très visible qui indique automatiquement la plage de mesure correcte en Hz, kHz ou MHz , ce qui le rend simple et facile à utiliser.

Le fréquencemètre est également doté d'un bouton de programmation qui permet d'ajouter ou de soustraire une valeur de décalage à la fréquence mesurée, une fonction utile pour l'étalonnage, les oscillateurs locaux et les applications RF.

Il existe également un mode d'économie d'énergie : si la fréquence détectée reste inchangée pendant environ 15 secondes, l'affichage est automatiquement désactivé afin de réduire la consommation.

Le kit est fourni dans une boîte entièrement assemblée contenant :

• récipient en plexiglas transparent
• Câble USB → Prise CC
• composants électroniques

Une tension comprise entre 5 V CC et 12 V CC est suffisante pour l'alimentation électrique.

Alimentation non incluse.

Caractéristiques principales

• Fréquencemètre numérique compact
• Basé sur le microcontrôleur PIC16F628A
• Mesure les fréquences de 1 Hz à 50 MHz
• Testeur de cristal de 4 MHz à 40 MHz
• Affichage LED à 5 chiffres
• Commutation automatique Hz/kHz/MHz
• Fonction de décalage de fréquence programmable
• mode économie d'énergie
• conteneur en plexiglas transparent inclus
• Kit d'auto-assemblage

Spécifications techniques

• Microcontrôleur : PIC16F628A programmé
• Affichage : LED à 5 chiffres
• Plage de mesure de fréquence : 1 Hz ÷ 50 MHz
• Test du cristal : 4 MHz ÷ 40 MHz
• Commutation automatique des unités : oui
• Décalage de fréquence : Addition/Soustraction programmable
• Économie d'énergie : l'écran s'éteint automatiquement après 15 secondes d'inactivité.
• Alimentation : 5 à 12 V CC
• Alimentation : prise CC
• Contenant : plexiglas transparent
• Câble inclus : USB → prise CC

Applications typiques

• Laboratoire d'électronique
• Tests d'oscillateur et de quartz
• radioamateurs
• Mesures RF
• projets éducatifs STEM
• Calibrage de fréquence

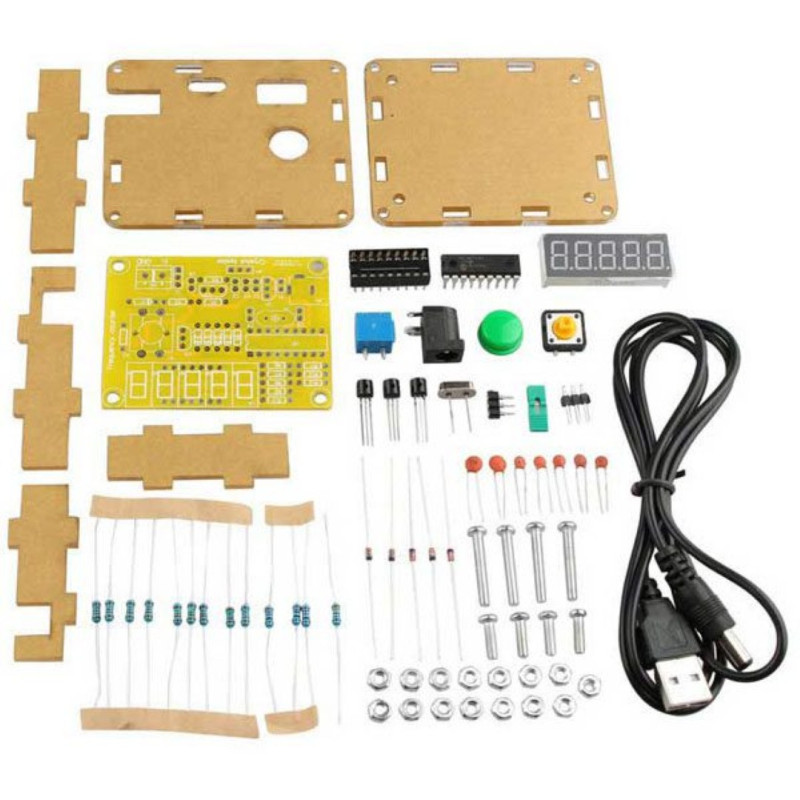

Contenu de l'emballage

• Kit de fréquencemètre à assembler
• récipient en plexiglas
• Câble USB → Prise CC
• Composants électroniques
