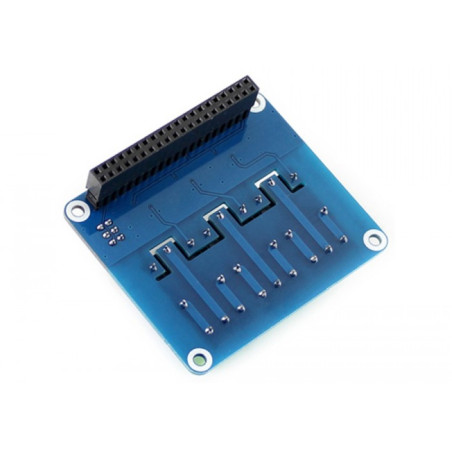

Scheda 3 relè per Raspberry Pi 5 / 4B / 3B+ – RPi Relay Board 5 A

Tre uscite a relè per i tuoi progetti Raspberry Pi

La RPi Relay Board è una scheda di espansione con tre relè indipendenti per comandare carichi elettrici da Raspberry Pi. È adatta a progetti di domotica, automazione e controllo, con collegamenti a morsetto e indicatori LED per verificare lo stato delle uscite.

Caratteristiche principali

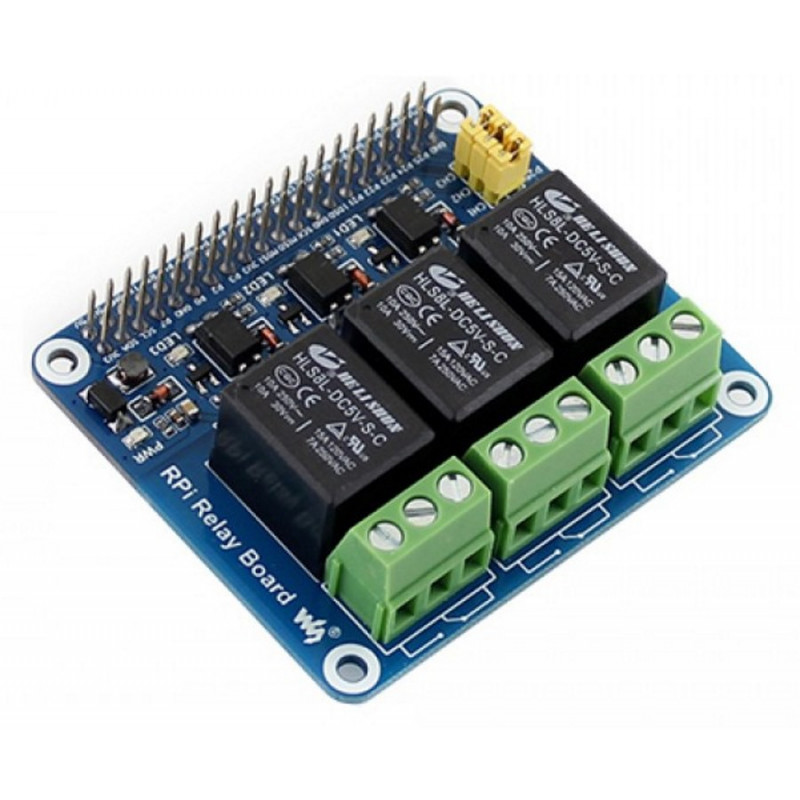

• 3 relè con contatti COM, NO e NC.
• Portata massima dichiarata dei contatti: 5 A a 250 V AC oppure 5 A a 30 V DC.
• Un fotoaccoppiatore PC817 per ciascun ingresso di comando.
• LED di stato per i relè e LED di alimentazione.
• 3 jumper per selezionare il controllo tramite i GPIO predefiniti oppure tramite pin personalizzati e collegamenti esterni.
• Alimentazione a 5 V tramite il connettore Raspberry Pi.

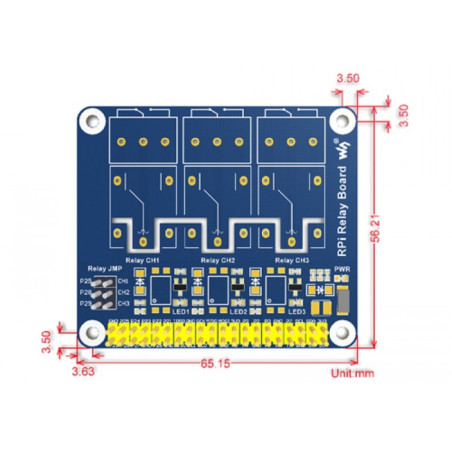

• Dimensioni della scheda: 65,15 × 56,21 mm. Peso indicativo: 59 g.

Compatibilità Raspberry Pi

Interfaccia GPIO standard a 40 pin: compatibilità hardware con Raspberry Pi A+, B+, 2B, 3B, 3B+, 3A+, 4B e 5. Utilizzabile anche con Zero, Zero W e Zero 2 W dotati di connettore GPIO saldato; verificare gli ingombri e il fissaggio.

Su Raspberry Pi 5 occorre utilizzare librerie GPIO compatibili con il controller RP1 e con il sistema operativo installato. I vecchi esempi basati su wiringPi, WebIOPi o bcm2835 possono richiedere adattamenti e non sono garantiti su tutti i modelli. Verificare anche lo spazio disponibile con dissipatori, ventole e contenitori.

Utilizzo e installazione

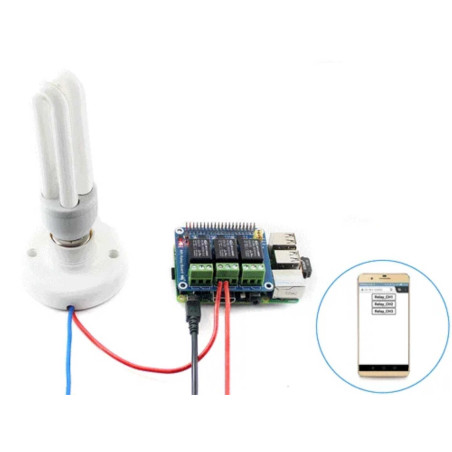

I contatti di uscita permettono di aprire o chiudere un circuito esterno. La portata effettiva dipende dal tipo di carico: per motori, carichi induttivi o elevate correnti di spunto occorre un dimensionamento specifico. Per lavorare a tensione di rete sono necessari installazione qualificata, protezioni e un contenitore adeguato.

Raspberry Pi non incluso.
