3-Relais-Platine für Raspberry Pi 5 / 4B / 3B+ – RPi-Relaisplatine 5 A
19,00 €
Bruttopreis
Erweiterungsplatine für Raspberry Pi 5 mit drei unabhängigen Relais, optoisolierten Eingängen und Status-LEDs. 40-poliger GPIO-Anschluss für Raspberry Pi (3B+, 4B und 5). Kontakte bis 5 A bei 250 V AC oder 30 V DC. Ideal für Hausautomation, Gebäudeautomation und Laststeuerung. Kompatibel mit GPIO-Software auf dem Raspberry Pi 5.
Sichere Zahlungen
Bezahlen Sie sicher mit Kreditkarte, PayPal, Amazon Pay oder Banküberweisung
Schneller Versand
Wir liefern in ganz Europa und weltweit mit UPS, DHL und DPD
Einfache Rückgabe in 30 Tagen
Sie haben 30 Tage ab Lieferung Zeit, das Produkt zurückzugeben, wenn Sie nicht zufrieden sind
Drei Relaisausgänge für Ihre Raspberry Pi-Projekte

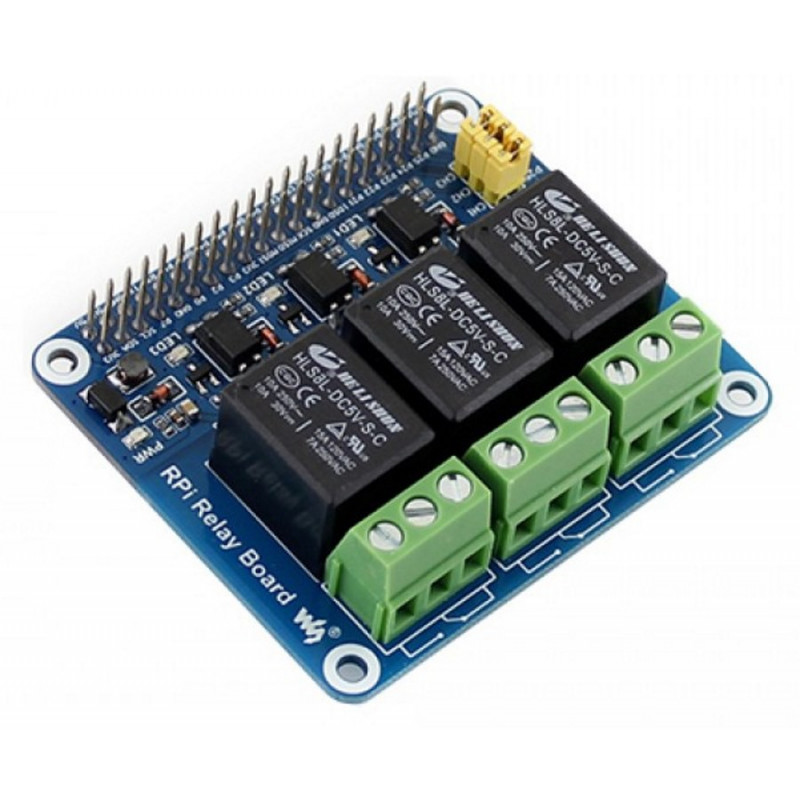

Das RPi-Relaisboard ist eine Erweiterungsplatine mit drei unabhängigen Relais zur Steuerung elektrischer Lasten über den Raspberry Pi. Es eignet sich für Hausautomatisierungs-, Automatisierungs- und Steuerungsprojekte und verfügt über Klemmenanschlüsse sowie LED-Anzeigen zur Überprüfung des Ausgangsstatus.
Hauptmerkmale
- 3 Relais mit COM-, NO- und NC-Kontakten.
- Maximale Nennstromstärke: 5 A bei 250 V AC oder 5 A bei 30 V DC.
- Für jeden Steuereingang ein PC817-Optokoppler.
- Status-LEDs für Relais und Leistungs-LEDs.
- 3 Jumper zur Auswahl der Steuerung über die Standard-GPIOs oder über benutzerdefinierte Pins und externe Verbindungen.
- 5V-Stromversorgung über den Raspberry Pi-Anschluss.

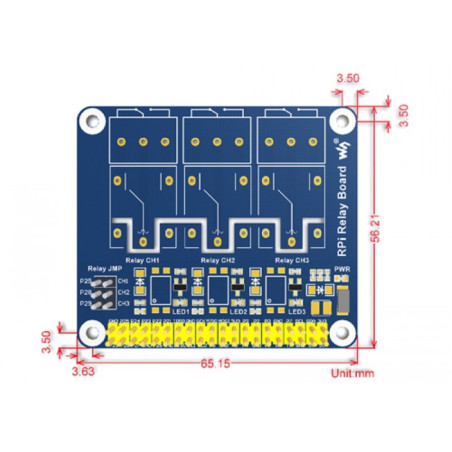

- Kartenabmessungen: 65,15 × 56,21 mm. Ungefähres Gewicht: 59 g.
Raspberry Pi-Kompatibilität
Standardmäßige 40-polige GPIO-Schnittstelle: Hardwarekompatibilität mit Raspberry Pi A+, B+, 2B, 3B, 3B+, 3A+, 4B und 5. Auch mit Zero, Zero W und Zero 2 W über einen angelöteten GPIO-Anschluss verwendbar; Abmessungen und Montagehinweise beachten.
Für den Raspberry Pi 5 benötigen Sie GPIO-Bibliotheken, die mit dem RP1-Controller und dem installierten Betriebssystem kompatibel sind. Ältere Beispiele, die auf wiringPi, WebIOPi oder bcm2835 basieren, müssen möglicherweise angepasst werden und funktionieren nicht garantiert auf allen Modellen. Prüfen Sie außerdem den verfügbaren Platz für Kühlkörper, Lüfter und Gehäuse.
Verwendung und Installation
Die Ausgangskontakte ermöglichen das Öffnen und Schließen eines externen Stromkreises. Die tatsächliche Kapazität hängt von der Art der Last ab: Für Motoren, induktive Lasten oder hohe Einschaltströme ist eine spezielle Dimensionierung erforderlich. Der Betrieb an Netzspannung erfordert eine fachgerechte Installation, Schutzvorrichtungen und ein geeignetes Gehäuse.
Raspberry Pi nicht enthalten.
RPIRELEBOARD
0712321342409
5 Artikel
