Placa de 3 relés para Raspberry Pi 5 / 4B / 3B+ – Placa de relés RPi 5 A

Tres salidas de relé para tus proyectos con Raspberry Pi.

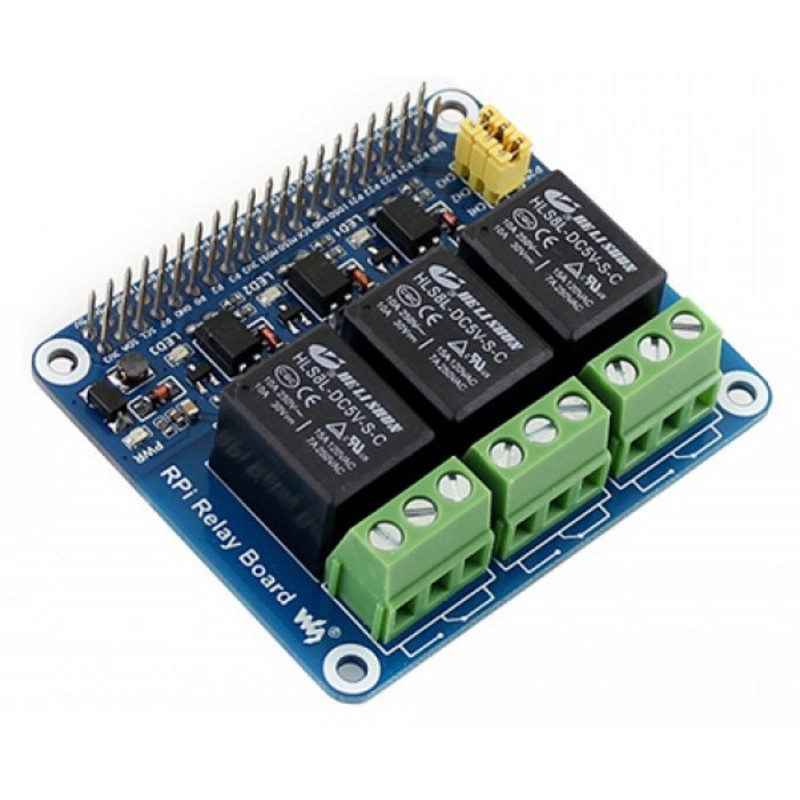

La placa de relés RPi es una placa de expansión con tres relés independientes para controlar cargas eléctricas desde una Raspberry Pi. Es ideal para proyectos de domótica, automatización y control, e incluye conexiones de terminales e indicadores LED para comprobar el estado de la salida.

Características principales

• 3 relés con contactos COM, NO y NC.
• Capacidad máxima de contacto declarada: 5 A a 250 V CA o 5 A a 30 V CC.
• Un optoacoplador PC817 para cada entrada de control.
• Indicadores LED de estado para relés e indicadores LED de alimentación.
• 3 puentes para seleccionar el control a través de los GPIO predeterminados o a través de pines personalizados y conexiones externas.
• Alimentación de 5V a través del conector Raspberry Pi.

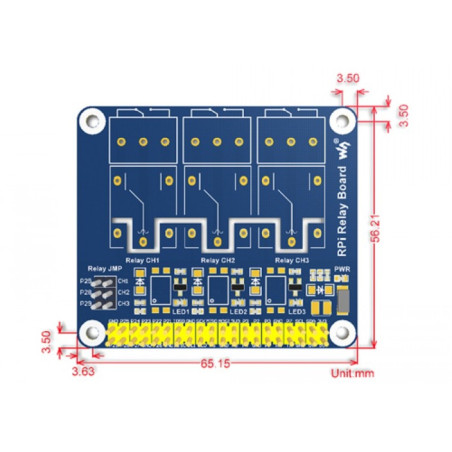

• Dimensiones de la tarjeta: 65,15 × 56,21 mm. Peso aproximado: 59 g.

Compatibilidad con Raspberry Pi

Interfaz GPIO estándar de 40 pines: compatibilidad de hardware con Raspberry Pi A+, B+, 2B, 3B, 3B+, 3A+, 4B y 5. También se puede usar con Zero, Zero W y Zero 2 W con un conector GPIO soldado; verifique las dimensiones y el montaje.

En Raspberry Pi 5, necesitas usar librerías GPIO compatibles con el controlador RP1 y el sistema operativo instalado. Los ejemplos antiguos basados en wiringPi, WebIOPi o bcm2835 pueden requerir adaptaciones y no se garantiza su funcionamiento en todos los modelos. Además, verifica el espacio disponible para disipadores de calor, ventiladores y carcasas.

Uso e instalación

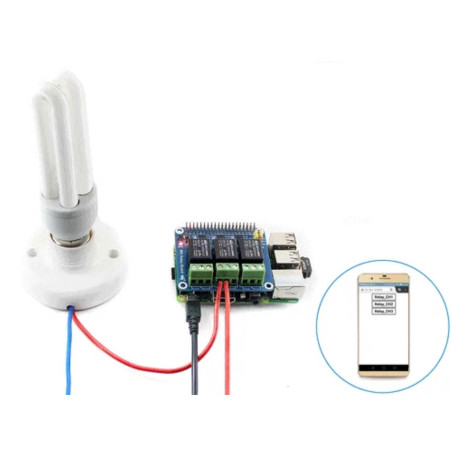

Los contactos de salida permiten abrir o cerrar un circuito externo. La capacidad real depende del tipo de carga: se requiere un dimensionamiento específico para motores, cargas inductivas o altas corrientes de arranque. El funcionamiento a tensión de red requiere una instalación cualificada, protección y una carcasa adecuada.

Raspberry Pi no incluida.
