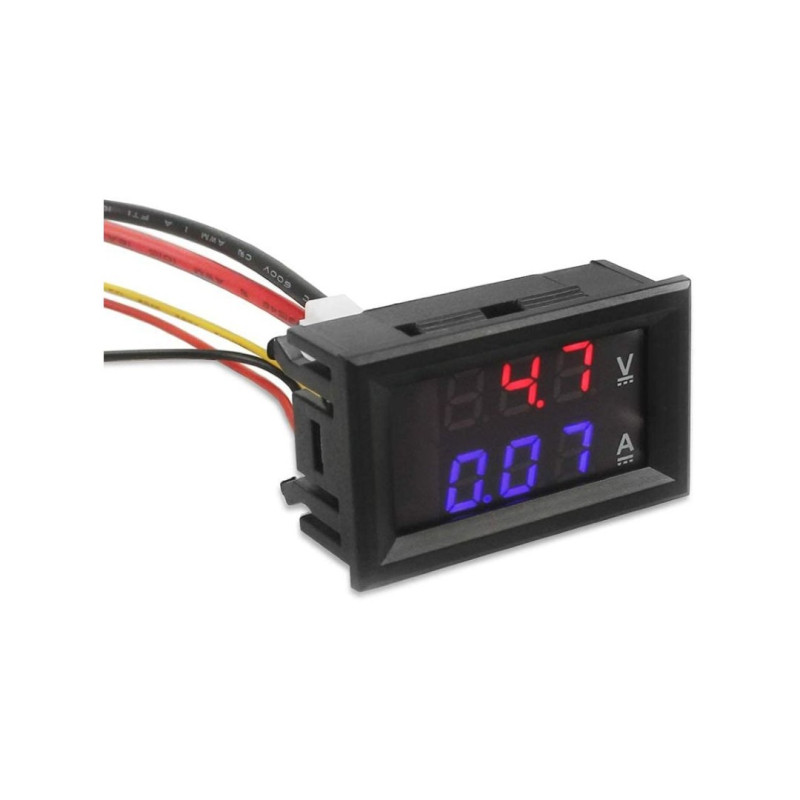

Amperometro Voltmetro Digitale DC 0-100V 10A con Doppio Display LED Rosso/Verde e Shunt Integrato EL3990

L'Amperometro Voltmetro Digitale EL3990 è un pratico strumento da pannello progettato per la misurazione e la visualizzazione simultanea della tensione e della corrente continua (DC).

Grazie ai due display LED, permette di controllare immediatamente entrambi i valori: la tensione viene visualizzata in rosso, mentre la corrente viene indicata in verde, consentendo una lettura semplice e immediata anche all'interno di quadri, alimentatori e apparecchiature elettroniche.

Il modulo consente di misurare tensioni fino a 100V DC e correnti fino a 10A, risultando adatto a numerose applicazioni elettroniche, elettriche e hobbistiche.

Voltmetro e amperometro in un unico modulo

Con un solo dispositivo è possibile monitorare contemporaneamente:

• Tensione continua fino a 100V DC
• Corrente continua fino a 10A

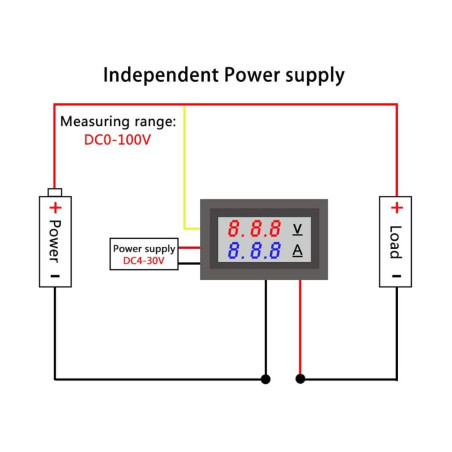

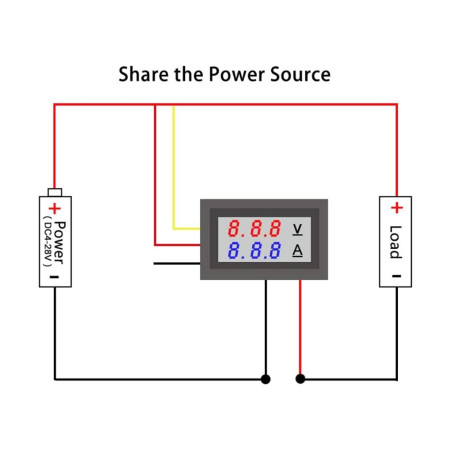

La misura della corrente viene effettuata sulla linea negativa del circuito.

Shunt da 10A integrato

Il modulo dispone di shunt incorporato, evitando la necessità di installare uno shunt esterno per la misurazione di correnti fino a 10A.

Questa caratteristica semplifica il cablaggio e rende il modulo particolarmente indicato per l'integrazione all'interno di alimentatori, banchi prova, sistemi a batteria e apparecchiature autocostruite.

Doppio display LED

Tensione e corrente vengono visualizzate contemporaneamente utilizzando due differenti colori:

Display rosso: tensione (Volt)
Display verde: corrente (Ampere)

La differenziazione cromatica permette di identificare immediatamente il parametro visualizzato.

Protezione contro l'inversione di polarità

Il modulo è dotato di protezione contro il collegamento inverso dell'alimentazione. In caso di inversione accidentale dei poli positivo e negativo, il dispositivo è progettato per evitare il danneggiamento del display.

Applicazioni

Il voltmetro/amperometro può essere utilizzato per numerose applicazioni, tra cui:

• alimentatori DC regolabili;
• alimentatori da laboratorio;
• monitoraggio di batterie e accumulatori;
• caricabatterie;
• sistemi di alimentazione DC;
• quadri elettrici ed elettronici;
• apparecchiature autocostruite;
• progetti Arduino e maker;
• sistemi fotovoltaici in corrente continua compatibili con i limiti dello strumento;
• monitoraggio di tensione e assorbimento di dispositivi elettronici.

È particolarmente utile quando si desidera verificare in tempo reale sia la tensione di alimentazione sia la corrente assorbita dal carico.

Specifiche tecniche

Modello: EL3990
Tipologia: voltmetro/amperometro digitale da pannello
Tipo di misura: corrente continua (DC)
Campo tensione: 0-100V DC
Campo corrente: fino a 10A DC
Visualizzazione: doppio display LED
Colore tensione: rosso
Colore corrente: verde
Shunt: integrato, fino a 10A
Misurazione corrente: sulla linea negativa
Protezione: inversione di polarità dell'alimentazione
Aggiornamento display: rapido, circa 500 ms
EAN: 8053323554431

Ideale per il monitoraggio di alimentatori e batterie

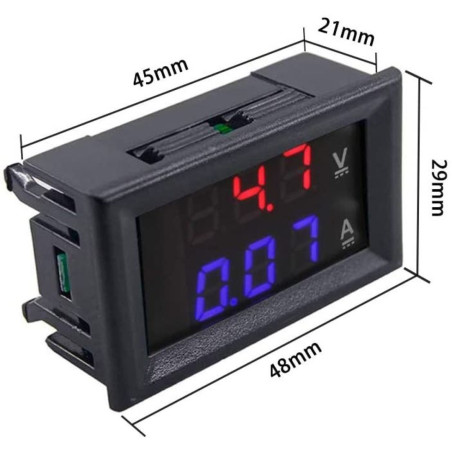

Le dimensioni compatte e la visualizzazione simultanea dei due parametri rendono questo modulo una soluzione pratica per aggiungere un sistema di misura direttamente sul pannello di alimentatori, caricabatterie, sistemi a batteria e dispositivi elettronici.

Lo shunt integrato riduce inoltre il numero di componenti necessari per l'installazione, facilitando la realizzazione del circuito di misura.
