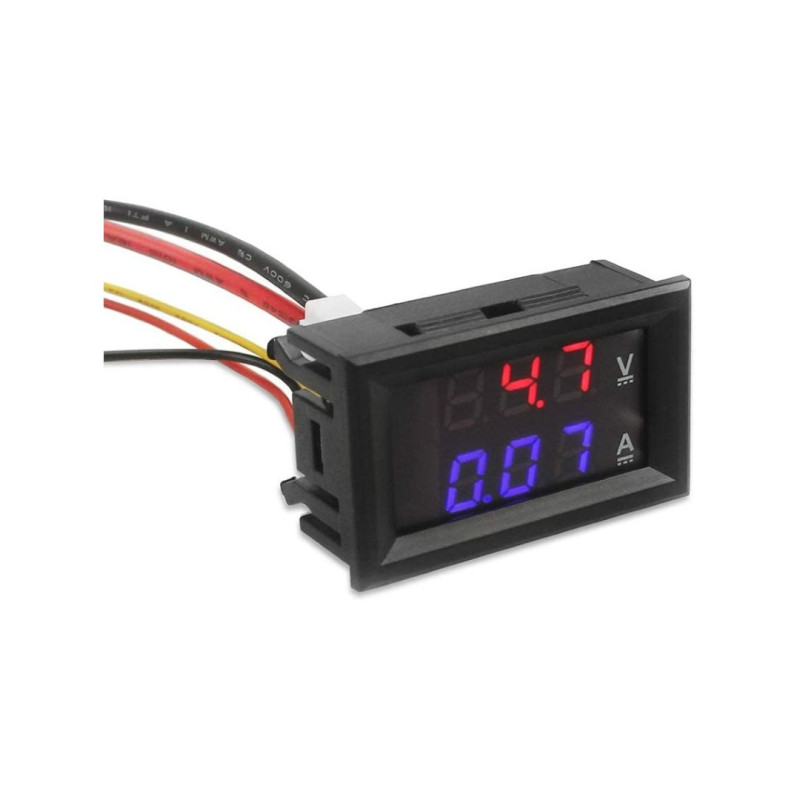

Digitales DC-Voltmeter/Amperemeter 0-100V 10A mit rot/grüner Dual-LED-Anzeige und integriertem Shunt EL3990

Das digitale Voltmeter-Amperemeter EL3990 ist ein handliches Einbaugerät zur gleichzeitigen Messung und Anzeige von Gleichspannung und Gleichstrom .

Dank der zwei LED-Anzeigen können Sie beide Werte sofort ablesen: Die Spannung wird rot , der Strom grün angezeigt, was ein einfaches und schnelles Ablesen auch in Schalttafeln, Netzteilen und elektronischen Geräten ermöglicht.

Mit dem Modul können Spannungen bis zu 100 V DC und Ströme bis zu 10 A gemessen werden, wodurch es sich für zahlreiche Anwendungen in der Elektronik, Elektrotechnik und im Hobbybereich eignet.

Voltmeter und Amperemeter in einem einzigen Modul

Mit einem einzigen Gerät können Sie gleichzeitig Folgendes überwachen:

• Dauerspannung bis zu 100 V DC
• Dauerstrom bis zu 10 A

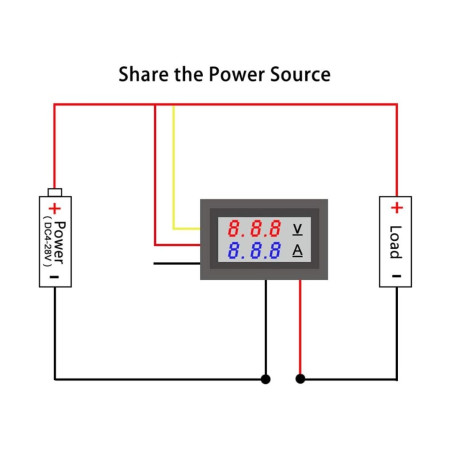

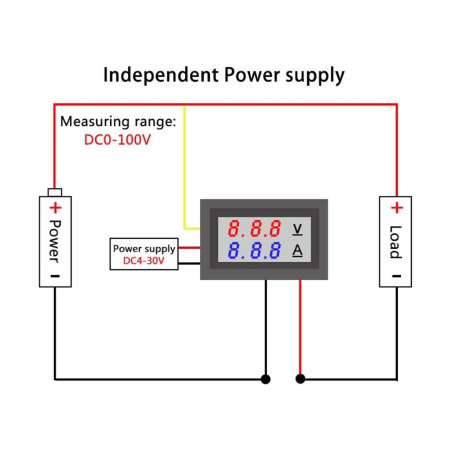

Die Strommessung wird an der negativen Leitung des Stromkreises durchgeführt.

Integrierter 10A-Shunt

Das Modul verfügt über einen eingebauten Shunt , sodass für die Messung von Strömen bis zu 10 A kein externer Shunt installiert werden muss.

Diese Eigenschaft vereinfacht die Verdrahtung und macht das Modul besonders geeignet für die Integration in Stromversorgungen, Prüfstände, Batteriesysteme und selbstgebaute Geräte.

Dual-LED-Display

Spannung und Stromstärke werden gleichzeitig in zwei verschiedenen Farben angezeigt:

Rote Anzeige: Spannung (Volt)
Grüne Anzeige: Stromstärke (Ampere)

Die Farbunterscheidung ermöglicht es Ihnen, den angezeigten Parameter sofort zu erkennen.

Verpolungsschutz

Das Modul ist mit einem Verpolungsschutz ausgestattet. Sollten Plus- und Minuspol versehentlich vertauscht werden, verhindert das Gerät Schäden am Display.

Anwendungen

Das Voltmeter/Amperemeter kann für zahlreiche Anwendungen eingesetzt werden, darunter:

• einstellbare Gleichstromnetzteile;
• Laborstromversorgungen;
• Batterie- und Akkumulatorüberwachung;
• Ladegerät;
• Gleichstromsysteme;
• elektrische und elektronische Schalttafeln;
• selbstgebaute Ausrüstung;
• Arduino und Maker-Projekte;
• Gleichstrom-Photovoltaiksysteme, die mit den Gerätegrenzen kompatibel sind;
• Überwachung von Spannung und Stromverbrauch elektronischer Geräte.

Es ist besonders nützlich, wenn Sie in Echtzeit sowohl die Versorgungsspannung als auch den vom Verbraucher aufgenommenen Strom überprüfen möchten.

Technische Spezifikationen

Modell: EL3990
Typ: Digitales Panel-Voltmeter/Amperemeter
Messart: Gleichstrom (DC)
Spannungsbereich: 0-100 V DC
Strombereich: bis zu 10 A Gleichstrom
Anzeige: Dual-LED-Anzeige
Spannungsfarbe: rot
Aktuelle Farbe: Grün
Shunt: integriert, bis zu 10 A
Aktuelle Messung: auf der negativen Leitung
Schutz: Verpolungsschutz der Stromversorgung
Bildschirmaktualisierung: schnell, ca. 500 ms
EAN: 8053323554431

Ideal zur Überwachung von Netzteilen und Batterien

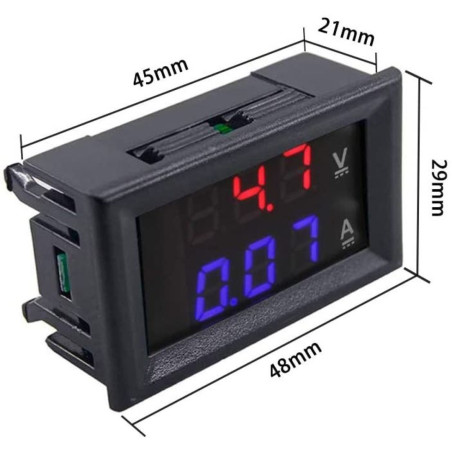

Durch die kompakte Größe und die gleichzeitige Anzeige der beiden Parameter ist dieses Modul eine praktische Lösung, um ein Messsystem direkt in die Bedienoberfläche von Netzteilen, Ladegeräten, Batteriesystemen und elektronischen Geräten zu integrieren.

Der integrierte Shunt reduziert zudem die Anzahl der für die Installation benötigten Bauteile und erleichtert so den Aufbau der Messschaltung.
