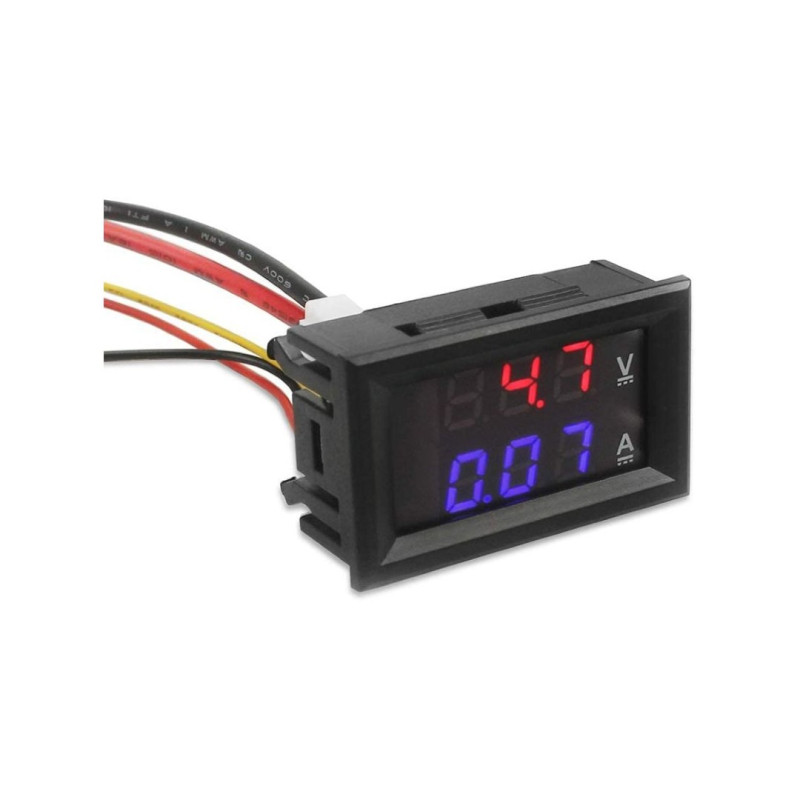

Voltímetro y amperímetro digital DC 0-100V 10A con pantalla LED dual roja/verde y derivación integrada EL3990

El voltímetro y amperímetro digital EL3990 es un práctico instrumento de panel diseñado para la medición y visualización simultánea de voltaje y corriente continua (CC) .

Gracias a sus dos pantallas LED , permite comprobar inmediatamente ambos valores: el voltaje se muestra en rojo , mientras que la corriente se indica en verde , lo que facilita una lectura sencilla e inmediata incluso dentro de paneles, fuentes de alimentación y equipos electrónicos.

El módulo permite medir voltajes de hasta 100 V CC y corrientes de hasta 10 A , lo que lo hace adecuado para numerosas aplicaciones electrónicas, eléctricas y de aficionados.

Voltímetro y amperímetro en un solo módulo.

Con un solo dispositivo puede monitorizar simultáneamente:

• Tensión continua de hasta 100 V CC
• Corriente continua de hasta 10 A

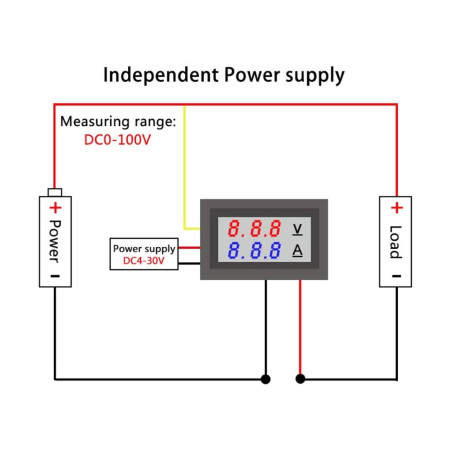

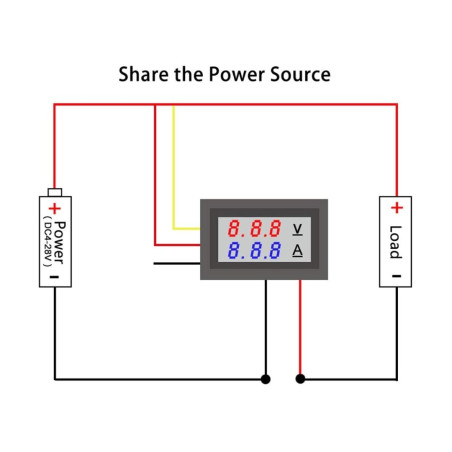

La medición de corriente se realiza en la línea negativa del circuito.

Derivación integrada de 10 A

El módulo incorpora una derivación integrada , lo que evita la necesidad de instalar una derivación externa para medir corrientes de hasta 10 A.

Esta característica simplifica el cableado y hace que el módulo sea especialmente adecuado para su integración en fuentes de alimentación, bancos de pruebas, sistemas de baterías y equipos de fabricación propia.

Pantalla LED dual

El voltaje y la corriente se muestran simultáneamente mediante dos colores diferentes:

Indicador rojo: voltaje (voltios)
Indicador verde: corriente (amperios)

La diferenciación de colores permite identificar inmediatamente el parámetro mostrado.

Protección contra polaridad inversa

El módulo está equipado con protección contra polaridad inversa . Si los polos positivo y negativo se invierten accidentalmente, el dispositivo está diseñado para evitar daños en la pantalla.

Aplicaciones

El voltímetro/amperímetro se puede utilizar para numerosas aplicaciones, entre ellas:

• Fuentes de alimentación de CC ajustables;
• fuentes de alimentación de laboratorio;
• Monitorización de la batería y del acumulador;
• cargador;
• sistemas de alimentación de CC;
• paneles eléctricos y electrónicos;
• equipo de fabricación propia;
• Proyectos Arduino y para aficionados a la tecnología;
• Sistemas fotovoltaicos de corriente continua compatibles con los límites del instrumento;
• Monitorización del voltaje y el consumo de corriente de los dispositivos electrónicos.

Resulta especialmente útil cuando se desea comprobar en tiempo real tanto la tensión de alimentación como la corriente consumida por la carga .

Especificaciones técnicas

Modelo: EL3990
Tipo: Voltímetro/amperímetro digital de panel
Tipo de medición: corriente continua (CC)
Rango de voltaje: 0-100 V CC
Rango de corriente: hasta 10 A CC
Pantalla: Pantalla LED dual
Color del voltaje: rojo
Color actual: verde
Derivación: integrada, hasta 10 A
Medición de corriente: en la línea negativa
Protección: polaridad inversa de la fuente de alimentación.
Frecuencia de actualización de la pantalla: rápida, aproximadamente 500 ms.
EAN: 8053323554431

Ideal para monitorizar fuentes de alimentación y baterías.

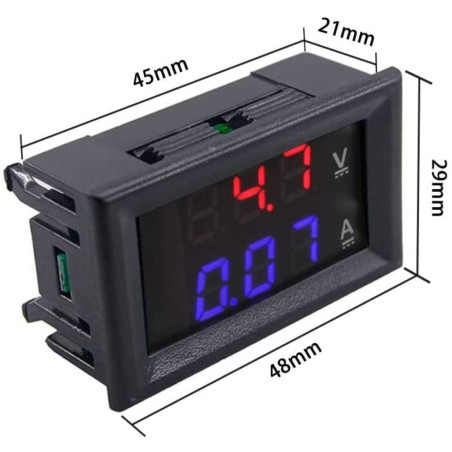

Su tamaño compacto y la visualización simultánea de los dos parámetros hacen de este módulo una solución práctica para añadir un sistema de medición directamente al panel de fuentes de alimentación, cargadores, sistemas de baterías y dispositivos electrónicos .

La derivación integrada también reduce el número de componentes necesarios para la instalación, lo que facilita la construcción del circuito de medición.
