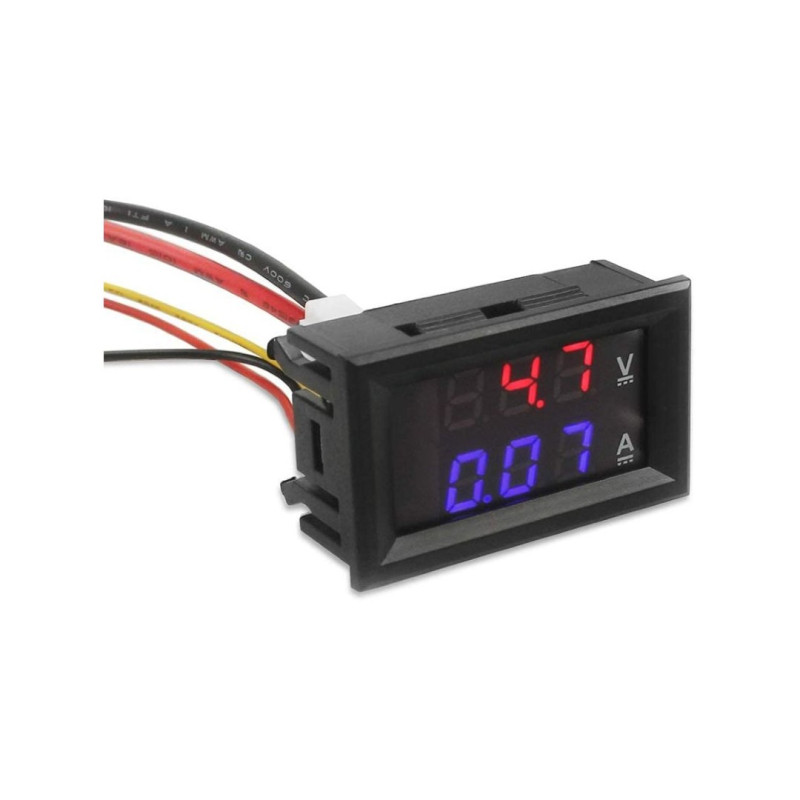

Voltmètre-ampèremètre numérique CC 0-100 V 10 A avec double affichage LED rouge/vert et shunt intégré EL3990

Le voltmètre-ampèremètre numérique EL3990 est un instrument de panneau pratique conçu pour la mesure et l'affichage simultanés de la tension et du courant continu (CC) .

Grâce à ses deux affichages LED , il permet de vérifier immédiatement les deux valeurs : la tension est affichée en rouge , tandis que le courant est indiqué en vert , permettant une lecture simple et immédiate même à l’intérieur de panneaux, d’alimentations et d’équipements électroniques.

Ce module permet de mesurer des tensions jusqu'à 100 V CC et des courants jusqu'à 10 A , ce qui le rend adapté à de nombreuses applications électroniques, électriques et de loisirs.

Voltmètre et ampèremètre dans un seul module

Avec un seul appareil, vous pouvez surveiller simultanément :

• Tension continue jusqu'à 100 V CC
• Courant continu jusqu'à 10 A

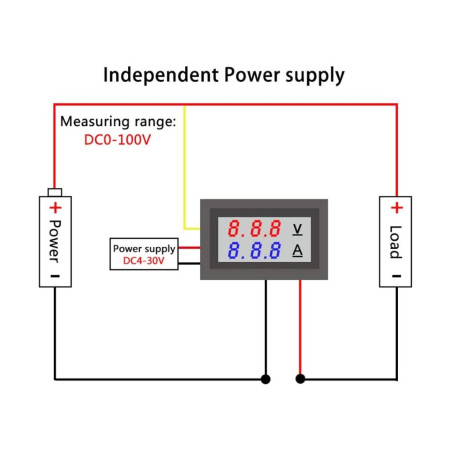

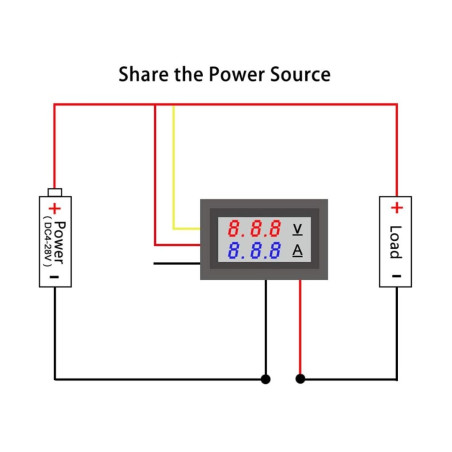

La mesure du courant est effectuée sur la ligne négative du circuit.

Shunt intégré de 10 A

Le module possède un shunt intégré , évitant ainsi la nécessité d'installer un shunt externe pour mesurer des courants jusqu'à 10 A.

Cette caractéristique simplifie le câblage et rend le module particulièrement adapté à l'intégration dans les alimentations, les bancs d'essai, les systèmes de batteries et les équipements fabriqués sur mesure.

Double affichage LED

La tension et le courant sont affichés simultanément à l'aide de deux couleurs différentes :

Affichage rouge : tension (Volts)
Affichage vert : courant (ampères)

La différenciation des couleurs permet d'identifier immédiatement le paramètre affiché.

protection contre l'inversion de polarité

Le module est équipé d'une protection contre l'inversion de polarité . En cas d'inversion accidentelle des pôles positif et négatif, l'appareil est conçu pour éviter d'endommager l'écran.

Applications

Le voltmètre/ampèremètre peut être utilisé pour de nombreuses applications, notamment :

• Alimentations CC réglables ;
• alimentations électriques de laboratoire ;
• surveillance des batteries et des accumulateurs ;
• chargeur;
• Systèmes d'alimentation CC ;
• panneaux électriques et électroniques ;
• équipement fabriqué soi-même ;
• Projets Arduino et de création ;
• systèmes photovoltaïques à courant continu compatibles avec les limites de l'instrument ;
• Surveillance de la tension et de la consommation de courant des appareils électroniques.

Il est particulièrement utile lorsque vous souhaitez vérifier en temps réel à la fois la tension d'alimentation et le courant consommé par la charge .

Spécifications techniques

Modèle : EL3990
Type : Voltmètre/ampèremètre numérique à panneau
Type de mesure : courant continu (CC)
Plage de tension : 0-100 V CC
Courant courant : jusqu'à 10 A CC
Affichage : Double écran LED
Couleur de la tension : rouge
Couleur actuelle : vert
Shunt : intégré, jusqu'à 10 A
Mesure du courant : sur la ligne négative
Protection : inversion de polarité de l'alimentation
Fréquence de rafraîchissement de l'écran : rapide, environ 500 ms
EAN : 8053323554431

Idéal pour la surveillance des alimentations et des batteries

La taille compacte et l'affichage simultané des deux paramètres font de ce module une solution pratique pour ajouter un système de mesure directement au panneau des alimentations, chargeurs, systèmes de batteries et appareils électroniques .

Le shunt intégré réduit également le nombre de composants nécessaires à l'installation, facilitant ainsi la construction du circuit de mesure.
