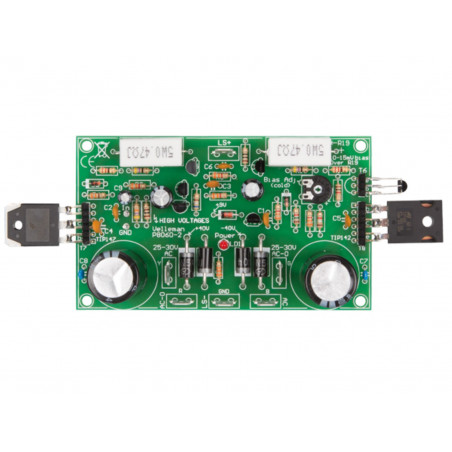

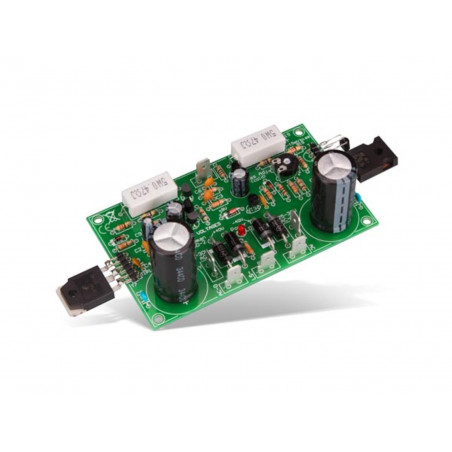

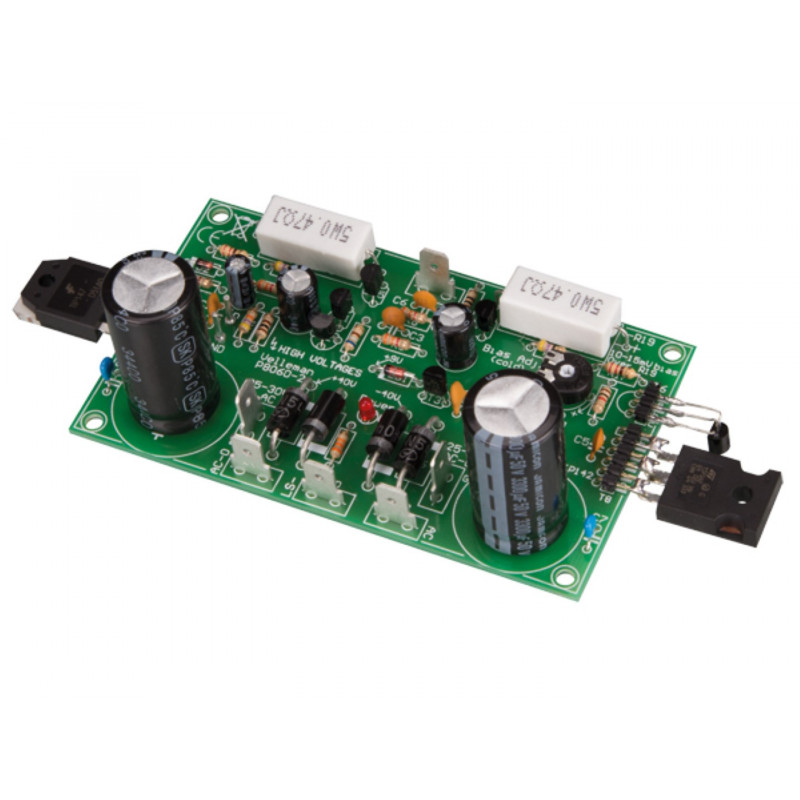

200-W-1-Kanal-Verstärkermodul-Bausatz für 4-8-Ohm-Lautsprecher

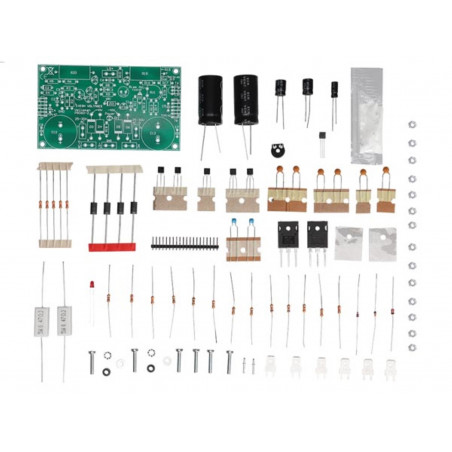

Bitte beachten Sie: Dies ist ein Bausatz. Sie erhalten alle Bauteile, die Sie mit einem Elektroniklötkolben verlöten müssen, sowie alles, was Sie zum Nachbau des abgebildeten Geräts benötigen. Der Bausatz enthält eine leicht verständliche, bebilderte Anleitung in englischer Sprache. Transformator (Artikelnummer 12030) und Kühlkörper (Artikelnummer HSVM100) sind nicht enthalten.

ERFORDERLICHE ERFAHRUNGSNIVEAU: mittel-niedrig

Auch montiert und getestet erhältlich (Code VM100).

Kompaktes Mono-Leistungsmodul inklusive Netzteil (ohne Transformator) im Selbstbaukasten. Das Set enthält alle Komponenten und Kleinteile außer Kühlkörper und Transformator. Es liefert 100 Watt effektive Leistung an 4 Ohm oder 70 Watt an 8 Ohm (200 Watt Musikleistung an 4 Ohm). Besonders geeignet für Vorverstärker, Subwoofer-Systeme, E-Gitarren- und Bassverstärker, Heimkinoanlagen etc. Schutzschaltung gegen Überlastung und Kurzschluss am Ausgang. Eine komplett montierte und getestete Version inklusive Kühlkörper ist ebenfalls erhältlich (VM100).

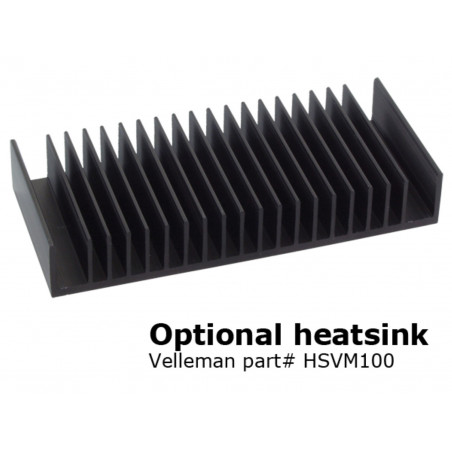

VORSICHT! NUR MIT GEEIGNETEM KÜHLKÖRPER VERWENDEN (Artikelnummer HSVM100, nicht im Lieferumfang enthalten).

NÜTZLICHE LINKS : HANDBUCH UND DATENBLATT

Eigenschaften

·         Optionaler Kühlkörper erforderlich! Auch als komplett montiertes Modul VM100 erhältlich.

·         hervorragende wirtschaftliche Rendite

·         diskrete Schaltung mit epitaxialen Darlington-Transistoren

·         Integrierte Gleichstromversorgungsschaltung mit LED-Anzeige

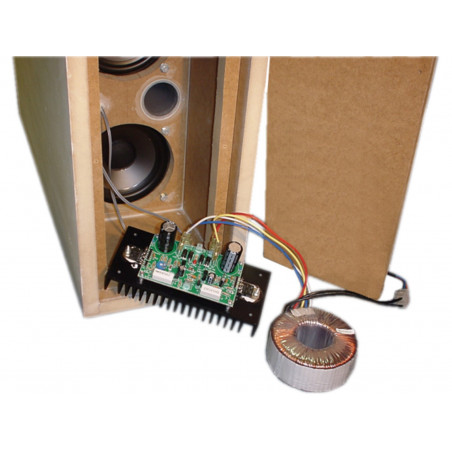

·         Ideal für aktive Lautsprechersysteme oder Subwoofer, Gitarrenverstärker, Instrumentenverstärker, Heimkinosysteme usw.

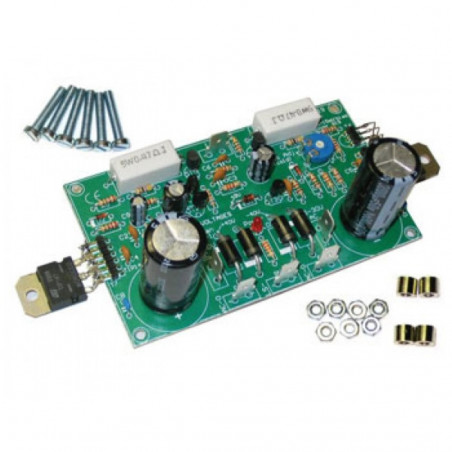

·         ausgestattet mit Transistorisolatoren, Abstandshaltern und Schrauben

·         Überlast- und Kurzschlussschutz

Technische Spezifikationen

·         System: Diskrete Bauelemente mit epitaxialen Darlington-Verstärkern

·         Ausgangsleistung:

-          200 W Musikleistung an 4 Ohm

-          100 Wrms bei 4 Ohm

-          70 W RMS an 8 Ohm

·         Verzerrung: 0,02 % bei 1 kHz/10 W

·         Frequenzgang: 3 Hz ÷ 200 kHz (-3 dB)

·         Empfindlichkeit: 0,6 Vrms

·         Signal-Rausch-Verhältnis: 115 dB

·         Betriebsanzeige: Rote LED

·         Ausgangsschutz: Überlast- und Kurzschlussschutz

·         Stromversorgung: 25-30 V AC 120 VA (Transformator mit Mittelabgriff)

·         Grundflächenabmessungen (mm): 107x62

·         Empfohlener Transformator: 12030

·         Dämpfungskoeffizient: >800

·         Empfohlener Kühlkörper: HSVM100 (vorgebohrt) oder S44/75 (ungebohrt)

Empfohlener Transformator 230 V AC Eingang, 2 x 30 V AC Ausgang: 12030: Ringkerntransformator 120 VA 2 x 30 V / 2 x 2,00 A 115 / 230 V AC Eingang, 2 x 25 V AC Ausgang: TR8040 (Ausgangsleistung
