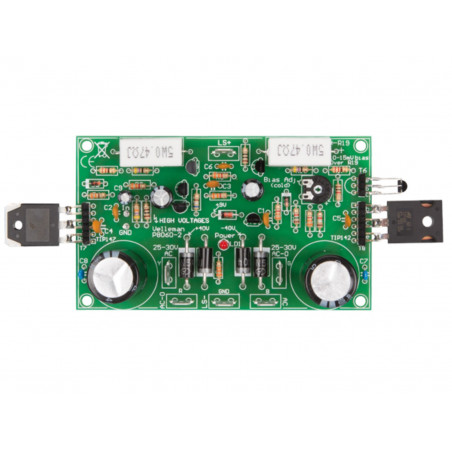

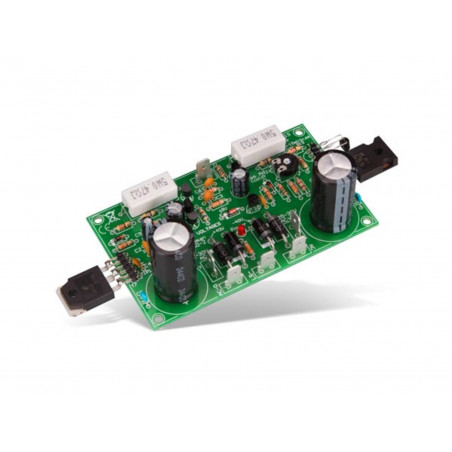

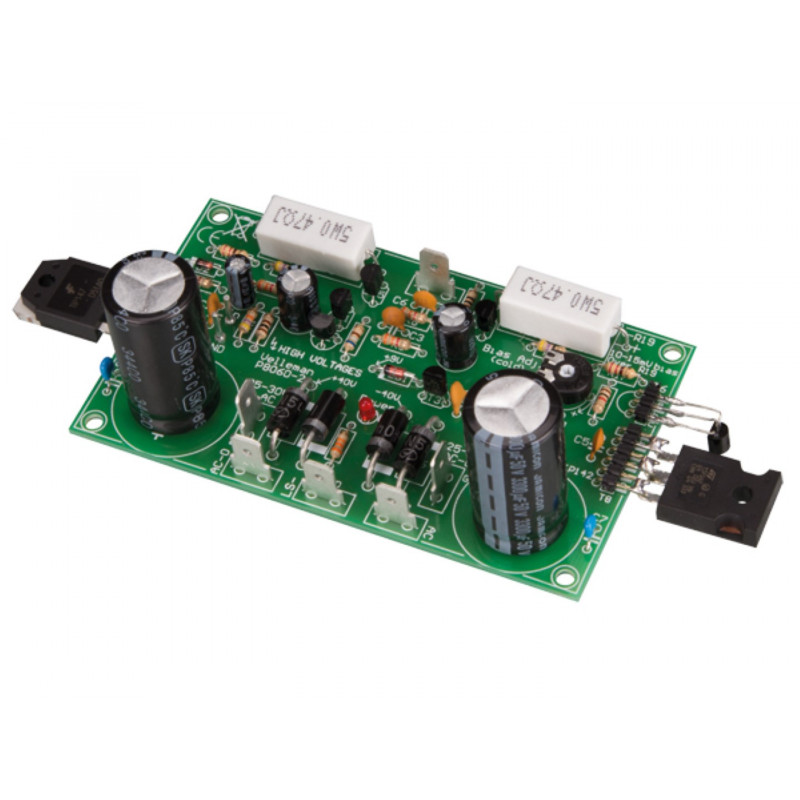

Kit de módulo amplificador de 200 W y 1 canal para altavoces de 4 a 8 ohmios.

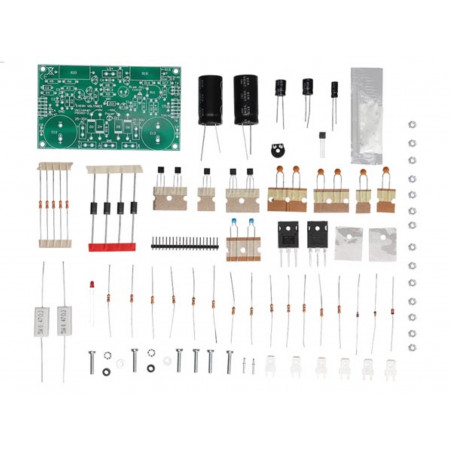

Nota: Este es un kit, por lo que recibirá componentes para soldar con un soldador electrónico y todo lo necesario para recrear el dispositivo tal como se muestra en la imagen. El kit incluye instrucciones ilustradas fáciles de entender en inglés. El transformador (código 12030) y el disipador de calor (código HSVM100) no están incluidos.

NIVEL DE EXPERIENCIA REQUERIDO: medio-bajo

También disponible ensamblado y probado (código VM100).

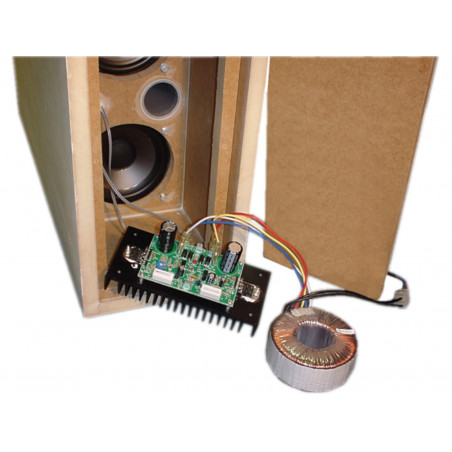

Módulo de potencia mono compacto con circuito de alimentación (transformador no incluido) en caja de montaje. El kit incluye todos los componentes y piezas pequeñas, excepto el disipador y el transformador. Ofrece una potencia efectiva de 100 vatios a 4 ohmios o 70 vatios a 8 ohmios (200 vatios musicales a 4 ohmios). Especialmente indicado para altavoces preamplificados, subwoofers, amplificación de guitarra y bajo eléctricos, sistemas de cine en casa, etc. Incorpora un circuito de protección contra sobrecargas y cortocircuitos en la salida. También está disponible una versión completamente ensamblada y probada con disipador (VM100).

PRECAUCIÓN: UTILIZAR ÚNICAMENTE CON UN DISIPADOR DE CALOR ADECUADO (código HSVM100, no incluido).

MANUAL DE ENLACES ÚTILES Y FICHA TÉCNICA

Características

·         ¡DISIPADOR DE CALOR OPCIONAL REQUERIDO! También disponible como módulo completamente ensamblado VM100.

·         Excelente rentabilidad económica

·         Diseño discreto mediante transistores Darlington epitaxiales.

·         Circuito de alimentación de CC integrado con indicador LED

·         Ideal para sistemas de altavoces activos o subwoofers, amplificadores de guitarra, amplificadores de instrumentos, sistemas de cine en casa, etc.

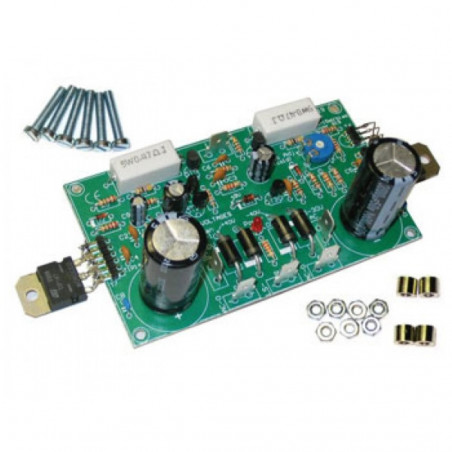

·         equipado con aislantes para transistores, espaciadores y tornillos

·         Protección contra sobrecargas y cortocircuitos

Especificaciones técnicas

·         Sistema: Componentes discretos con amplificadores Darlington epitaxiales.

·         Potencia de salida:

-          200 W de potencia musical a 4 ohmios

-          100 Wrms a 4 ohmios

-          70 Wrms a 8 ohmios

·         Distorsión: 0,02 % a 1 kHz/10 W

·         Respuesta en frecuencia: 3 Hz ÷ 200 kHz (-3 dB)

·         Sensibilidad: 0,6 Vrms

·         Relación señal/ruido: 115 dB

·         Indicador de encendido: LED rojo

·         Protección de salida: sobrecarga y cortocircuito

·         Alimentación eléctrica: 25-30 V CA 120 VA (transformador con toma central)

·         Dimensiones de la base (mm): 107x62

·         Transformador recomendado: 12030

·         coeficiente de amortiguación: >800

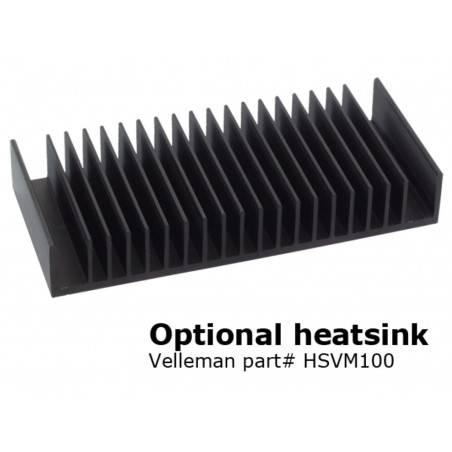

·         Disipador de calor recomendado: HSVM100 (preperforado) o S44/75 (sin perforar).

Transformador recomendado con entrada de 230 VCA y salida de 2 x 30 VCA: 12030: TRANSFORMADOR TOROIDE 120 VA 2 x 30 V / 2 x 2,00 A Entrada de 115 / 230 VCA, salida de 2 x 25 VCA: TR8040 (potencia de salida)
