Kit de module amplificateur 1 canal 200 W pour haut-parleurs 4-8 ohms

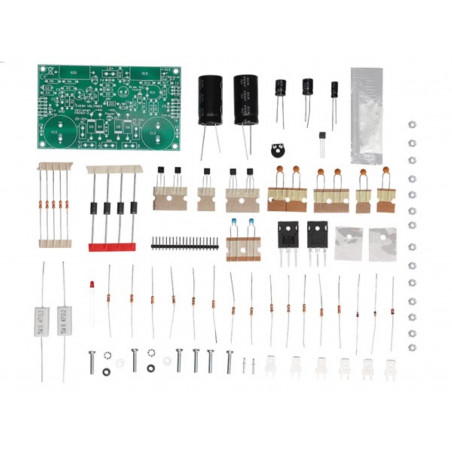

Remarque : il s’agit d’un kit. Vous recevrez donc les composants nécessaires au soudage avec un fer à souder pour électronique, ainsi que tout le nécessaire pour reproduire l’appareil tel qu’illustré. Le kit comprend des instructions illustrées en anglais, faciles à comprendre. Le transformateur (code 12030) et le dissipateur thermique (code HSVM100) ne sont pas inclus.

NIVEAU D'EXPÉRIENCE REQUIS : moyen à faible

Également disponible assemblé et testé (code VM100).

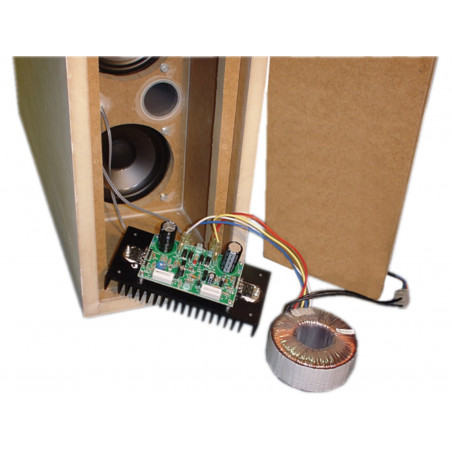

Module d'alimentation mono compact, livré avec son circuit d'alimentation (transformateur non inclus) dans un coffret à monter soi-même. Le kit comprend tous les composants et petites pièces, à l'exception du dissipateur thermique et du transformateur d'alimentation. Il délivre 100 watts efficaces sous 4 ohms ou 70 watts sous 8 ohms (200 watts musicaux sous 4 ohms). Particulièrement adapté aux enceintes préamplifiées, aux systèmes de caisson de basses, à l'amplification de guitares et basses électriques, aux systèmes home cinéma, etc. Circuit de protection contre les surcharges et les courts-circuits de sortie. Une version entièrement assemblée et testée, avec dissipateur thermique, est également disponible (VM100).

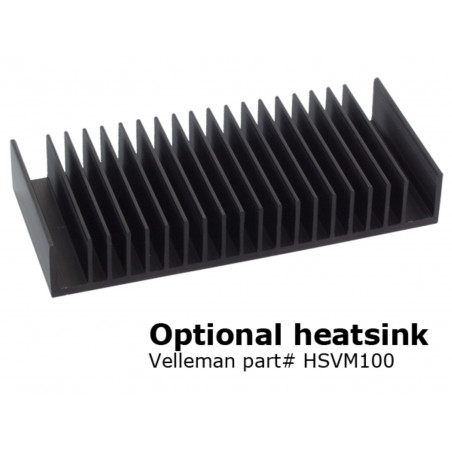

ATTENTION : À UTILISER UNIQUEMENT AVEC UN DISSIPATEUR THERMIQUE ADAPTÉ (code HSVM100, non inclus).

LIENS UTILES MANUEL ET FICHE TECHNIQUE

Caractéristiques

·         Dissipateur thermique optionnel requis ! Également disponible en module VM100 entièrement monté.

·         excellent rendement économique

·         Conception discrète utilisant des transistors Darlington épitaxiés

·         Circuit d'alimentation CC intégré avec indicateur LED

·         Idéal pour les systèmes d'enceintes actives ou les caissons de basses, les amplificateurs de guitare, les amplificateurs d'instruments, les systèmes home cinéma, etc.

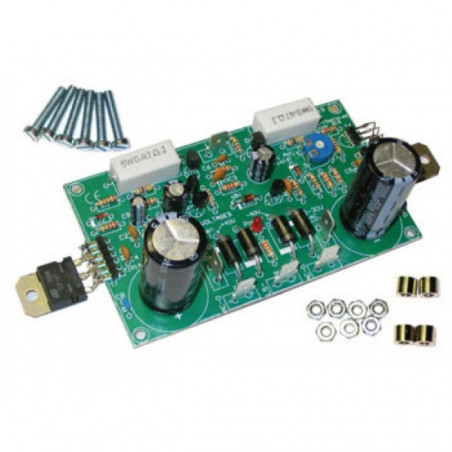

·         équipé d'isolateurs de transistors, d'entretoises et de boulons

·         protection contre les surcharges et les courts-circuits

Spécifications techniques

·         Système : Composants discrets avec amplificateurs Darlington épitaxiés

·         Puissance de sortie :

-          200 W musical @ 4 ohms

-          100 W RMS à 4 ohms

-          70 W RMS à 8 ohms

·         Distorsion : 0,02 % à 1 kHz/10 W

·         Réponse en fréquence : 3 Hz ÷ 200 kHz (-3 dB)

·         Sensibilité : 0,6 Vrms

·         Rapport signal/bruit : 115 dB

·         Indicateur d'alimentation : LED rouge

·         Protection de sortie : surcharge et court-circuit

·         Alimentation électrique : 25-30 Vca 120 VA (transformateur avec prise centrale)

·         Dimensions de la base (mm) : 107 x 62

·         Transformateur recommandé : 12030

·         Coefficient d'amortissement : >800

·         Dissipateur thermique recommandé : HSVM100 (pré-percé) ou S44/75 (non percé)

Transformateur recommandé : entrée 230 V CA, sortie 2 x 30 V CA : 12030 : Transformateur toroïdal 120 VA 2 x 30 V / 2 x 2,00 A ; entrée 115/230 V CA, sortie 2 x 25 V CA : TR8040 (puissance de sortie
