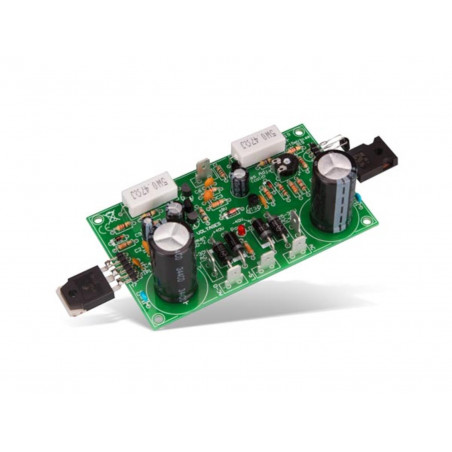

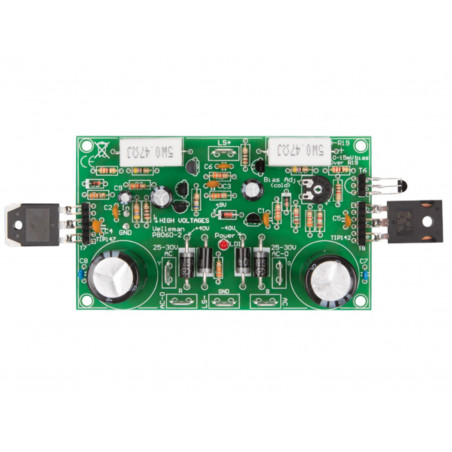

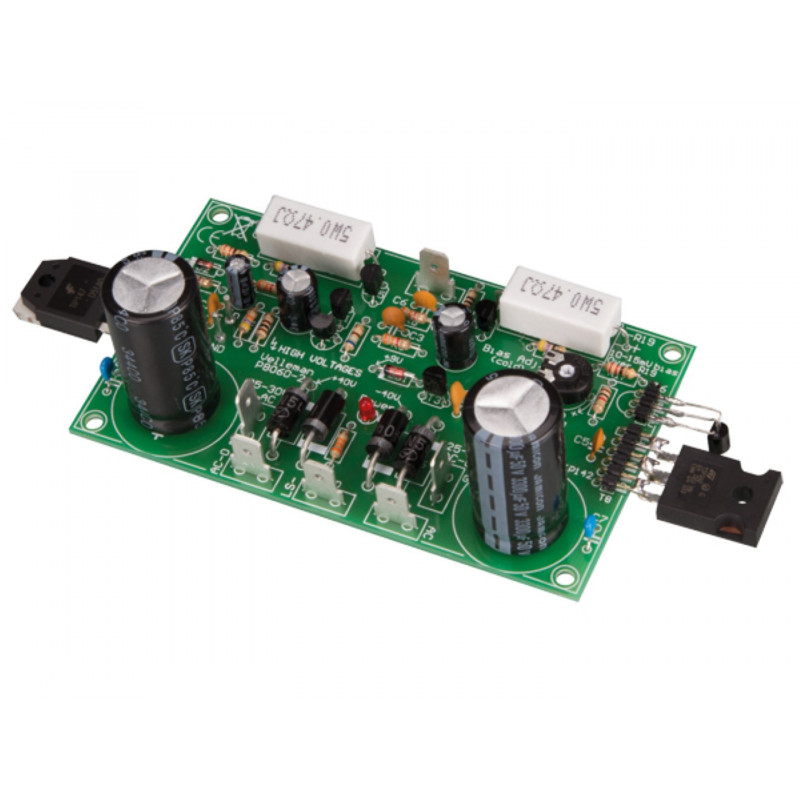

200W 1-kanaals versterkermodule bouwpakket voor luidsprekers van 4-8 ohm

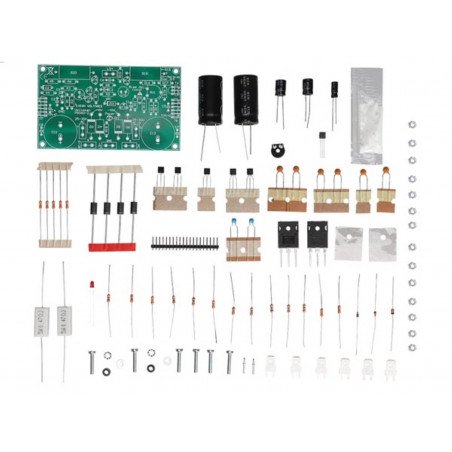

Let op: dit is een bouwpakket, dus u ontvangt de componenten die u nodig hebt om te solderen met een soldeerbout voor elektronica en alles wat u nodig hebt om het apparaat na te bouwen zoals op de afbeelding te zien is. Het bouwpakket bevat eenvoudig te begrijpen, geïllustreerde instructies in het Engels. DE TRANSFORMATOR (code 12030) EN DE KOELBLOK (code HSVM100) ZIJN NIET INBEGREPEN.

VEREIST ERVARINGSNIVEAU: gemiddeld tot laag

Ook verkrijgbaar in geassembleerde en geteste uitvoering (code VM100).

Compacte mono-vermogensmodule compleet met voedingscircuit (exclusief transformator) in een zelfbouwdoos. De kit bevat alle componenten en kleine onderdelen, behalve de koelplaat en de voedingstransformator. De module kan 100 watt effectief vermogen leveren aan een belasting van 4 ohm of 70 watt aan 8 ohm (200 muzikale watt aan 4 ohm). Bijzonder geschikt voor voorversterkers, subwoofersystemen, elektrische gitaar- en basversterkers, home cinema-systemen, enz. Beveiligingscircuit tegen overbelasting en kortsluiting aan de uitgang. Een volledig geassembleerde en geteste versie inclusief koelplaat is ook verkrijgbaar (VM100).

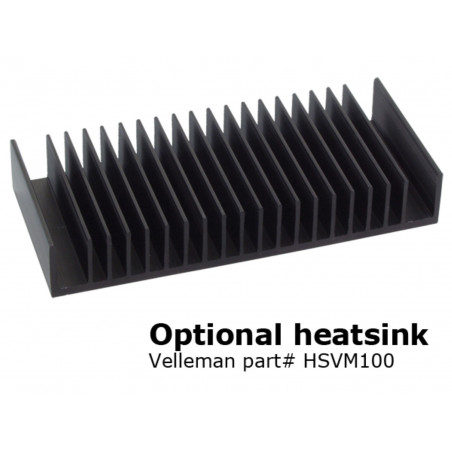

LET OP: ALLEEN GEBRUIKEN MET EEN GESCHIKTE KOELBLOK (code HSVM100, niet inbegrepen)

HANDLEIDING EN GEGEVENSBLAD MET NUTTIGE LINKS

Kenmerken

·         OPTIONELE KOELBLOK VEREIST! Ook verkrijgbaar als volledig gemonteerde module VM100

·         uitstekend economisch rendement

·         discreet ontwerp met behulp van epitaxiale Darlington-transistoren

·         Ingebouwde DC-voeding met LED-indicator

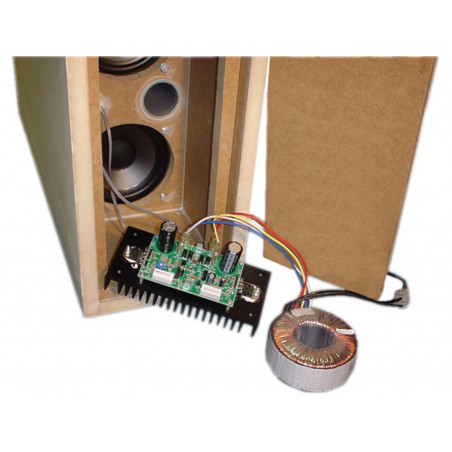

·         Ideaal voor actieve luidsprekersystemen of subwoofers, gitaarversterkers, instrumentversterkers, thuisbioscoopsystemen, enz.

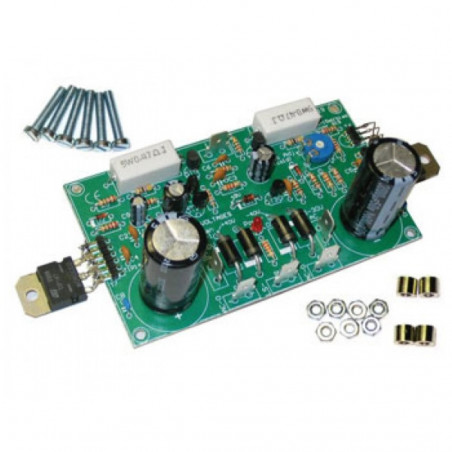

·         voorzien van transistorisolatoren, afstandhouders en bouten

·         overbelastings- en kortsluitingsbeveiliging

Technische specificaties

·         Systeem: Discrete componenten met epitaxiale Darlington-versterkers

·         Uitgangsvermogen:

-          200W muziekversterker bij 4 ohm

-          100Wrms bij 4 ohm

-          70Wrms bij 8 ohm

·         Vervorming: 0,02% bij 1 kHz/10 W

·         Frequentiebereik: 3 Hz ÷ 200 kHz (-3 dB)

·         Gevoeligheid: 0,6 Vrms

·         Signaal-ruisverhouding: 115 dB

·         Stroomindicator: Rode LED

·         Uitgangsbeveiliging: overbelasting en kortsluiting

·         Voeding: 25-30 Vac 120 VA (transformator met middenaftakking)

·         Afmetingen van de basis (mm): 107x62

·         Aanbevolen transformator: 12030

·         dempingscoëfficiënt: >800

·         Aanbevolen koelblok: HSVM100 (voorgeboord) of S44/75 (niet-voorgeboord)

Aanbevolen transformator 230VAC ingang, 2 x 30VAC uitgang: 12030: TOROÏDALE TRANSFORMATOR 120VA 2 x 30V / 2 x 2,00A 115 / 230VAC ingang, 2 x 25VAC uitgang: TR8040 (uitgangsvermogen)
