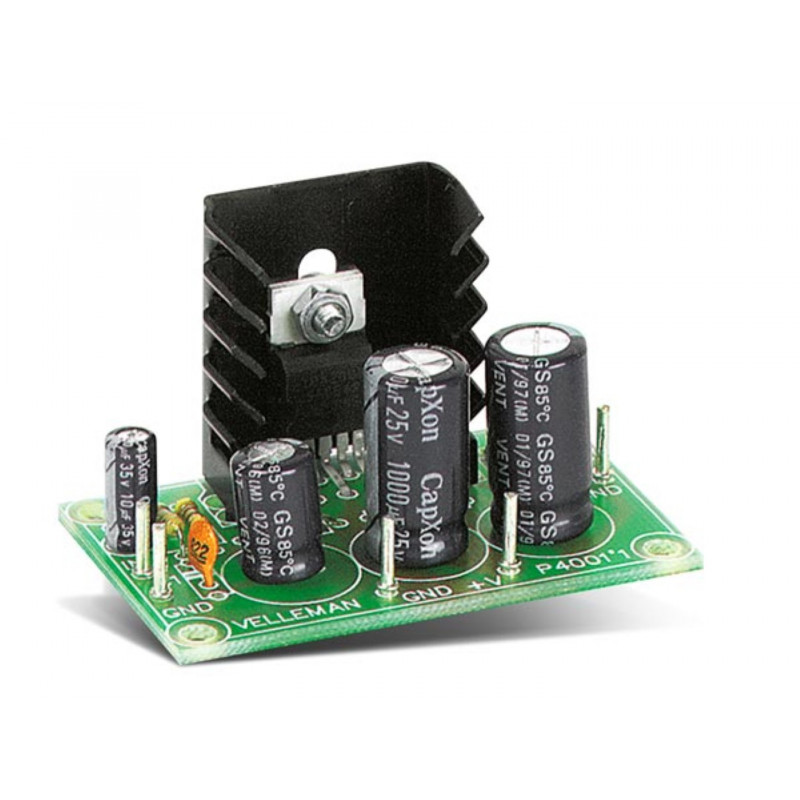

TDA 2003 7W Mono-Verstärker-Kit für 4-8 Ohm 8-18 VDC Lautsprecher

Bitte beachten Sie: Es handelt sich um einen Bausatz. Sie erhalten alle Bauteile, die Sie mit einem Elektroniklötkolben verlöten müssen, sowie alles, was Sie zum Nachbau des abgebildeten Geräts benötigen. Der Bausatz enthält eine leicht verständliche, bebilderte Anleitung in englischer Sprache.

ERFORDERLICHE ERFAHRUNGSNIVEAU: mittel-niedrig

Auch als zusammengebaute Version erhältlich (Code VM114).

Dieser kleine Verstärker basiert auf dem integrierten Schaltkreis TDA 2003 und liefert eine Effektivleistung von 4 W an 4 Ohm. Der Schaltkreis ist vollständig gegen Überlastung und Kurzschluss geschützt und arbeitet in einem breiten Versorgungsspannungsbereich.

EIGENSCHAFTEN

·         Musikausgangsleistung: 7 W / 4 Ohm

·         Ausgangsleistung (RMS): 3,5 W / 4 Ohm und 2 W / 8 Ohm

·         Klirrfaktor: 0,05 % (1 W / 1 kHz)

·         Frequenzgang: 20 Hz bis 20 kHz (-3 dB)

·         Signal-Rausch-Verhältnis: 86 dB

·         Eingangsempfindlichkeit: 40 mV / 150 kOhm

·         Überlast- und Kurzschlussschutz

·         Stromversorgung: 15 V DC (8 bis 18 V DC zulässig) / 0,5 A

·         Leiterplattengröße: 55 x 35 mm
