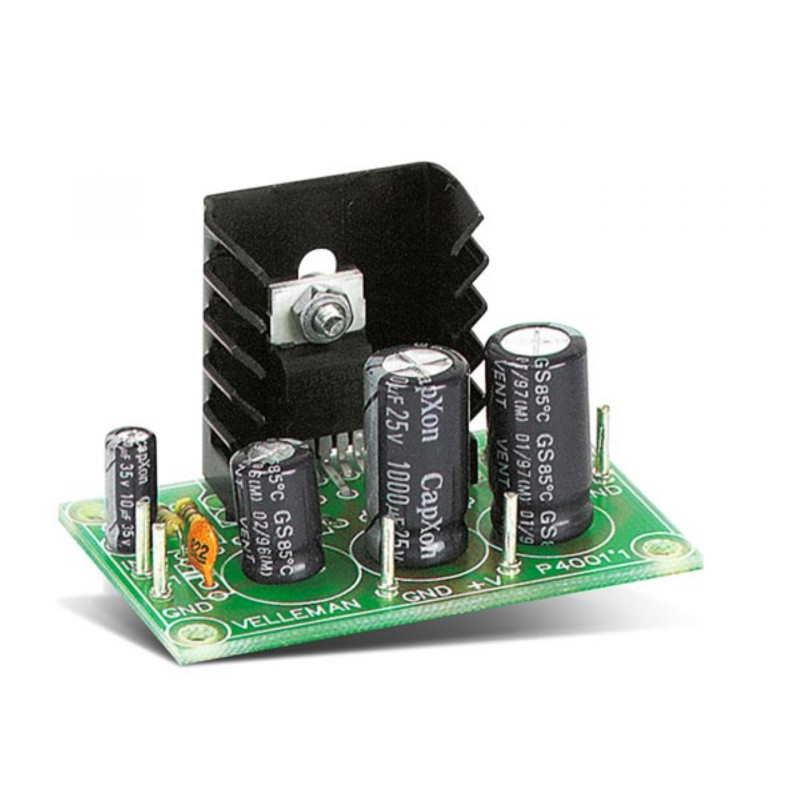

Kit amplificador mono TDA 2003 de 7 W para altavoz de 4-8 ohmios y 8-18 V CC

Nota: Este kit incluye los componentes necesarios para soldar con un soldador electrónico y todo lo necesario para recrear el dispositivo como se muestra en la imagen. El kit incluye instrucciones ilustradas fáciles de entender en inglés.

NIVEL DE EXPERIENCIA REQUERIDO: medio-bajo

También disponible en versión ensamblada (código VM114)

Este pequeño amplificador está basado en el circuito integrado TDA 2003, capaz de entregar 4 W RMS a 4 ohmios. El circuito integrado está totalmente protegido contra sobrecargas y cortocircuitos. Funciona con una amplia gama de voltajes de alimentación.

CARACTERÍSTICAS

·         Potencia de salida de música: 7 W / 4 ohmios

·         Potencia de salida (RMS): 3,5 W / 4 ohmios y 2 W / 8 ohmios

·         Distorsión armónica total: 0,05 % (1 W / 1 kHz)

·         Respuesta: 20 Hz a 20 kHz (-3 dB)

·         Relación señal/ruido: 86 dB

·         Sensibilidad de entrada: 40 mV / 150 kOhm

·         protección contra sobrecargas y cortocircuitos

·         Fuente de alimentación: 15 VCC (8 a 18 VCC permitidos) / 0,5 A

·         Tamaño de PCB: 55 x 35 mm
