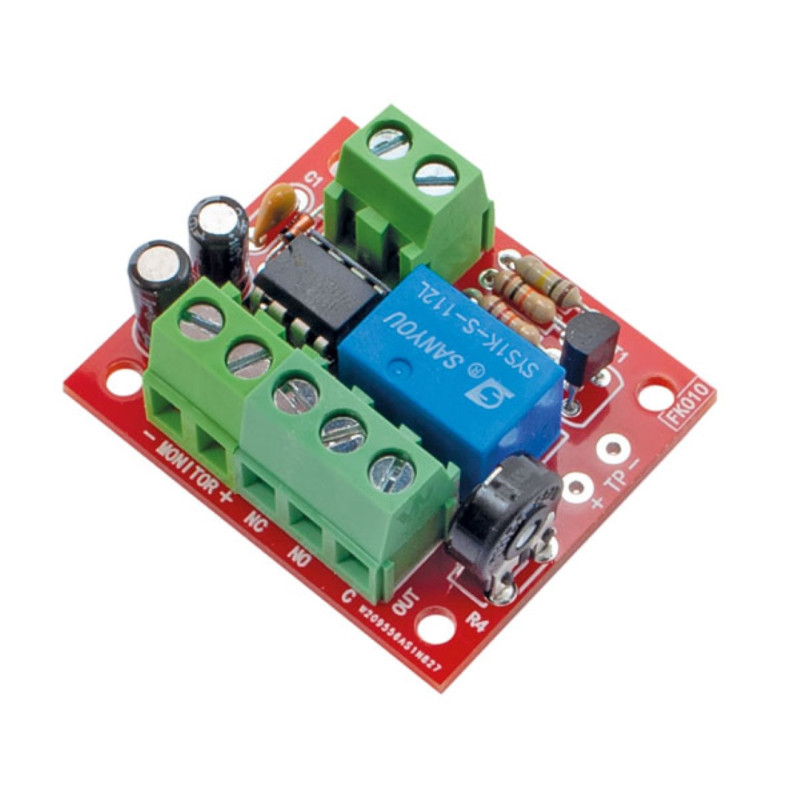

12-V-Gleichstrom-Niederspannungsschutzset – Strom- und Batterieschutz

Bitte beachten Sie: Es handelt sich um einen Bausatz. Sie erhalten alle benötigten Bauteile und alles, was Sie zum Nachbau des abgebildeten Geräts benötigen. Der Bausatz enthält eine leicht verständliche, bebilderte Anleitung in italienischer Sprache.

ERFORDERLICHE ERFAHRUNGSNIVEAU: mittel-niedrig

Die Montage und Prüfung durch Mectronica STORE ist ebenfalls möglich, indem Sie die Menge 10 des KIT-Montageservices (suchen Sie danach auf der Website) hinzufügen und diesen zusammen mit dem zu montierenden KIT in den Warenkorb legen.

Das Niederspannungsschutz-Kit ist eine elektronische Schaltung, die Batterien und Systeme, die mit Gleichspannung, typischerweise 12 V DC , betrieben werden, vor Tiefentladungen und Spannungsabfällen schützt, die sowohl die Batterien selbst als auch die angeschlossenen Geräte beschädigen können.

Das Gerät überwacht kontinuierlich die Versorgungsspannung und trennt die Last automatisch ab , wenn diese unter einen voreingestellten Wert fällt. Dadurch wird die Batterie vor Tiefentladung geschützt und sichergestellt, dass das Gerät nur dann in Betrieb ist, wenn die Spannung für einen ordnungsgemäßen Betrieb ausreicht.

Die Eingriffsschwelle lässt sich über einen Trimmer einstellen , sodass Sie den Schutzpunkt an die spezifischen Bedürfnisse des verwendeten Systems oder Akkus anpassen können. Das Set verfügt außerdem über LED-Anzeigen, mit denen Sie den Betriebszustand und den Schutzstatus überwachen können.

Dieses Set eignet sich ideal für Anwendungen im Automobilbereich, bei Freizeitfahrzeugen oder netzunabhängigen Systemen sowie für Heimwerkerprojekte, Stromverteiler, Ladestationen oder Elektronikinstallationen, bei denen es wichtig ist, eine Tiefentladung der Batterie zu verhindern.

Hauptmerkmale

• Kontinuierliche Überwachung der Gleichspannung

• Automatischer Eingriff zum Schutz vor Niederspannung

• Einstellbarer Interventionsschwellenwert

• LED-Anzeigen für den Betriebszustand

• Schützt Batterien und Verbraucher vor Tiefentladungen

• Erleichtert die Verwaltung von 12-V-Gleichstromsystemen

• Einfache Installation auch bei Selbstbausätzen.

• Ideal für den Einsatz in Kraftfahrzeugen, Booten, Wohnmobilen und Schaltschränken

Typische Anwendungen

• Batterieschutz in 12-V-Gleichstromsystemen

• Batteriebetriebssysteme

• Automobile, Wohnmobile, Wohnwagen und Wasserfahrzeuge

• Bedienfeld für elektronische Geräte

• DIY-Projekte und elektronische Prototypen

• Inselsysteme mit wiederaufladbaren Batterien

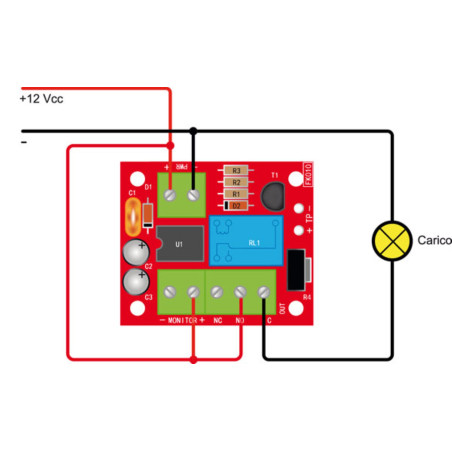

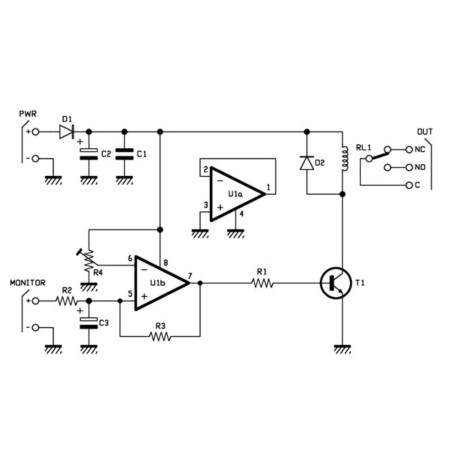

Der Lastschutz basiert auf dem dualen Operationsverstärker LM358. In Gleichstromkreisen schaltet er die Last über ein (normalerweise erregtes) Relais ab, sobald die Versorgungsspannung unter einen bestimmten Wert fällt (einstellbar über einen Trimmer). In Schaltungen mit herkömmlichen Netzteilen verhindert dieser Schutz Schäden, die beispielsweise durch eine Überlastung des Netzteils (erkennbar an einem zu starken Spannungsabfall) oder durch Bedienungsfehler verursacht werden können, die gerade bei einem zu starken Spannungsabfall auftreten können.

In batteriebetriebenen Schaltungen dient der Schutz sowohl dazu, den Betrieb von Schaltungen zu blockieren, die bei zu niedriger Spannung keinen korrekten Betrieb gewährleisten, als auch dazu, eine übermäßige Entladung der Batterie zu verhindern, um diese nicht zu beschädigen oder die wenige verbleibende Energie für andere, hierarchisch wichtigere Schaltungen zur Verfügung zu stellen.

Die Entscheidung, den Benutzerstromkreis bei in Ordnung befindlicher Spannung mit einem aktiven Relais zu versorgen und ihn andernfalls zu trennen, beruht auf einer Überlegung: Wenn die Last von der Batterie versorgt wird, ist klar, dass das Relais stromlos gemacht werden muss, wenn sich die Batterie entlädt, da es sie sonst weiter entladen würde und das Relais ab einem bestimmten Punkt abfallen und die Last wieder zuschalten würde, was wiederum eine weitere Entladung zur Folge hätte.

Technische Merkmale

• Versorgungsspannung: 12 V DC
• Maximale Schaltspannung: 125 V AC
• Stromverbrauch: 40 mA
• Interventionsschwelle: 0÷12 Vdc
• Schaltstrom: 3 A
• Überwachbare Spannung: 0–12 V DC
• Abmessungen (mm): 42x36x22
