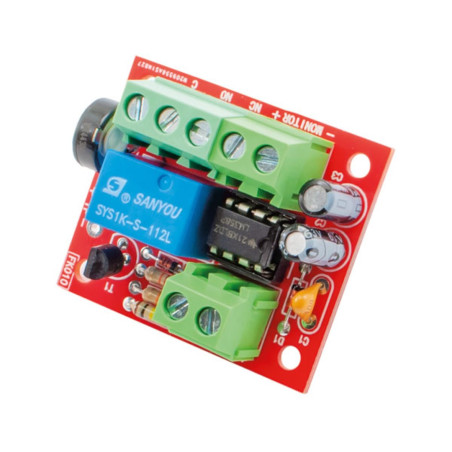

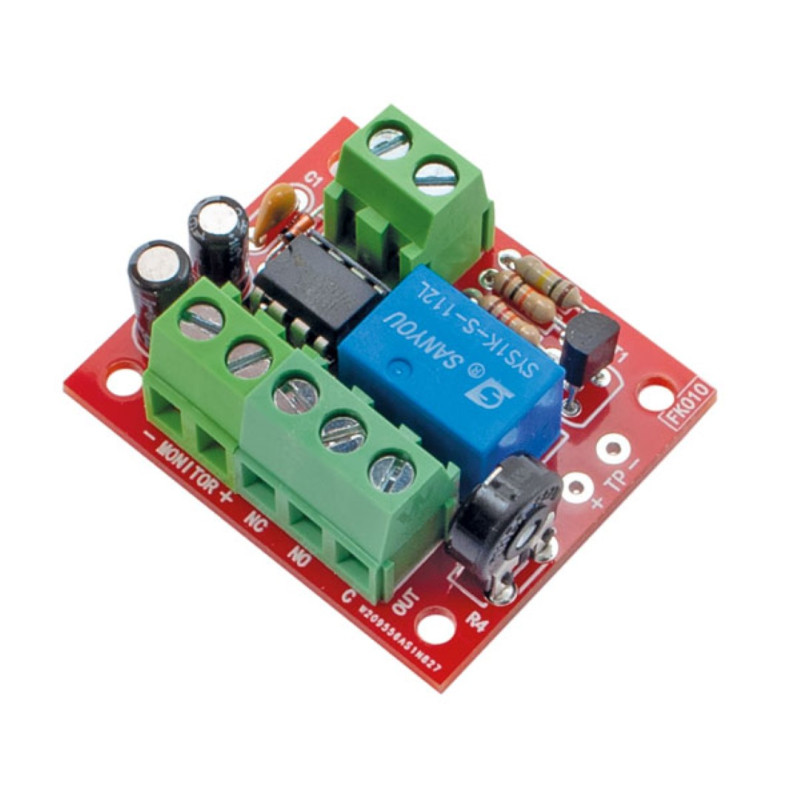

DC 12V lågspänningsskyddskit – Ström- och batteriskydd

Observera: detta är ett KIT, så du får de komponenter du behöver för att montera och allt du behöver för att återskapa enheten som visas på bilden. KIT:et innehåller lättförståeliga illustrerade instruktioner på italienska.

KRAV PÅ ERFARENHETSNIVÅ: medel-låg

Montering och testning av Mectronica STORE är också tillgängligt genom att lägga till kvantitet 10 av KIT-monteringstjänsten (sök efter den på webbplatsen) och lägga den i varukorgen tillsammans med KIT:et som ska monteras.

Lågspänningsskyddssatsen är en elektronisk krets som är utformad för att skydda batterier och system som drivs av likspänning, vanligtvis 12 V DC , från djupa urladdningar och spänningsfall som kan skada både batterierna själva och de anslutna enheterna.

Enheten övervakar kontinuerligt matningsspänningen och när den sjunker under ett förinställt värde kopplar den automatiskt bort lasten , vilket skyddar batteriet från överdriven urladdning och säkerställer att utrustningen endast fungerar när spänningen är tillräcklig för korrekt drift.

Interventionströskeln är justerbar via en trimmer , vilket gör att du kan anpassa skyddspunkten till systemets eller batteriets specifika behov. Satsen har även LED-indikatorer som låter dig övervaka driftsstatus och skyddsförhållande.

Detta kit är idealiskt för bilar, fritidsfordon eller applikationer utanför elnätet, såväl som för gör-det-själv-projekt, elpaneler, laddningsstationer eller elektronikinstallationer där det är viktigt att förhindra att ett batteri överurladdas.

Huvudfunktioner

• Kontinuerlig övervakning av likspänning

• Automatisk intervention för lågspänningsskydd

• Justerbar interventionströskel

• LED-indikatorer för driftsstatus

• Skyddar batterier och laster från djupurladdningar

• Underlättar hanteringen av 12V DC-system

• Enkel installation även i gör-det-själv-byggsatser

• Idealisk för användning i bilar, marinbilar, husbilar och elcentraler

Typiska tillämpningar

• Batteriskydd i 12 V DC-system

• Batteridrivna system

• Fordon, husbilar, husvagnar och nautiska fordon

• Kontrollpanel för elektroniska enheter

• Gör-det-själv-projekt och elektroniska prototyper

• Off-grid-system med uppladdningsbara batterier

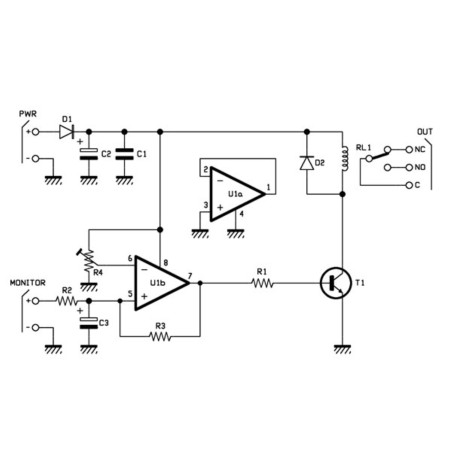

Lastskydd baserat på den dubbla operationsförstärkaren LM358. Applicerat på en likströmskrets, kopplar det bort lasten via ett relä (normalt aktiverat) när matningsspänningen sjunker under ett visst värde (justerbart via en dedikerad trimmer). I kretsar som drivs av traditionella nätaggregat förhindrar skyddet skador orsakade av till exempel en överbelastning av nätaggregatet (identifieras av ett alltför stort fall i den matade spänningen...) men också av användarens fel, vilket kan uppstå just om matningsspänningen sjunker alltför mycket.

I batteridrivna kretsar tjänar skyddet både till att blockera driften av kretsar som inte garanterar korrekt funktion vid för låg spänning, och till att förhindra överdriven urladdning av batteriet, för att undvika att skada det eller för att lämna den lilla återstående energin tillgänglig för andra hierarkiskt viktigare kretsar.

Valet att driva användarkretsen med ett aktivt relä när spänningen är OK och att annars koppla bort det härrör från en faktor: om lasten drivs av batteriet är det tydligt att reläet måste vara spänningslöst när batteriet urladdas, annars skulle det urladda det ytterligare och vid en viss punkt skulle reläet falla, vilket skulle återansluta lasten, med följden att detta skulle orsaka ytterligare urladdning.

Tekniska funktioner

• Strömförsörjningsspänning: 12 Vdc
• Max kopplingsspänning: 125 Vac
• Strömförbrukning: 40 mA
• Interventionströskel: 0÷12 Vdc
• Kopplingsström: 3 A
• Övervakningsbar spänning: 0÷12 Vdc
• Mått (mm): 42x36x22
