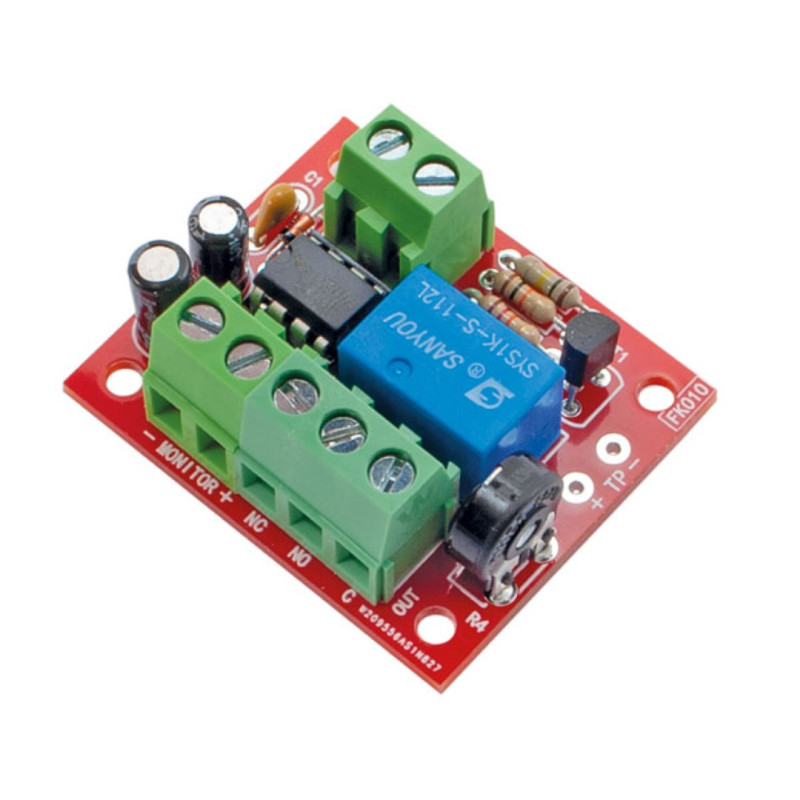

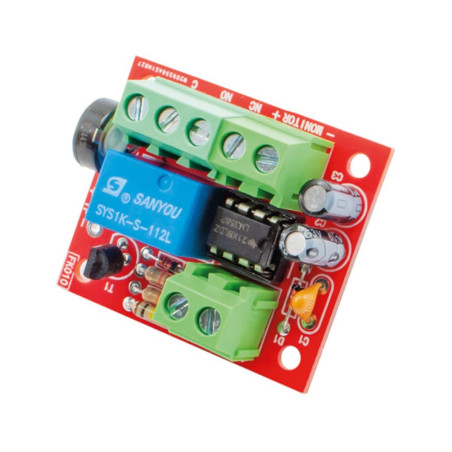

Kit de protección de bajo voltaje de 12 V CC: protección de energía y batería

Nota: Este es un KIT, por lo que recibirá los componentes necesarios para ensamblar y todo lo necesario para recrear el dispositivo como se muestra en la imagen. El KIT incluye instrucciones ilustradas fáciles de entender en italiano.

NIVEL DE EXPERIENCIA REQUERIDO: medio-bajo

El montaje y prueba por parte de Mectronica STORE también está disponible añadiendo la cantidad 10 del servicio de montaje del KIT (búscalo en la web) y agregándolo al carrito junto con el KIT a montar.

El Kit de Protección de Bajo Voltaje es un circuito electrónico diseñado para proteger baterías y sistemas alimentados por voltaje directo, típicamente 12 V DC , de descargas profundas y caídas de voltaje que pueden dañar tanto las baterías como los dispositivos conectados.

El dispositivo monitorea continuamente el voltaje de suministro y, cuando cae por debajo de un valor preestablecido, desconecta automáticamente la carga , protegiendo la batería de una descarga excesiva y asegurando que el equipo solo funcione cuando el voltaje sea suficiente para su correcto funcionamiento.

El umbral de intervención se ajusta mediante un potenciómetro , lo que permite adaptar el punto de protección a las necesidades específicas del sistema o la batería en uso. El kit también incluye indicadores LED que permiten supervisar el estado de funcionamiento y la protección.

Este kit es ideal para aplicaciones automotrices, de vehículos recreativos o fuera de la red, así como para proyectos de bricolaje, paneles de energía, estaciones de carga o instalaciones electrónicas donde es esencial evitar que una batería se descargue demasiado.

Características principales

• Monitoreo continuo de voltaje de CC

• Intervención automática para protección de baja tensión

• Umbral de intervención ajustable

• Indicadores LED de estado de funcionamiento

• Protege las baterías y cargas de descargas profundas.

• Facilita la gestión de sistemas de 12 V CC

• Fácil instalación incluso en kits de bricolaje

• Ideal para uso en automóviles, embarcaciones, caravanas y paneles eléctricos.

Aplicaciones típicas

• Protección de la batería en sistemas de 12 V CC

• Sistemas de energía por batería

• Automoción, autocaravanas, caravanas y náutica

• Panel de control para dispositivos electrónicos

• Proyectos de bricolaje y prototipos electrónicos

• Sistemas fuera de la red con baterías recargables

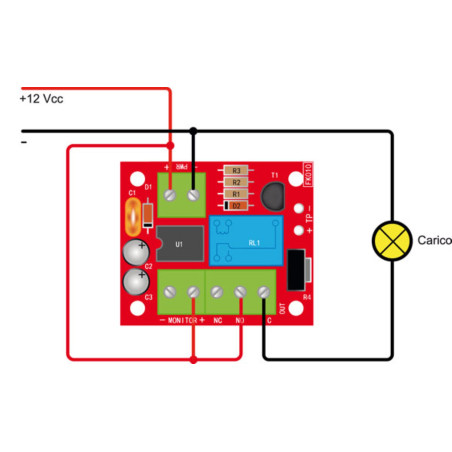

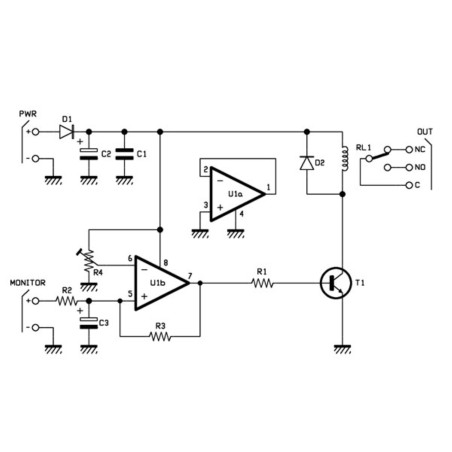

Protección de carga basada en el amplificador operacional dual LM358. Aplicada a un circuito de CC, desconecta la carga mediante un relé (normalmente activado) cuando la tensión de alimentación cae por debajo de un valor determinado (ajustable mediante un potenciómetro específico). En circuitos alimentados por fuentes de alimentación tradicionales, la protección previene daños causados, por ejemplo, por una sobrecarga de la fuente de alimentación (identificada por una caída excesiva de la tensión suministrada), pero también por un mal funcionamiento del usuario, que podría ocurrir precisamente si la tensión de alimentación cae excesivamente.

En los circuitos alimentados por baterías, la protección sirve tanto para bloquear el funcionamiento de circuitos que no garantizan un correcto funcionamiento a una tensión demasiado baja, como para evitar una descarga excesiva de la batería, para no dañarla o para dejar la poca energía restante disponible para otros circuitos jerárquicamente más importantes.

La elección de alimentar el circuito del usuario con un relé activo cuando el voltaje es correcto y desconectarlo en caso contrario surge de una consideración: si la carga es alimentada por la batería, está claro que el relé debe desenergizarse cuando la batería se está descargando, de lo contrario la descargaría aún más y en un punto determinado el relé caería, reconectando la carga, con la consecuencia de que esto causaría una descarga adicional.

Características técnicas

• Tensión de alimentación: 12 Vdc
• Tensión máxima de conmutación: 125 V CA
• Consumo de corriente: 40 mA
• Umbral de intervención: 0÷12 Vdc
• Corriente de conmutación: 3 A
• Voltaje monitorizable: 0÷12 Vdc
• Dimensiones (mm): 42x36x22
