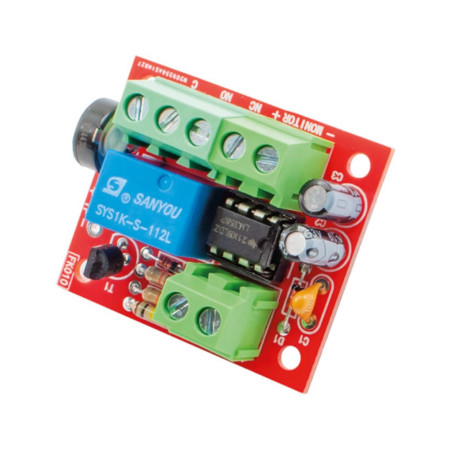

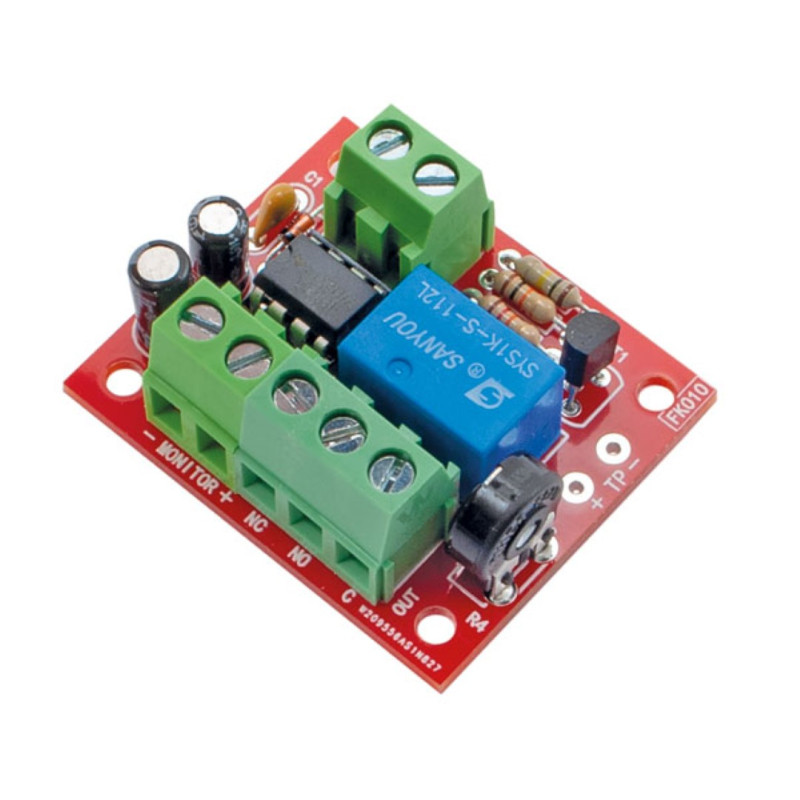

Kit de protection contre les sous-tensions 12 V CC – Protection de l'alimentation et de la batterie

Remarque : il s’agit d’un kit, vous recevrez donc les composants nécessaires à l’assemblage et tout ce qu’il vous faut pour recréer l’appareil tel qu’illustré. Le kit comprend des instructions illustrées et faciles à comprendre, en italien.

NIVEAU D'EXPÉRIENCE REQUIS : moyen à faible

Le montage et les tests par Mectronica STORE sont également disponibles en ajoutant une quantité de 10 du service de montage de KIT (recherchez-le sur le site) et en l'ajoutant au panier avec le KIT à assembler.

Le kit de protection contre les basses tensions est un circuit électronique conçu pour protéger les batteries et les systèmes alimentés en tension continue, généralement 12 V CC , contre les décharges profondes et les chutes de tension qui peuvent endommager à la fois les batteries elles-mêmes et les appareils connectés.

L'appareil surveille en permanence la tension d'alimentation et, lorsqu'elle descend en dessous d'une valeur prédéfinie, déconnecte automatiquement la charge , protégeant ainsi la batterie contre une décharge excessive et garantissant que l'équipement ne fonctionne que lorsque la tension est suffisante pour un fonctionnement correct.

Le seuil d'intervention est réglable par un potentiomètre , ce qui permet d'adapter le point de protection aux besoins spécifiques du système ou de la batterie utilisée. Le kit comprend également des indicateurs LED permettant de contrôler l'état de fonctionnement et le niveau de protection.

Ce kit est idéal pour les applications automobiles, les véhicules de loisirs ou les systèmes hors réseau, ainsi que pour les projets de bricolage, les panneaux électriques, les stations de recharge ou les installations électroniques où il est essentiel d'empêcher la décharge excessive d'une batterie.

Caractéristiques principales

• Surveillance continue de la tension continue

• Intervention automatique pour la protection contre les basses tensions

• seuil d'intervention ajustable

• Voyants LED indiquant l'état de fonctionnement

• Protège les batteries et les charges contre les décharges profondes.

• Facilite la gestion des systèmes 12 V CC

• Installation facile même dans les kits à monter soi-même

• Idéal pour une utilisation dans les secteurs automobile, marin, des camping-cars et des panneaux électriques

Applications typiques

• Protection des batteries dans les systèmes 12 V CC

• Systèmes d'alimentation par batterie

• Automobile, camping-cars, caravanes et nautisme

• Panneau de commande pour appareils électroniques

• Projets de bricolage et prototypes électroniques

• Systèmes hors réseau avec batteries rechargeables

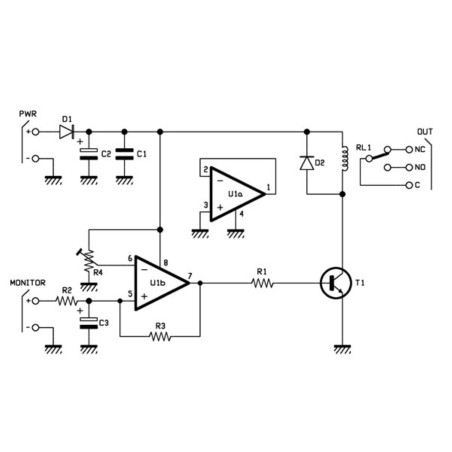

Protection de charge basée sur un double amplificateur opérationnel LM358. Appliquée à un circuit CC, elle déconnecte la charge via un relais (normalement alimenté) lorsque la tension d'alimentation chute en dessous d'une certaine valeur (réglable par un potentiomètre dédié). Dans les circuits alimentés par des alimentations classiques, cette protection prévient les dommages causés, par exemple, par une surcharge de l'alimentation (identifiée par une chute de tension excessive) mais aussi par une erreur de manipulation, qui peut survenir précisément en cas de chute de tension excessive.

Dans les circuits alimentés par batterie, la protection sert à la fois à bloquer le fonctionnement des circuits qui ne garantissent pas un fonctionnement correct à une tension trop basse, et à empêcher une décharge excessive de la batterie, afin d'éviter de l'endommager ou de laisser le peu d'énergie restante disponible pour d'autres circuits hiérarchiquement plus importants.

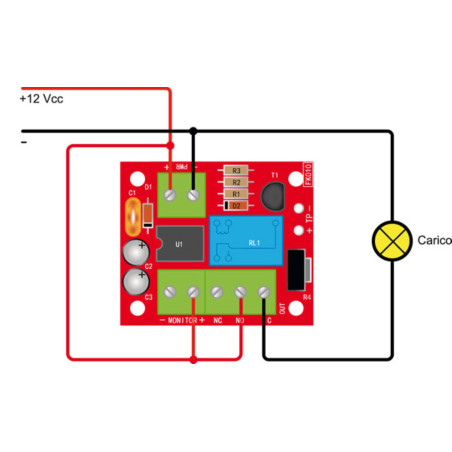

Le choix d'alimenter le circuit utilisateur avec un relais actif lorsque la tension est correcte et de le déconnecter dans le cas contraire découle d'une considération : si la charge est alimentée par la batterie, il est clair que le relais doit être mis hors tension lorsque la batterie se décharge, sinon il la déchargerait davantage et à un certain point le relais se désactiverait, reconnectant la charge, ce qui aurait pour conséquence de provoquer une décharge supplémentaire.

Caractéristiques techniques

• Tension d'alimentation : 12 Vcc
• Tension de commutation maximale : 125 Vca
• Consommation de courant : 40 mA
• Seuil d'intervention : 0 à 12 Vcc
• Courant de commutation : 3 A
• Tension surveillable : 0 à 12 Vcc
• Dimensions (mm) : 42 x 36 x 22
