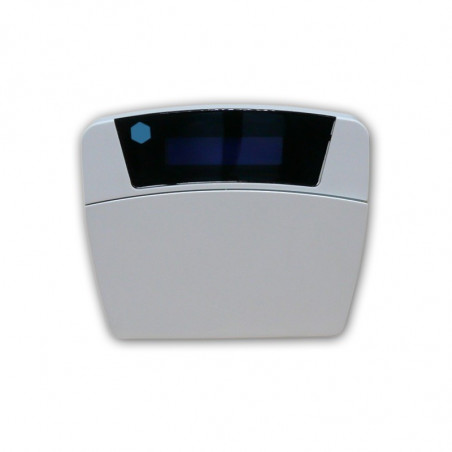

Combinatore Telefonico GSM/PSTN per Antifurto con SMS, Chiamate Vocali e Controllo Remoto

Il Combinatore Telefonico GSM/PSTN è un dispositivo multifunzione progettato per la gestione di sistemi antifurto, segnalazioni di allarme e controllo remoto di apparecchiature elettriche ed elettroniche.

Un unico apparecchio permette di ricevere segnalazioni tramite SMS e chiamate vocali, utilizzare la tradizionale linea telefonica PSTN e comandare a distanza dispositivi come caldaie, cancelli automatici, illuminazione, serrande e sistemi di automazione.

Il dispositivo supporta la rete mobile GSM Quad-Band 850/900/1800/1900 MHz e la linea telefonica analogica PSTN. Le due modalità possono essere utilizzate insieme oppure separatamente.

COMBINATORE TELEFONICO GSM E PSTN

Collegato a una centrale antifurto, sensori o altre apparecchiature, il combinatore può reagire automaticamente a un segnale di allarme effettuando le azioni programmate.

In funzione dell'ingresso utilizzato può:

• inviare SMS di allarme;
• effettuare chiamate telefoniche;
• riprodurre messaggi vocali registrati;
• utilizzare la rete GSM e/o PSTN;
• segnalare differenti tipologie di evento;
• notificare cambiamenti di stato degli ingressi.

Sono disponibili fino a 20 locazioni per la memorizzazione dei numeri telefonici, con posizioni dedicate agli SMS e alle chiamate.

4 INGRESSI PER ALLARMI ED EVENTI

Il combinatore dispone di 4 ingressi trigger indipendenti.

Trigger 1 – attivazione positiva +12V
Fornendo +12V all'ingresso per almeno 3 secondi, il dispositivo può inviare SMS ed effettuare chiamate tramite GSM/PSTN con riproduzione del messaggio vocale.

Trigger 2 – attivazione positiva +12V
Secondo ingresso indipendente utilizzabile per gestire una diversa tipologia di allarme o evento.

Trigger 3 – attivazione negativa GND
L'attivazione portando l'ingresso a massa permette di generare chiamate tramite linea PSTN con riproduzione del messaggio. Se la PSTN non è disponibile, il dispositivo può effettuare la segnalazione tramite SMS GSM.

Trigger 4 – attivazione negativa GND
Permette di inviare un SMS di segnalazione al cambiamento di stato dell'ingresso.

Quest'ultima funzione è particolarmente utile per realizzare, ad esempio, un allarme di mancanza della rete elettrica, utilizzando un opportuno relè esterno.

Per segnalare un blackout è necessario mantenere alimentato il combinatore tramite batteria tampone o UPS esterno.

CONTROLLO REMOTO TRAMITE SMS

Il combinatore può essere utilizzato anche come sistema di telecontrollo GSM, permettendo di comandare apparecchiature a distanza attraverso semplici SMS.

Può essere utilizzato per:

• accendere o spegnere una caldaia;
• controllare il riscaldamento;
• comandare luci;
• aprire cancelli;
• controllare serrande;
• comandare relè;
• attivare apparecchiature elettroniche;
• gestire sistemi di automazione.

3 USCITE CONTROLLABILI TRAMITE SMS

Uscita 1 – comando impulsivo

Attivabile tramite SMS con un impulso di circa 2 secondi.

L'uscita fornisce un negativo durante l'attivazione e può comandare un relè esterno 12V DC, non fornito.

Uscita 2 – impulso oppure ON/OFF

Può funzionare come pulsante temporizzato di circa 2 secondi oppure come interruttore ON/OFF, risultando ideale per caldaie, luci e altre apparecchiature.

Uscita 3 – impulso oppure ON/OFF

Permette di controllare in maniera indipendente una seconda apparecchiatura con funzionamento impulsivo oppure ON/OFF.

APRICANCELLO TRAMITE CHIAMATA SENZA RISPOSTA

Una quarta uscita è dedicata alla pratica funzione apricancello GSM.

Chiamando il dispositivo da un numero precedentemente autorizzato, il combinatore riconosce il chiamante e attiva il relè per circa 3 secondi.

La chiamata viene immediatamente riagganciata senza risposta, permettendo di utilizzare il proprio telefono come telecomando per il cancello.

Il relè dispone di contatti:

• C – Comune
• NA – Normalmente Aperto
• NC – Normalmente Chiuso

È quindi possibile collegarlo agli ingressi di comando a bassa tensione di numerose centrali per cancelli automatici.

La funzione può essere autorizzata o disabilitata individualmente per i numeri memorizzati, fino a un massimo di 20 numeri.

AUDIO BIDIREZIONALE – PARLA E ASCOLTA

Grazie al microfono e all'altoparlante integrati, è possibile effettuare il monitoraggio audio remoto del luogo di installazione.

Durante una chiamata GSM autorizzata è possibile utilizzare la modalità di solo ascolto oppure la comunicazione bidirezionale parla/ascolta.

La funzione può essere abilitata esclusivamente per i numeri telefonici autorizzati.

MESSAGGI VOCALI E SMS PERSONALIZZABILI

Il combinatore permette di registrare 2 messaggi vocali, riprodotti automaticamente durante le chiamate di allarme.

Gli SMS predefiniti possono inoltre essere modificati dall'utente per identificare immediatamente il tipo di evento, ad esempio:

• allarme intrusione;
• allarme tecnico;
• mancanza rete elettrica;
• allarme garage;
• cambio stato ingresso.

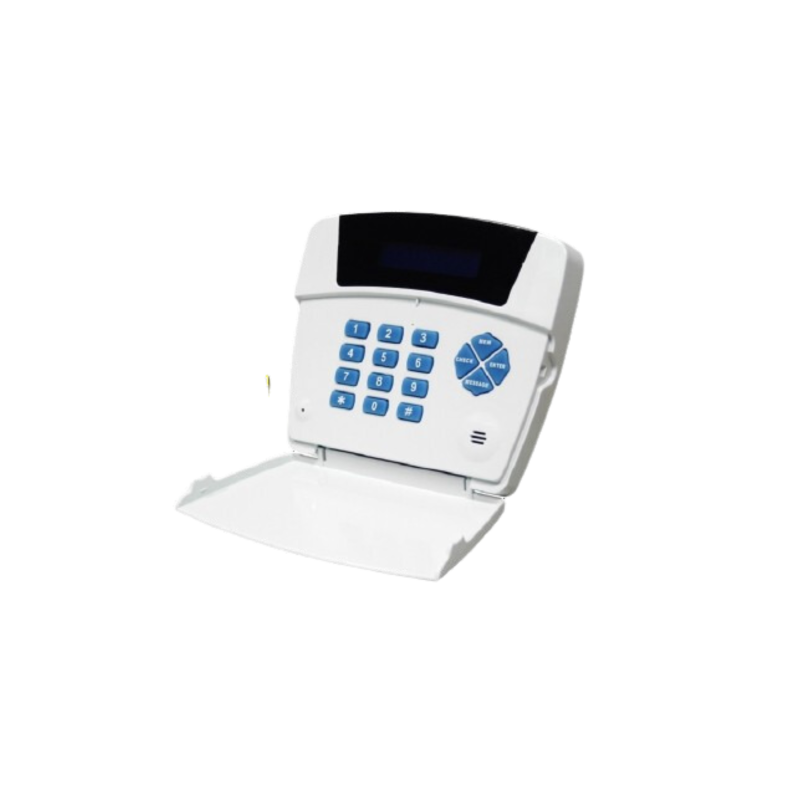

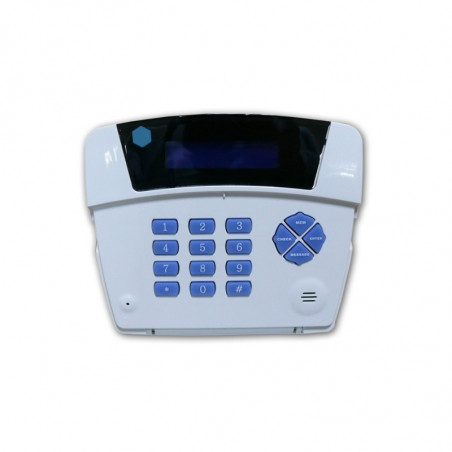

DISPLAY LCD E TASTIERA

Il dispositivo dispone di display LCD retroilluminato e tastiera integrata, che consentono di effettuare direttamente le principali operazioni di configurazione.

Le funzioni sensibili sono protette tramite password per impedire l'accesso e il controllo da parte di utenti non autorizzati.

MONITORAGGIO REMOTO

Tramite SMS è possibile gestire diverse funzioni del dispositivo, tra cui:

• verifica dello stato degli ingressi;
• verifica dello stato delle uscite;
• attivazione e disattivazione degli ingressi di allarme;
• comando remoto delle uscite;
• monitoraggio dello stato del sistema.

SPECIFICHE TECNICHE

Tipologia: combinatore telefonico GSM/PSTN
Rete mobile: GSM
Frequenze GSM: Quad-Band 850/900/1800/1900 MHz
Linea telefonica: PSTN analogica
Alimentazione: 12V DC / circa 100mA
Alimentatore/batteria: non forniti
Ingressi trigger: 4
Attivazione ingressi: positiva +12V o negativa GND secondo ingresso
Tempo minimo trigger: circa 3 secondi
Uscite controllabili tramite SMS: 3
Modalità uscite: impulsiva e ON/OFF secondo uscita
Uscita apricancello: 1 relè dedicato
Comando apricancello: chiamata senza risposta
Durata impulso: circa 3 secondi
Contatti relè: C / NA / NC
Numeri memorizzabili: fino a 20
Messaggi vocali: 2 registrabili
SMS: personalizzabili
Display: LCD retroilluminato
Tastiera: integrata
Microfono e altoparlante: integrati
Audio bidirezionale: sì
Monitoraggio remoto: tramite SMS
Protezione funzioni: password

UN SOLO DISPOSITIVO PER ALLARME E TELECONTROLLO

La combinazione di GSM, PSTN, 4 ingressi di allarme e diverse uscite comandabili a distanza rende il dispositivo molto più di un semplice combinatore telefonico.

Può segnalare allarmi, inviare SMS, effettuare chiamate vocali, monitorare ingressi e comandare apparecchiature a distanza, offrendo una soluzione completa per sicurezza, automazione e telecontrollo.
