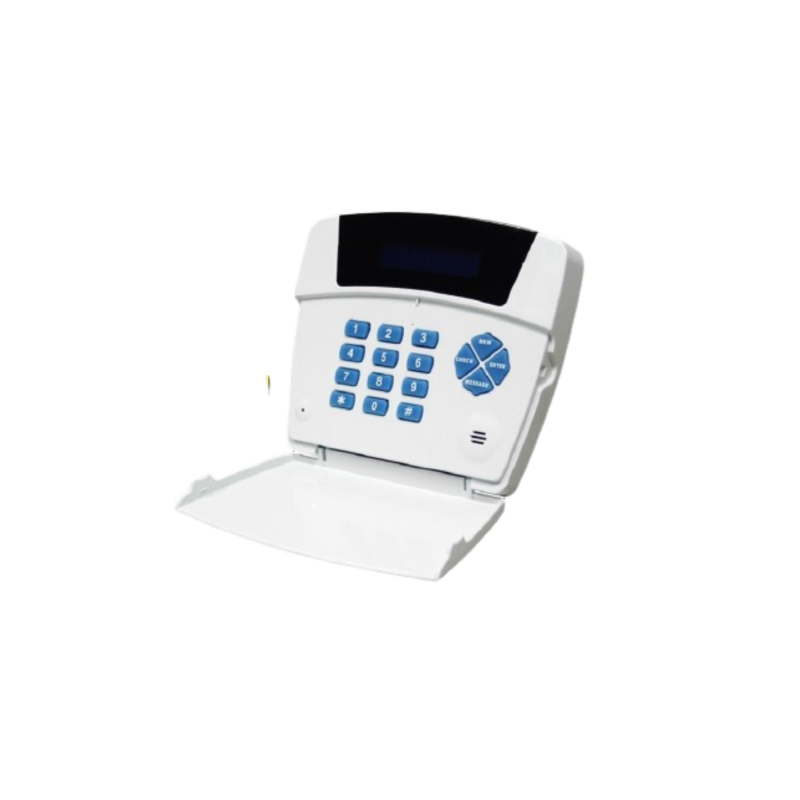

Composeur téléphonique GSM/PSTN pour alarme antivol avec SMS, appels vocaux et télécommande

Le composeur téléphonique GSM/PSTN est un appareil multifonctionnel conçu pour la gestion des systèmes d'alarme antivol, des signaux d'alarme et la commande à distance d'équipements électriques et électroniques .

Un seul appareil vous permet de recevoir des notifications par SMS et appels vocaux , d'utiliser la ligne téléphonique RTC traditionnelle et de contrôler à distance des appareils tels que des chaudières, des portails automatiques, l'éclairage, des volets et des systèmes d'automatisation .

L'appareil est compatible avec le réseau mobile quadribande GSM 850/900/1800/1900 MHz et la ligne téléphonique analogique RTC. Les deux modes peuvent être utilisés simultanément ou séparément.

COMPOSEUR TÉLÉPHONIQUE GSM ET PSTN

Connecté à un panneau de commande d'alarme antivol, à des capteurs ou à d'autres équipements, le composeur peut réagir automatiquement à un signal d'alarme en exécutant des actions programmées.

Selon les données d'entrée utilisées, il peut :

• envoyer un SMS d'alarme ;
• passer des appels téléphoniques ;
• diffuser des messages vocaux enregistrés ;
• utiliser le réseau GSM et/ou PSTN ;
• signaler différents types d'événements ;
• notifier les changements d'état des entrées.

Jusqu'à 20 emplacements sont disponibles pour le stockage des numéros de téléphone , avec des emplacements dédiés aux SMS et aux appels.

4 ENTRÉES POUR LES ALARMES ET LES ÉVÉNEMENTS

Le combinateur possède 4 entrées de déclenchement indépendantes .

Déclencheur 1 – activation positive +12 V
En fournissant une tension de +12V à l'entrée pendant au moins 3 secondes, l'appareil peut envoyer des SMS et passer des appels via GSM/PSTN avec lecture des messages vocaux.

Déclencheur 2 – activation positive +12 V
Deuxième entrée indépendante pouvant être utilisée pour gérer un autre type d'alarme ou d'événement.

Déclencheur 3 – activation de la masse négative
L'activation par mise à la terre de l'entrée permet de passer des appels via la ligne RTC avec lecture des messages. Si la ligne RTC est indisponible, l'appareil peut envoyer une notification par SMS GSM.

Déclencheur 4 – activation de la masse négative
Permet d'envoyer une notification par SMS lorsque l'état de la saisie change.

Cette dernière fonction est particulièrement utile pour créer, par exemple, une alarme de coupure de courant , à l'aide d'un relais externe approprié.

Pour signaler une panne de courant, il est nécessaire de maintenir le combinateur alimenté par une batterie tampon ou un onduleur externe .

TÉLÉCOMMANDE PAR SMS

Le combinateur peut également être utilisé comme système de télécommande GSM , vous permettant de contrôler l'équipement à distance par simple SMS.

Il peut être utilisé pour :

• allumer ou éteindre une chaudière ;
• vérifier le chauffage ;
• lumières de contrôle ;
• portes ouvertes;
• vérifier les volets;
• relais de commande ;
• activer les équipements électroniques ;
• gérer les systèmes d'automatisation.

3 SORTIES CONTRÔLÉES PAR SMS

Sortie 1 – commande d'impulsion

Activé par SMS avec une impulsion d'environ 2 secondes .

La sortie fournit une tension négative lors de l'activation et peut commander un relais externe 12 V CC (non fourni).

Sortie 2 – impulsion ou marche/arrêt

Il peut servir de bouton temporisé pendant environ 2 secondes ou d' interrupteur marche/arrêt , ce qui le rend idéal pour les chaudières, les éclairages et autres équipements.

Sortie 3 – impulsion ou marche/arrêt

Il vous permet de contrôler indépendamment un deuxième appareil avec un fonctionnement impulsif ou marche/arrêt.

OUVERTURE DE PORTAIL PAR APPEL MANQUÉ

Une quatrième sortie est dédiée à la fonction pratique d'ouverture de portail GSM .

En appelant l'appareil à partir d'un numéro préalablement autorisé, le composeur reconnaît l'appelant et active le relais pendant environ 3 secondes .

L'appel est immédiatement raccroché sans réponse, ce qui vous permet d'utiliser votre téléphone comme télécommande pour le portail.

Le relais possède des contacts :

• C – Municipalité
• NA – Normalement ouvert
• NC – Normalement fermé

Il est donc possible de le connecter aux entrées de commande basse tension de nombreuses unités de commande de portail automatique.

La fonction peut être activée ou désactivée individuellement pour les numéros enregistrés, jusqu'à un maximum de 20 numéros .

AUDIO BIDIRECTIONNEL – PARLER ET ÉCOUTER

Grâce au microphone et au haut-parleur intégrés , la surveillance audio à distance du lieu d'installation est possible.

Lors d'un appel GSM autorisé, vous pouvez utiliser le mode écoute seule ou la communication bidirectionnelle parole/écoute .

Cette fonctionnalité ne peut être activée que pour les numéros de téléphone autorisés.

MESSAGES VOCAUX ET SMS PERSONNALISABLES

Le composeur vous permet d'enregistrer 2 messages vocaux , qui sont lus automatiquement lors des appels d'alarme.

Le SMS par défaut peut également être modifié par l'utilisateur afin d'identifier immédiatement le type d'événement, par exemple :

• alarme anti-intrusion ;
• alarme technique ;
• manque d'électricité ;
• alarme de garage ;
• changement d'état de l'entrée.

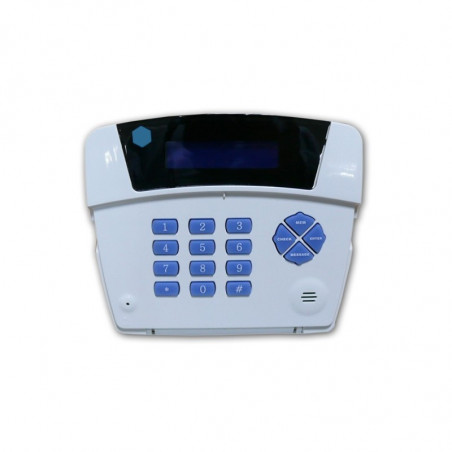

ÉCRAN LCD ET CLAVIER

L'appareil est doté d'un écran LCD rétroéclairé et d'un clavier intégré , qui vous permettent d'effectuer directement les principales opérations de configuration.

Les fonctions sensibles sont protégées par mot de passe afin d'empêcher tout accès et contrôle par des utilisateurs non autorisés.

SURVEILLANCE À DISTANCE

Par SMS, vous pouvez gérer différentes fonctions de l'appareil, notamment :

• vérifier l'état des entrées ;
• vérifier l'état des sorties ;
• activation et désactivation des entrées d'alarme ;
• commande à distance des sorties ;
• Surveillance de l'état du système.

SPÉCIFICATIONS TECHNIQUES

Type : Composeur téléphonique GSM/PSTN
Réseau mobile : GSM
Fréquences GSM : Quadribande 850/900/1800/1900 MHz
Ligne téléphonique : analogique RTC
Alimentation : 12 V CC / env. 100 mA
Alimentation/batterie : non fournie
Entrées de déclenchement : 4
Activation de l'entrée : +12 V positif ou GND négatif selon l'entrée
Délai de déclenchement minimum : environ 3 secondes
Sorties contrôlables par SMS : 3
Modes de sortie : impulsionnel et marche/arrêt selon la sortie
Sortie du système d'ouverture de portail : 1 relais dédié
Commande d'ouverture de portail : appel sans réponse
Durée de l'impulsion : environ 3 secondes
Contacts du relais : C / NO / NC
Nombre de valeurs mémorisables : jusqu'à 20
Messages vocaux : 2 enregistrables
SMS : personnalisable
Écran : LCD rétroéclairé
Clavier : intégré
Microphone et haut-parleur : intégrés
Audio bidirectionnel : oui
Surveillance à distance : par SMS
Protection des fonctions : mot de passe

UN SEUL APPAREIL POUR L'ALARME ET LA TÉLÉCOMMANDE

La combinaison des technologies GSM, PSTN, de 4 entrées d'alarme et de plusieurs sorties télécommandables fait de cet appareil bien plus qu'un simple numéroteur téléphonique.

Il peut déclencher des alarmes, envoyer des SMS, passer des appels vocaux, surveiller les entrées et contrôler des équipements à distance , offrant une solution complète pour la sécurité, l'automatisation et le contrôle à distance.
