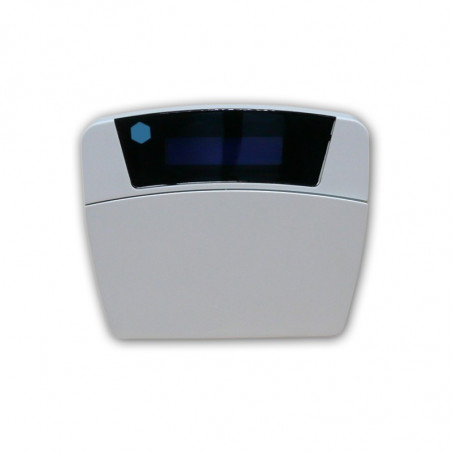

Marcador telefónico GSM/PSTN para alarma antirrobo con SMS, llamadas de voz y control remoto.

El marcador telefónico GSM/PSTN es un dispositivo multifuncional diseñado para la gestión de sistemas de alarma antirrobo, señales de alarma y control remoto de equipos eléctricos y electrónicos .

Un único dispositivo le permite recibir notificaciones por SMS y llamadas de voz , utilizar la línea telefónica tradicional PSTN y controlar de forma remota dispositivos como calderas, puertas automáticas, iluminación, persianas y sistemas de automatización .

El dispositivo es compatible con la red móvil GSM de cuatro bandas (850/900/1800/1900 MHz) y con la línea telefónica analógica PSTN. Ambos modos pueden utilizarse de forma conjunta o por separado.

MARCADOR TELEFÓNICO GSM Y PSTN

Conectado a un panel de control de alarma antirrobo, sensores u otros equipos, el marcador puede reaccionar automáticamente a una señal de alarma realizando acciones programadas.

Dependiendo de la entrada utilizada, puede:

• enviar SMS de alarma;
• realizar llamadas telefónicas;
• reproducir mensajes de voz grabados;
• utilizar la red GSM y/o PSTN;
• informar sobre diferentes tipos de eventos;
• notificar cambios en el estado de entrada.

Se pueden almacenar hasta 20 números de teléfono , con espacios específicos para SMS y llamadas.

4 ENTRADAS PARA ALARMAS Y EVENTOS

El combinador tiene 4 entradas de disparo independientes .

Disparador 1 – activación positiva +12V
Al suministrar +12 V a la entrada durante al menos 3 segundos, el dispositivo puede enviar SMS y realizar llamadas a través de GSM/PSTN con reproducción de mensajes de voz.

Disparador 2 – activación positiva +12V
Segunda entrada independiente que puede utilizarse para gestionar un tipo diferente de alarma o evento.

Disparador 3: activación de GND negativa
La activación mediante conexión a tierra de la entrada permite realizar llamadas a través de la línea telefónica pública con reproducción de mensajes. Si la línea telefónica pública no está disponible, el dispositivo puede enviar notificaciones mediante SMS GSM.

Disparador 4: activación de GND negativa
Permite enviar un SMS de notificación cuando cambia el estado de la entrada.

Esta última función resulta especialmente útil para crear, por ejemplo, una alarma de fallo de alimentación , utilizando un relé externo adecuado.

Para informar de un apagón, es necesario mantener el combinador alimentado mediante una batería de reserva o un SAI externo .

CONTROL REMOTO MEDIANTE SMS

El combinador también puede utilizarse como sistema de control remoto GSM , lo que permite controlar los equipos de forma remota mediante sencillos mensajes SMS.

Puede utilizarse para:

• encender o apagar una caldera;
• Compruebe la calefacción;
• luces de control;
• abrir las puertas;
• revisar las persianas;
• relés de control;
• activar equipos electrónicos;
• gestionar sistemas de automatización.

3 SALIDAS CONTROLADAS POR SMS

Salida 1 – comando de impulso

Se activa mediante SMS con un pulso de aproximadamente 2 segundos .

La salida proporciona una tensión negativa durante la activación y puede controlar un relé externo de 12 V CC, no incluido.

Salida 2: pulso o encendido/apagado

Puede funcionar como un botón temporizado durante aproximadamente 2 segundos o como un interruptor de encendido/apagado , lo que lo hace ideal para calderas, luces y otros equipos.

Salida 3: pulso o encendido/apagado

Permite controlar de forma independiente un segundo aparato mediante un funcionamiento impulsivo o de encendido/apagado.

APERTURA DE PUERTA MEDIANTE LLAMADA PERDIDA

Una cuarta salida está dedicada a la práctica función de apertura de puertas GSM .

Al llamar al dispositivo desde un número previamente autorizado, el marcador reconoce a la persona que llama y activa el relé durante aproximadamente 3 segundos .

La llamada se cuelga inmediatamente sin obtener respuesta, lo que le permite usar su teléfono como control remoto para la puerta.

El relé tiene contactos:

• C – Municipio
• NA – Normalmente abierto
• NC – Normalmente cerrado

Por lo tanto, es posible conectarlo a las entradas de control de bajo voltaje de numerosas unidades de control de puertas automáticas.

Esta función se puede activar o desactivar individualmente para los números almacenados, hasta un máximo de 20 números .

AUDIO BIDIRECCIONAL: HABLAR Y ESCUCHAR

Gracias al micrófono y altavoz integrados , es posible la monitorización remota del audio en el lugar de instalación.

Durante una llamada GSM autorizada, puede utilizar el modo de solo escucha o la comunicación bidireccional de conversación/escucha .

Esta función solo se puede habilitar para números de teléfono autorizados.

MENSAJES DE VOZ Y SMS PERSONALIZABLES

El marcador telefónico permite grabar dos mensajes de voz , que se reproducen automáticamente durante las llamadas de alarma.

El usuario también puede modificar el SMS predeterminado para identificar inmediatamente el tipo de evento, por ejemplo:

• alarma de intrusión;
• alarma técnica;
• falta de electricidad;
• alarma de garaje;
• cambio de estado de entrada.

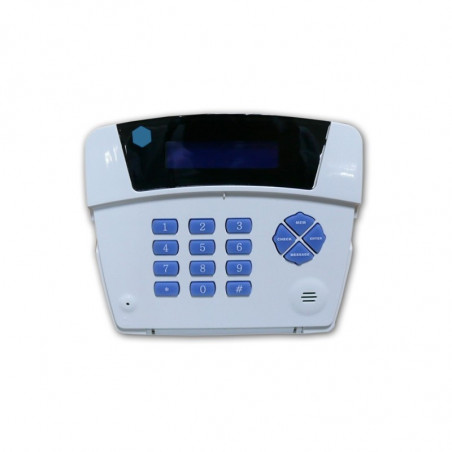

PANTALLA LCD Y TECLADO

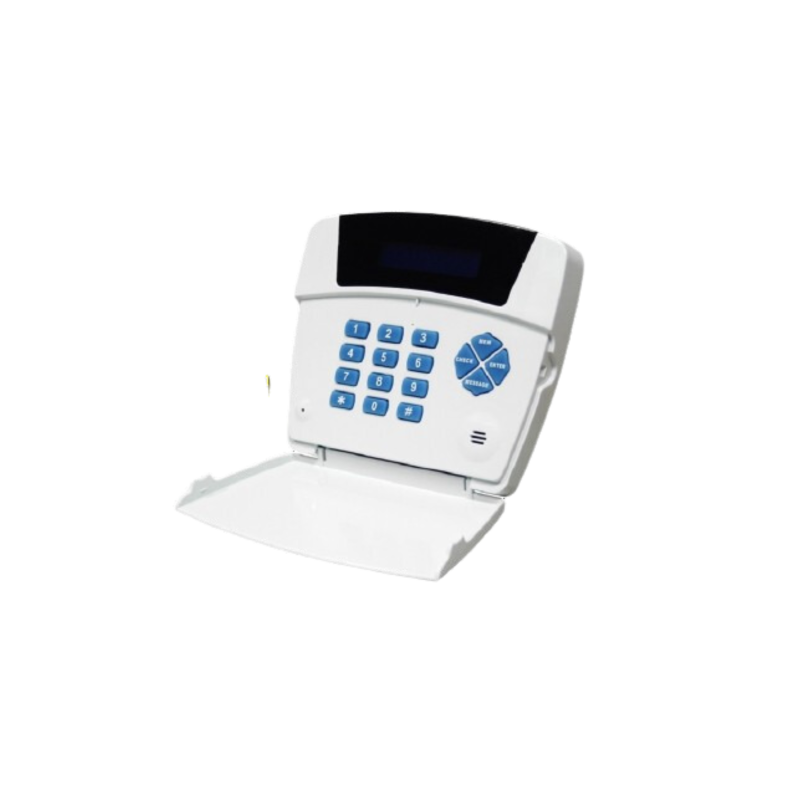

El dispositivo cuenta con una pantalla LCD retroiluminada y un teclado integrado , que permiten realizar directamente las principales operaciones de configuración.

Las funciones sensibles están protegidas con contraseña para evitar el acceso y el control por parte de usuarios no autorizados.

MONITOREO REMOTO

Mediante SMS puedes gestionar varias funciones del dispositivo, entre ellas:

• verificar el estado de las entradas;
• comprobar el estado de las salidas;
• activación y desactivación de las entradas de alarma;
• control remoto de salidas;
• Monitorización del estado del sistema.

ESPECIFICACIONES TÉCNICAS

Tipo: Marcador telefónico GSM/PSTN
Red móvil: GSM
Frecuencias GSM: Cuatribanda 850/900/1800/1900 MHz
Línea telefónica: PSTN analógica
Alimentación: 12 V CC / aprox. 100 mA
Fuente de alimentación/batería: no incluida
Entradas de activación: 4
Activación de entrada: positivo +12V o negativo GND según la entrada.
Tiempo mínimo de activación: aproximadamente 3 segundos
Salidas controlables por SMS: 3
Modos de salida: impulsivo y encendido/apagado según la salida.
Salida del abridor de puerta: 1 relé dedicado
Comando para abrir la puerta: llamada no contestada
Duración del pulso: aproximadamente 3 segundos
Contactos de relé: C / NA / NC
Números almacenables: hasta 20
Mensajes de voz: 2 grabables
SMS: personalizable
Pantalla: LCD retroiluminada
Teclado: integrado
Micrófono y altavoz: integrados
Audio bidireccional: sí
Monitorización remota: vía SMS
Protección de funciones: contraseña

UN SOLO DISPOSITIVO PARA ALARMA Y CONTROL REMOTO

La combinación de GSM, PSTN, 4 entradas de alarma y varias salidas controlables remotamente hacen que el dispositivo sea mucho más que un simple marcador telefónico.

Puede activar alarmas, enviar SMS, realizar llamadas de voz, monitorizar entradas y controlar equipos de forma remota , ofreciendo una solución completa para la seguridad, la automatización y el control remoto.
