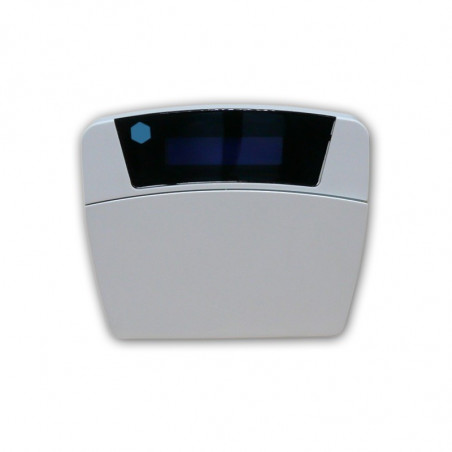

GSM/PSTN-Telefonwählgerät für Einbruchmeldeanlagen mit SMS, Sprachanrufen und Fernsteuerung

Der GSM/PSTN-Telefonwähler ist ein multifunktionales Gerät, das für die Verwaltung von Einbruchmeldeanlagen, Alarmsignalen und die Fernsteuerung elektrischer und elektronischer Geräte entwickelt wurde.

Mit einem einzigen Gerät können Sie Benachrichtigungen per SMS und Sprachanruf empfangen, die herkömmliche PSTN- Telefonleitung nutzen und Geräte wie Heizkessel, automatische Tore, Beleuchtung, Rollläden und Automatisierungssysteme fernsteuern.

Das Gerät unterstützt das Quadband-GSM-Mobilfunknetz (850/900/1800/1900 MHz) und den analogen Festnetzanschluss (PSTN). Beide Betriebsarten können gleichzeitig oder getrennt genutzt werden.

GSM- UND PSTN-TELEFONWAHLGERÄT

Angeschlossen an eine Einbruchmeldezentrale, Sensoren oder andere Geräte, kann das Wählgerät automatisch auf ein Alarmsignal reagieren, indem es programmierte Aktionen ausführt.

Je nach den verwendeten Eingabeparametern kann es Folgendes bewirken:

• Alarm-SMS senden;
• Telefonate führen;
• aufgezeichnete Sprachnachrichten abspielen;
• das GSM- und/oder PSTN-Netz nutzen;
• verschiedene Arten von Ereignissen melden;
• Benachrichtigung über Änderungen des Eingabestatus.

Es stehen bis zu 20 Speicherplätze für Telefonnummern zur Verfügung , mit separaten Bereichen für SMS und Anrufe.

4 EINGÄNGE FÜR ALARME UND EREIGNISSE

Der Kombinator verfügt über 4 unabhängige Triggereingänge .

Auslöser 1 – positive Aktivierung +12V
Durch Anlegen einer Spannung von +12V an den Eingang für mindestens 3 Sekunden kann das Gerät SMS versenden und Anrufe über GSM/PSTN mit Wiedergabe von Sprachnachrichten tätigen.

Auslöser 2 – positive Aktivierung +12V
Zweiter unabhängiger Eingang, der zur Steuerung eines anderen Alarmtyps oder Ereignisses verwendet werden kann.

Auslöser 3 – negative GND-Aktivierung
Durch Erdung des Eingangs kann das Gerät Anrufe über das Festnetz (PSTN) tätigen und Nachrichten abspielen. Steht das Festnetz nicht zur Verfügung, kann das Gerät Benachrichtigungen per GSM-SMS versenden.

Auslöser 4 – negative GND-Aktivierung
Ermöglicht das Versenden einer Benachrichtigungs-SMS bei Änderung des Eingabestatus.

Diese letzte Funktion ist besonders nützlich, um beispielsweise einen Stromausfallalarm mithilfe eines geeigneten externen Relais zu erzeugen.

Um einen Stromausfall zu melden, muss der Kombinator über eine Pufferbatterie oder eine externe USV mit Strom versorgt werden.

Fernsteuerung per SMS

Der Kombinator kann auch als GSM-Fernsteuerungssystem verwendet werden, sodass Sie Geräte per einfacher SMS fernsteuern können.

Es kann verwendet werden für:

• Heizkessel ein- oder ausschalten;
• Heizung prüfen;
• Kontrollleuchten;
• Tore öffnen;
• Fensterläden prüfen;
• Steuerrelais;
• elektronische Geräte aktivieren;
• Automatisierungssysteme verwalten.

3 AUSGÄNGE, DIE ÜBER SMS GESTEUERT WERDEN

Ausgang 1 – Impulsbefehl

Aktivierung per SMS mit einem Impuls von ca. 2 Sekunden .

Der Ausgang liefert bei Aktivierung ein negatives Signal und kann ein externes 12V DC-Relais steuern (nicht im Lieferumfang enthalten).

Ausgang 2 – Impuls oder EIN/AUS

Es kann als Zeitschaltuhr für etwa 2 Sekunden oder als Ein-/Ausschalter fungieren und ist somit ideal für Heizkessel, Lampen und andere Geräte.

Ausgang 3 – Impuls oder EIN/AUS

Es ermöglicht Ihnen, ein zweites Gerät unabhängig mit Impuls- oder Ein/Aus-Betrieb zu steuern.

Toröffner per verpasstem Anruf

Ein vierter Ausgang ist für die praktische GSM-Toröffnerfunktion vorgesehen.

Durch einen Anruf von einer zuvor autorisierten Nummer erkennt das Wählgerät den Anrufer und aktiviert das Relais für etwa 3 Sekunden .

Der Anruf wird sofort ohne Antwort beendet, sodass Sie Ihr Telefon als Fernbedienung für das Tor nutzen können.

Das Relais hat Kontakte:

• C – Gemeinde
• NA – Normalerweise offen
• NC – Normalerweise geschlossen

Es ist daher möglich, es an die Niederspannungs-Steuereingänge zahlreicher automatischer Torsteuerungsgeräte anzuschließen.

Die Funktion kann für gespeicherte Nummern einzeln aktiviert oder deaktiviert werden, maximal jedoch für 20 Nummern .

Zwei-Wege-Audio – Sprechen und Zuhören

Dank des eingebauten Mikrofons und Lautsprechers ist eine Audio-Fernüberwachung des Installationsortes möglich.

Während eines autorisierten GSM-Anrufs können Sie den Nur-Zuhören-Modus oder die Zwei-Wege-Sprech-/ Zuhörfunktion nutzen.

Diese Funktion kann nur für autorisierte Telefonnummern aktiviert werden.

INDIVIDUELL ANPASSBARE SPRACHNACHRICHTEN UND SMS

Mit dem Dialer können Sie 2 Sprachnachrichten aufzeichnen, die bei Alarmanrufen automatisch abgespielt werden.

Die Standard-SMS kann vom Benutzer auch so angepasst werden, dass die Art des Ereignisses sofort erkennbar ist, zum Beispiel:

• Einbruchsalarm;
• Technischer Alarm;
• Stromausfall;
• Garagenalarmanlage;
• Änderung des Eingangszustands.

LCD-DISPLAY UND TASTATUR

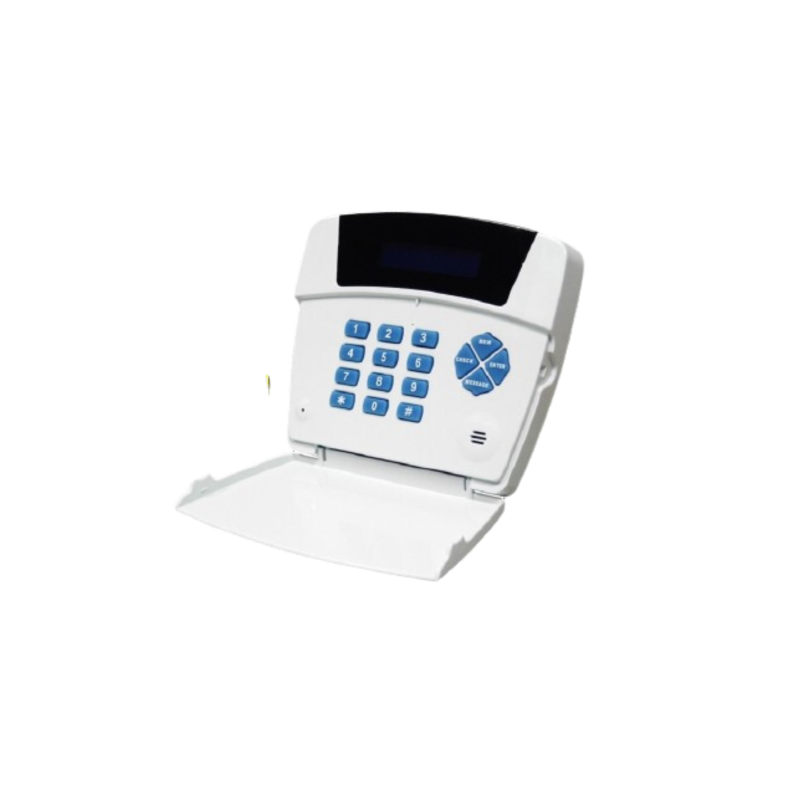

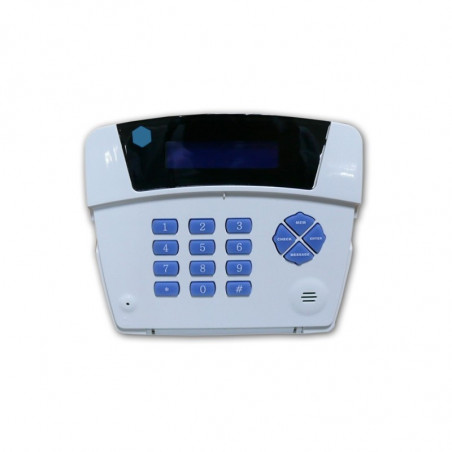

Das Gerät verfügt über ein hintergrundbeleuchtetes LCD-Display und eine integrierte Tastatur , mit denen Sie die wichtigsten Konfigurationsvorgänge direkt durchführen können.

Sensible Funktionen sind passwortgeschützt , um den Zugriff und die Kontrolle durch unbefugte Benutzer zu verhindern.

FERNÜBERWACHUNG

Per SMS können Sie verschiedene Funktionen des Geräts steuern, darunter:

• den Status der Eingänge prüfen;
• Überprüfen Sie den Status der Ausgänge;
• Aktivierung und Deaktivierung von Alarmeingängen;
• Fernsteuerung der Ausgänge;
• Systemzustandsüberwachung.

TECHNISCHE DATEN

Typ: GSM/PSTN-Telefonwähler
Mobilfunknetz: GSM
GSM-Frequenzen: Quadband 850/900/1800/1900 MHz
Telefonleitung: analoges PSTN
Stromversorgung: 12 V DC / ca. 100 mA
Netzteil/Batterie: nicht im Lieferumfang enthalten
Trigger-Eingänge: 4
Eingangsaktivierung: positive +12V oder negative GND je nach Eingang
Minimale Auslösezeit: ca. 3 Sekunden
SMS-steuerbare Ausgänge: 3
Ausgangsmodi: impulsiv und EIN/AUS je nach Ausgangssignal
Toröffner-Ausgang: 1 dediziertes Relais
Toröffner-Befehl: Anruf unbeantwortet
Impulsdauer: ca. 3 Sekunden
Relaiskontakte: C / NO / NC
Speicherbare Zahlen: bis zu 20
Sprachnachrichten: 2 aufnehmbare
SMS: individuell anpassbar
Display: Hintergrundbeleuchtetes LCD
Tastatur: integriert
Mikrofon und Lautsprecher: eingebaut
Zwei-Wege-Audio: Ja
Fernüberwachung: per SMS
Funktionsschutz: Passwort

EIN EINZIGARTIGES GERÄT FÜR ALARMANLAGE UND FERNBEDIENUNG

Die Kombination aus GSM, PSTN, 4 Alarmeingängen und mehreren fernsteuerbaren Ausgängen macht das Gerät zu weit mehr als einem einfachen Telefonwähler.

Es kann Alarme auslösen, SMS versenden, Sprachanrufe tätigen, Eingänge überwachen und Geräte fernsteuern und bietet damit eine Komplettlösung für Sicherheit, Automatisierung und Fernsteuerung.
