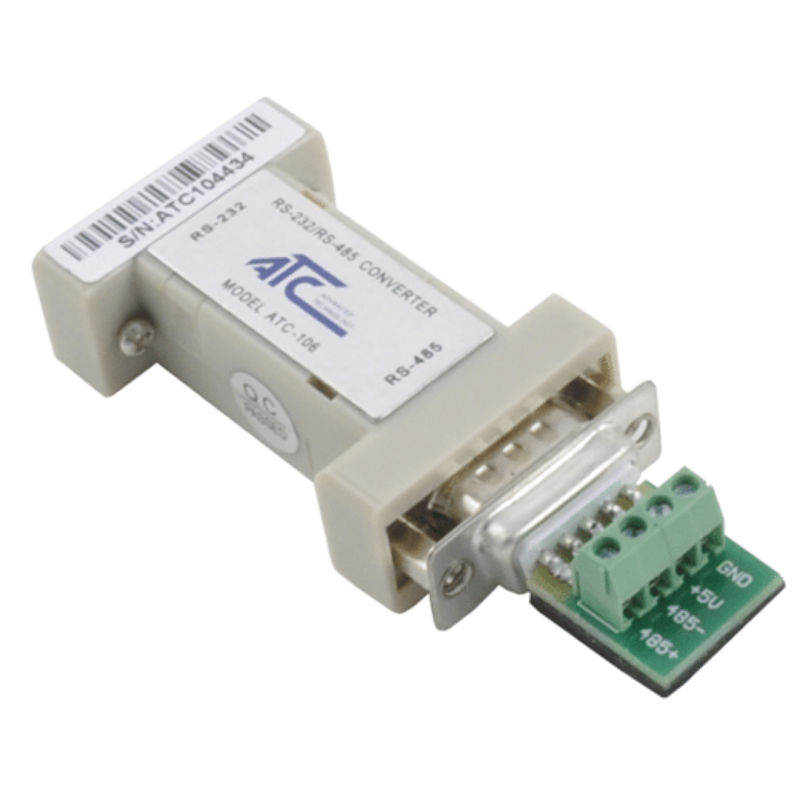

ATC-106 convertitore RS232 a RS485 autoalimentato con direzione automatica

Convertitore RS232–RS485 ATC-106 autoalimentato

L'ATC-106 è un convertitore compatto ed economico per collegare dispositivi RS485 a una porta seriale RS232. Il connettore DB9 femmina può essere inserito direttamente nel DB9 maschio di una porta DTE, ad esempio quella di un PC, fornendo un'interfaccia RS485 a 2 fili su 2 morsetti.

Alimentazione dalla porta RS232

Il convertitore è alimentato direttamente dalla porta RS232 e non richiede un alimentatore esterno. Questa soluzione riduce il cablaggio necessario per integrare l'interfaccia RS485.

Direzione automatica dei dati

Il controllo automatico della direzione del dato trasmesso (TXD), con gestione a zero latenza dichiarata, commuta la direzione di comunicazione del bus RS485. Il dispositivo opera in modalità asincrona half duplex, con trasmissione e ricezione alternate sulla stessa coppia di fili.

Caratteristiche tecniche

• Modello: ATC-106.
• Conversione: RS232 a RS485 a 2 fili.
• Connessione RS232: DB9 femmina per porta DTE con DB9 maschio.
• Connessione RS485: 2 morsetti.
• Alimentazione: dalla porta RS232, senza alimentatore esterno.
• Direzione dei dati: controllo automatico TXD a zero latenza.
• Modalità operativa: asincrona half duplex.
• Velocità di comunicazione: fino a 115,2 kbit/s.

Applicazioni

Adatto al collegamento di apparecchiature con interfaccia RS485 a PC o altri dispositivi DTE dotati di porta RS232, quando è richiesta una conversione seriale semplice e senza alimentazione esterna.
