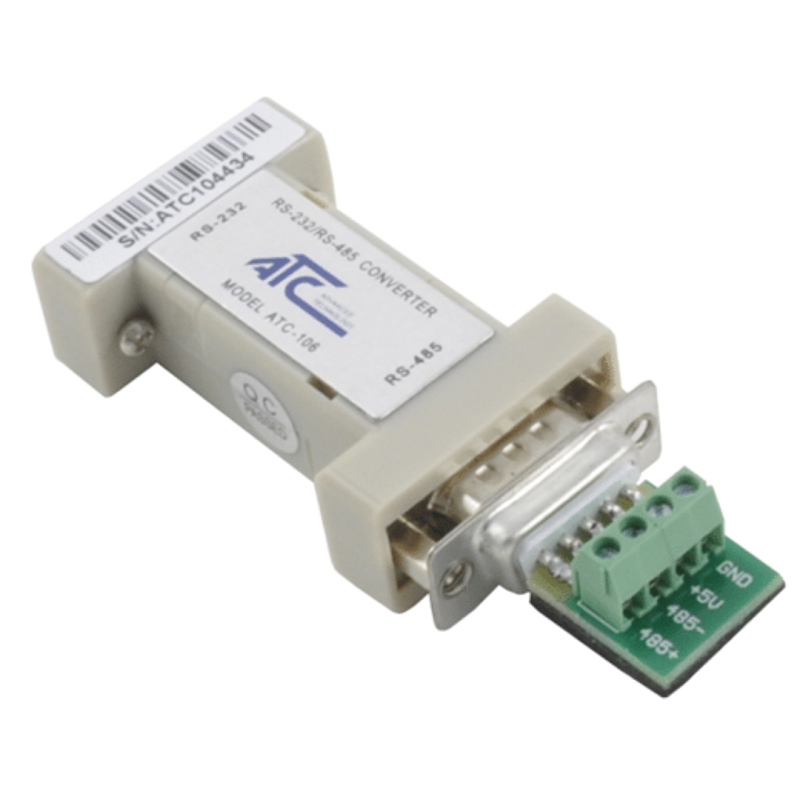

Convertidor RS232 a RS485 autoalimentado ATC-106 con dirección automática

Convertidor RS232–RS485 autoalimentado ATC-106

El ATC-106 es un convertidor compacto y económico para conectar dispositivos RS485 a un puerto serie RS232. El conector hembra DB9 se puede enchufar directamente al conector macho DB9 de un puerto DTE, como el de un PC, proporcionando una interfaz RS485 de 2 hilos en 2 terminales .

Alimentación desde el puerto RS232

El convertidor se alimenta directamente desde el puerto RS232 y no requiere una fuente de alimentación externa. Esta solución reduce el cableado necesario para integrar la interfaz RS485.

Dirección automática de datos

El control automático de la dirección de transmisión de datos (TXD), con gestión de latencia cero declarada, conmuta la dirección de comunicación del bus RS485. El dispositivo funciona en modo semidúplex asíncrono , alternando la transmisión y la recepción en el mismo par de cables.

Características técnicas

• Modelo: ATC-106.
• Conversión: RS232 a RS485 de 2 hilos.
• Conexión RS232: Conector DB9 hembra al puerto DTE con conector DB9 macho.
• Conexión RS485: 2 terminales.
• Alimentación: desde el puerto RS232, no requiere fuente de alimentación externa.
• Dirección de datos: Control TXD automático de latencia cero.
• Modo de funcionamiento: semidúplex asíncrono.
• Velocidad de comunicación: hasta 115,2 kbit/s.

Aplicaciones

Adecuado para conectar equipos con interfaz RS485 a PC u otros dispositivos DTE equipados con puerto RS232, cuando se requiere una conversión serie sencilla sin fuente de alimentación externa.
