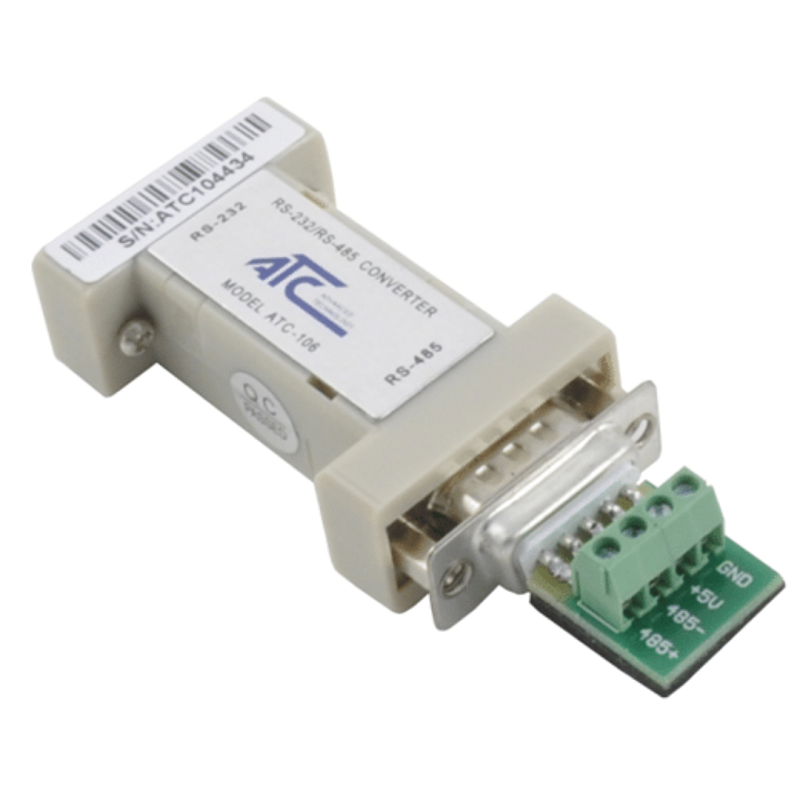

Convertisseur RS232 vers RS485 auto-alimenté ATC-106 avec sens de rotation automatique

Convertisseur RS232–RS485 auto-alimenté ATC-106

L' ATC-106 est un convertisseur compact et économique permettant de connecter des périphériques RS485 à un port série RS232. Son connecteur DB9 femelle se branche directement sur le connecteur DB9 mâle d'un port DTE, tel que celui d'un PC, offrant ainsi une interface RS485 à 2 fils sur 2 bornes .

Alimentation par port RS232

Le convertisseur est alimenté directement par le port RS232 et ne nécessite pas d'alimentation externe. Cette solution réduit le câblage nécessaire à l'intégration de l'interface RS485.

Orientation automatique des données

Le contrôle automatique du sens de transmission des données (TXD), avec gestion de la latence nulle, inverse le sens de communication du bus RS485. L'appareil fonctionne en mode semi-duplex asynchrone , avec transmission et réception alternées sur la même paire de fils.

Caractéristiques techniques

• Modèle : ATC-106.
• Conversion : RS232 vers RS485 2 fils.
• Connexion RS232 : DB9 femelle vers port DTE avec DB9 mâle.
• Connexion RS485 : 2 terminaux.
• Alimentation : via le port RS232, aucune alimentation externe requise.
• Sens des données : Contrôle TXD automatique sans latence.
• Mode de fonctionnement : semi-duplex asynchrone.
• Vitesse de communication : jusqu'à 115,2 kbit/s.

Applications

Convient pour connecter des équipements dotés d'une interface RS485 à des PC ou à d'autres appareils DTE équipés d'un port RS232, lorsqu'une simple conversion série est requise sans alimentation externe.
