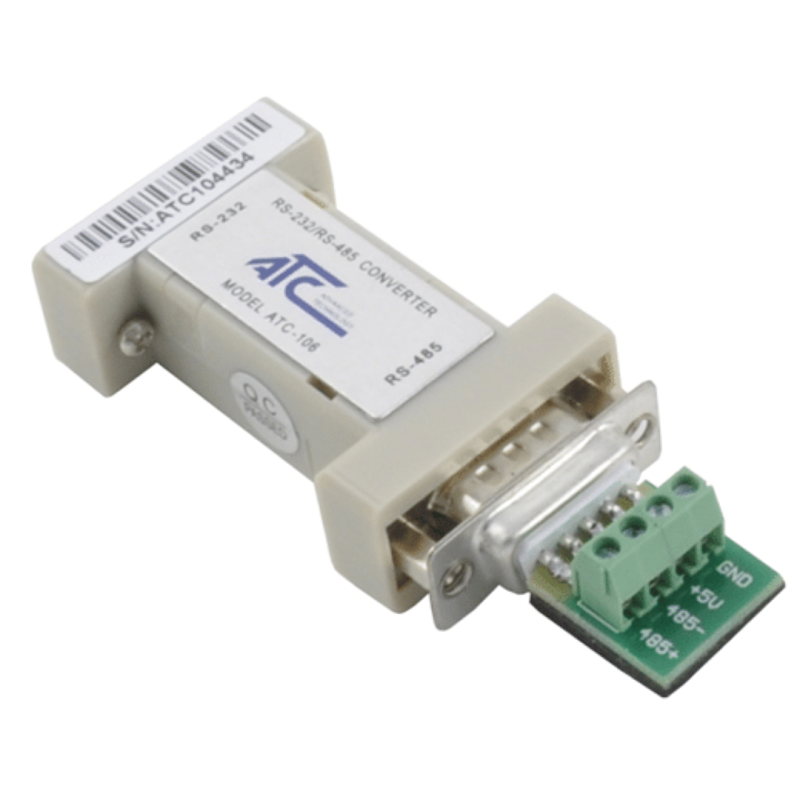

ATC-106 Selbstversorgender RS232-zu-RS485-Konverter mit automatischer Richtungssteuerung

ATC-106 Selbstversorgender RS232–RS485-Konverter

Der ATC-106 ist ein kompakter und kostengünstiger Konverter zum Anschluss von RS485-Geräten an eine serielle RS232-Schnittstelle. Der DB9- Buchsenstecker kann direkt in den DB9-Stecker eines DTE-Anschlusses, beispielsweise eines PCs, gesteckt werden und stellt so eine 2-Draht-RS485-Schnittstelle an zwei Klemmen bereit.

Stromversorgung über den RS232-Anschluss

Der Konverter wird direkt über den RS232-Anschluss mit Strom versorgt und benötigt kein externes Netzteil. Diese Lösung reduziert den Verkabelungsaufwand für die Integration der RS485-Schnittstelle.

Automatische Datenausrichtung

Die automatische Steuerung der Senderichtung (TXD) mit latenzfreiem Management schaltet die Kommunikationsrichtung des RS485-Busses um. Das Gerät arbeitet im asynchronen Halbduplex- Modus mit abwechselndem Senden und Empfangen über dasselbe Adernpaar.

Technische Merkmale

• Modell: ATC-106.
• Konvertierung: RS232 auf RS485 2-Draht.
• RS232-Anschluss: DB9-Buchse auf DTE-Anschluss mit DB9-Stecker.
• RS485-Anschluss: 2 Klemmen.
• Stromversorgung: über die RS232-Schnittstelle, kein externes Netzteil erforderlich.
• Datenrichtung: Automatische TXD-Steuerung ohne Latenz.
• Betriebsmodus: asynchroner Halbduplex.
• Kommunikationsgeschwindigkeit: bis zu 115,2 kbit/s.

Anwendungen

Geeignet zum Anschluss von Geräten mit RS485-Schnittstelle an PCs oder andere DTE-Geräte mit RS232-Anschluss, wenn eine einfache serielle Konvertierung ohne externe Stromversorgung erforderlich ist.
