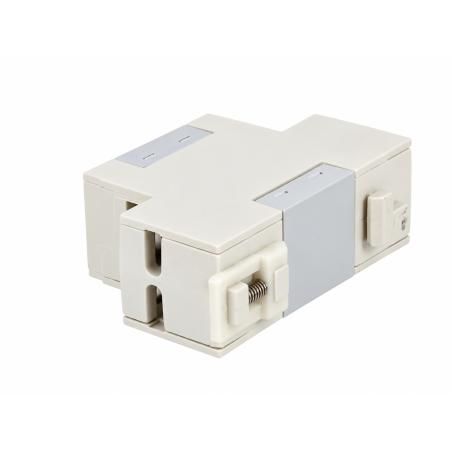

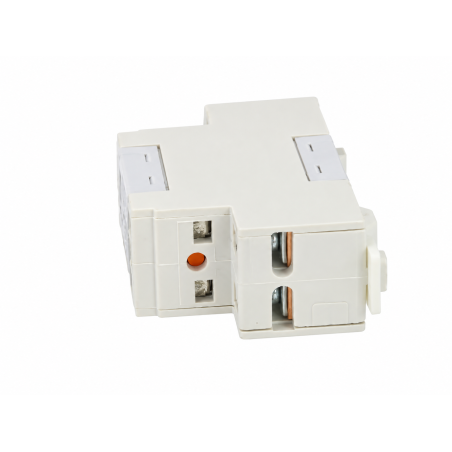

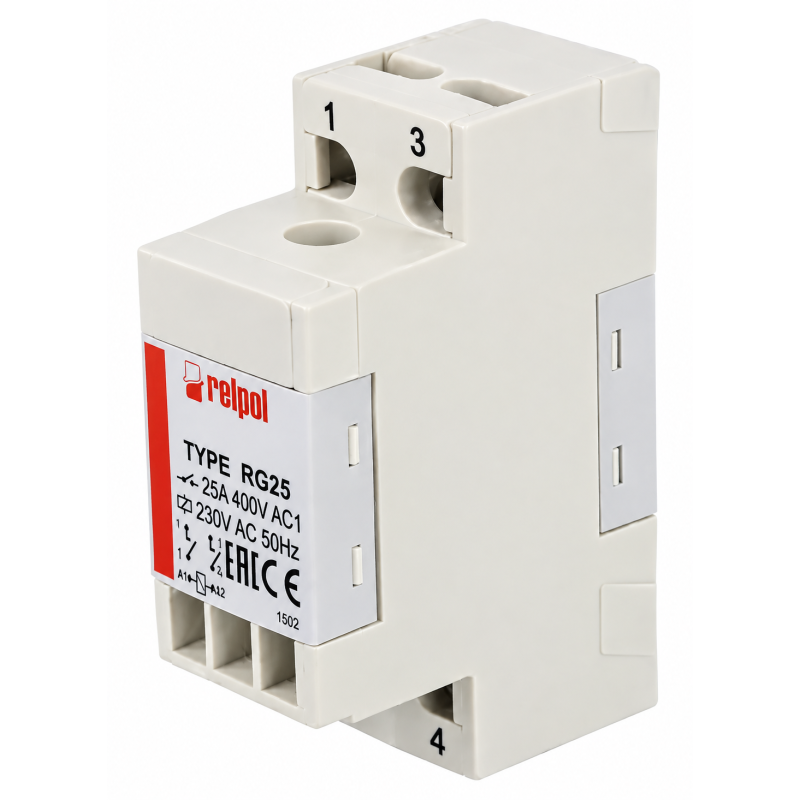

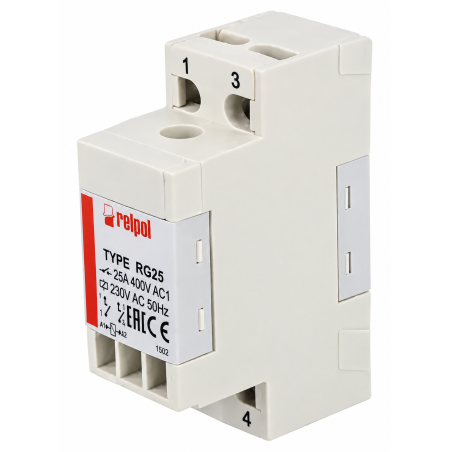

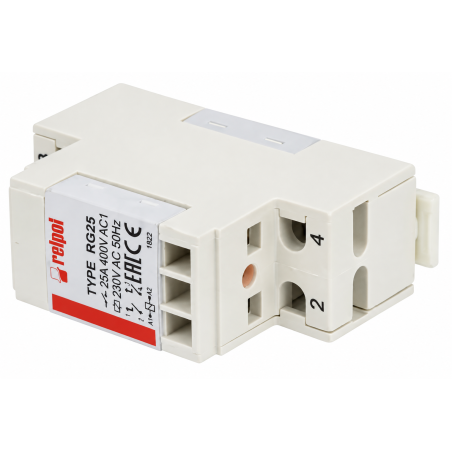

RELPOL RG25 – Relè modulare DIN 2 NA 25 A, bobina 230 V AC

Il RELPOL RG25-3022-28-3230 è un relè elettromagnetico industriale in formato modulare per montaggio su guida DIN. Dispone di due contatti normalmente aperti (2 NA, DPST-NO) e di una bobina da 230 V AC, con collegamenti tramite morsetti a vite.

Portata dei contatti

Per carichi resistivi, la portata indicata è di 25 A a 400 V AC oppure 25 A a 24 V DC. La corrente massima per contatto è di 25 A. Per altri tipi di carico, verificare i limiti di impiego nella documentazione del produttore.

Caratteristiche tecniche

• Produttore: RELPOL
• Serie: RG25
• Codice completo: RG25-3022-28-3230
• Numero OEM: 862722
• Tipologia: relè elettromagnetico industriale

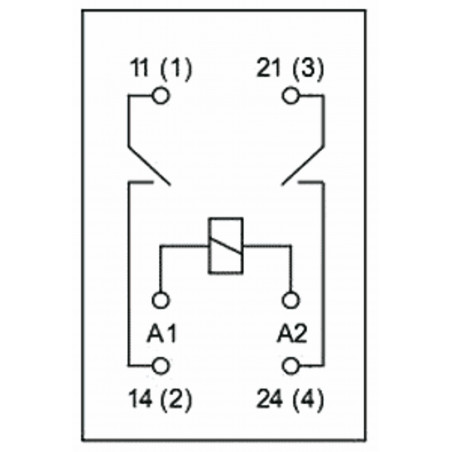

• Configurazione dei contatti: 2 NA (DPST-NO)
• Tensione nominale della bobina: 230 V AC
• Tensione minima / massima della bobina: 161 / 253 V AC
• Resistenza della bobina: 6,8 kΩ
• Assorbimento della bobina: 3 VA
• Portata con carico resistivo AC: 25 A / 400 V AC
• Portata con carico resistivo DC: 25 A / 24 V DC
• Corrente massima per contatto: 25 A
• Corrente di picco: 40 A
• Tensione massima di commutazione: 440 V AC / 250 V DC
• Materiale dei contatti: AgSnO₂
• Resistenza dei contatti: 100 mΩ
• Tempo di intervento: 20 ms
• Tempo di rilascio: 20 ms
• Collegamenti: morsetti a vite
• Montaggio: guida DIN

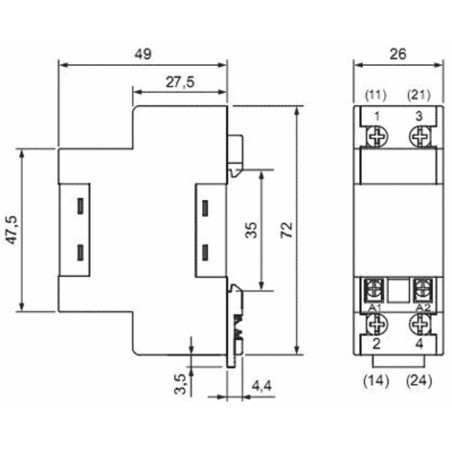

• Dimensioni esterne: 26 × 53,7 × 75,5 mm
• Temperatura di lavoro: da −25 a +85 °C
• Massa: 130 g

Scelta e installazione

La bobina deve essere comandata a 230 V in corrente alternata. Le tensioni massime di commutazione dei contatti non implicano una portata di 25 A a qualsiasi tensione: dimensionare il carico in base ai dati del produttore e alla categoria d'impiego.

Verificare la compatibilità del circuito di comando e del carico prima dell'installazione. Il cablaggio deve essere eseguito da personale qualificato.
