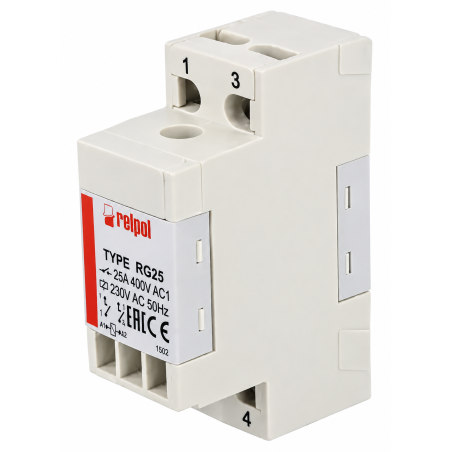

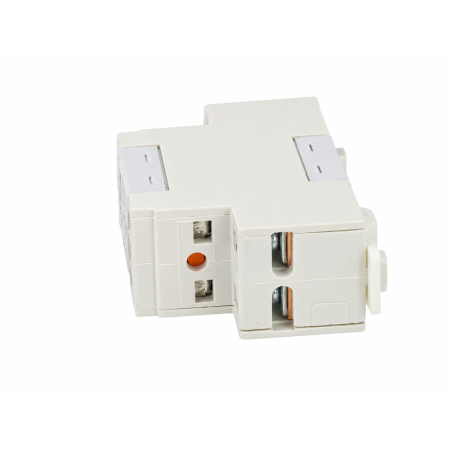

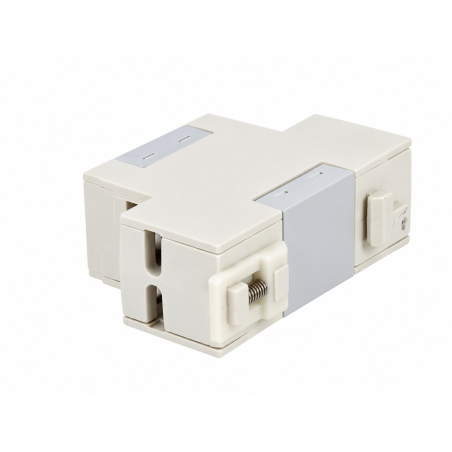

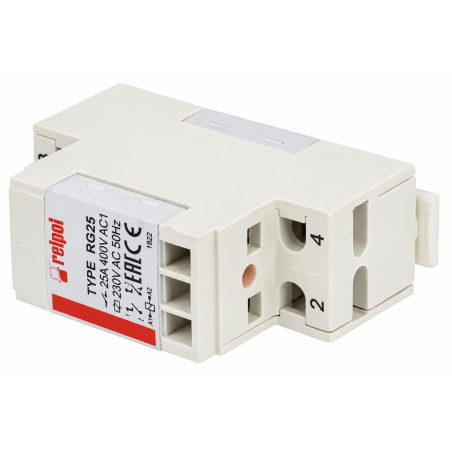

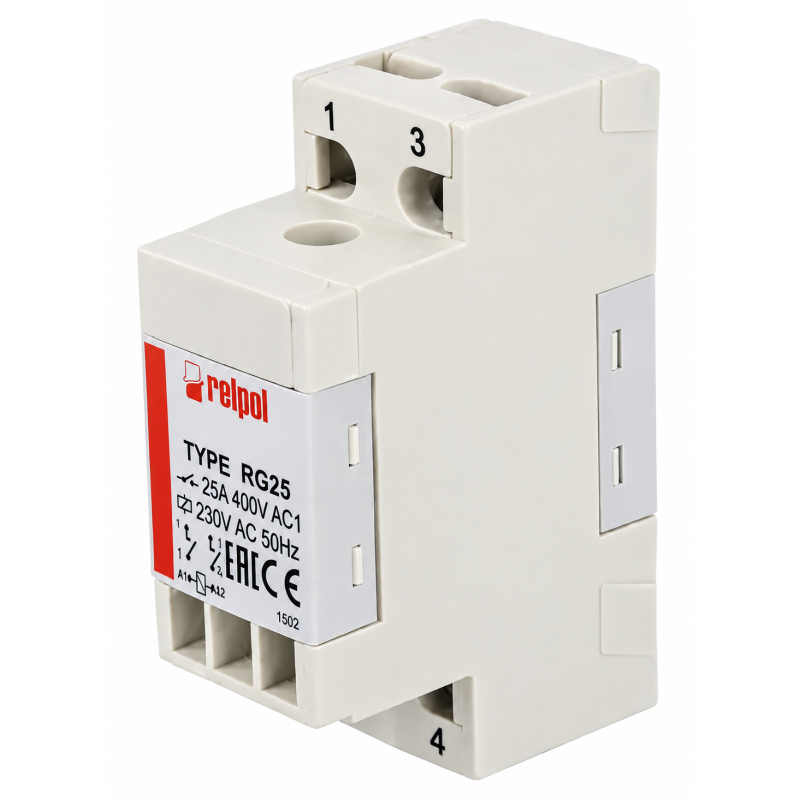

RELPOL RG25 – Modulares Relais DIN 2 NO 25 A, Spule 230 V AC
39,00 €
Bruttopreis
Modulares elektromagnetisches Relais RELPOL RG25-3022-28-3230 für DIN-Schienenmontage mit zwei Öffnerkontakten (DPST-NO) und 230-V-AC-Spule. Nennstrom für ohmsche Lasten: 25 A bei 400 V AC oder 25 A bei 24 V DC. Anschluss über Schraubklemmen; Abmessungen: 26 × 53,7 × 75,5 mm.
Sichere Zahlungen
Bezahlen Sie sicher mit Kreditkarte, PayPal, Amazon Pay oder Banküberweisung
Schneller Versand
Wir liefern in ganz Europa und weltweit mit UPS, DHL und DPD
Einfache Rückgabe in 30 Tagen
Sie haben 30 Tage ab Lieferung Zeit, das Produkt zurückzugeben, wenn Sie nicht zufrieden sind
Das RELPOL RG25-3022-28-3230 ist ein industrielles elektromagnetisches Relais in modularer Bauform zur DIN-Schienenmontage . Es verfügt über zwei normalerweise offene Kontakte (2 NO, DPST-NO) und eine 230-V-Wechselstromspule mit Anschlüssen über Schraubklemmen.
Kontaktbereich
Bei ohmschen Lasten beträgt die angegebene Belastbarkeit 25 A bei 400 V AC bzw. 25 A bei 24 V DC . Der maximale Strom pro Kontakt beträgt 25 A. Für andere Lastarten beachten Sie bitte die Betriebsgrenzen in der Dokumentation des Herstellers.
Technische Merkmale
- Hersteller: RELPOL
- Serie: RG25
- Vollständiger Code: RG25-3022-28-3230
- OEM-Nummer: 862722
- Typ: Industrielles elektromagnetisches Relais

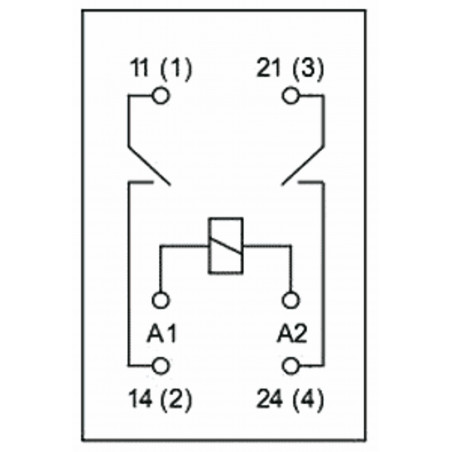

- Kontaktkonfiguration: 2 NA (DPST-NO)
- Nennspulenspannung: 230 V Wechselstrom
- Minimale/maximale Spulenspannung: 161/253 V AC
- Spulenwiderstand: 6,8 kΩ
- Leistungsaufnahme der Spule: 3 VA
- Strombelastbarkeit bei ohmscher Wechsellast: 25 A / 400 V AC
- Strombelastbarkeit bei ohmscher Gleichstromlast: 25 A / 24 V DC
- Maximalstrom pro Kontakt: 25 A
- Spitzenstrom: 40 A
- Maximale Schaltspannung: 440 V AC / 250 V DC
- Kontaktmaterial: AgSnO₂
- Kontaktwiderstand: 100 mΩ
- Reaktionszeit: 20 ms
- Auslösezeit: 20 ms
- Anschlüsse: Schraubklemmen
- Montage: DIN-Schiene

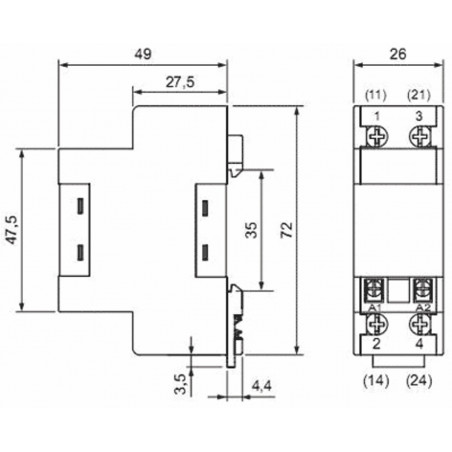

- Außenabmessungen: 26 × 53,7 × 75,5 mm
- Betriebstemperatur: −25 bis +85 °C
- Gewicht: 130 g
Auswahl und Installation
Die Spule muss mit 230 V Wechselstrom betrieben werden. Die maximalen Schaltspannungen der Kontakte implizieren keine Kapazität von 25 A bei beliebiger Spannung: Dimensionieren Sie die Last anhand der Herstellerangaben und der Anwendungskategorie.
Prüfen Sie vor der Installation die Kompatibilität des Steuerstromkreises und der Last. Die Verkabelung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
RG25-3022-28-3230
5900005225536
1 Artikel
Modulares elektromagnetisches Relais RELPOL RG25-3022-28-3230 für DIN-Schienenmontage mit zwei Öffnerkontakten (DPST-NO) und 230-V-AC-Spule. Nennstrom für ohmsche Lasten: 25 A bei 400 V AC oder 25 A bei 24 V DC. Anschluss über Schraubklemmen; Abmessungen: 26 × 53,7 × 75,5 mm.
