RELPOL RG25 – Relais modulaire DIN 2 NO 25 A, bobine 230 V CA
39,00 €
TTC
Relais électromagnétique modulaire RELPOL RG25-3022-28-3230 pour rail DIN, avec 2 contacts normalement ouverts (DPST-NO) et bobine 230 V CA. Courant admissible pour charges résistives : 25 A à 400 V CA ou 25 A à 24 V CC. Connexion par bornes à vis ; dimensions : 26 × 53,7 × 75,5 mm.
Paiements Sécurisés
Payez en toute sécurité par Carte Bancaire, PayPal, Amazon Pay ou Virement Bancaire
Livraison Rapide
Nous livrons dans toute l’Europe et dans le monde entier avec UPS, DHL et DPD
Retour Facile sous 30 Jours
Vous disposez de 30 jours après la livraison pour retourner un produit si vous n’êtes pas satisfait

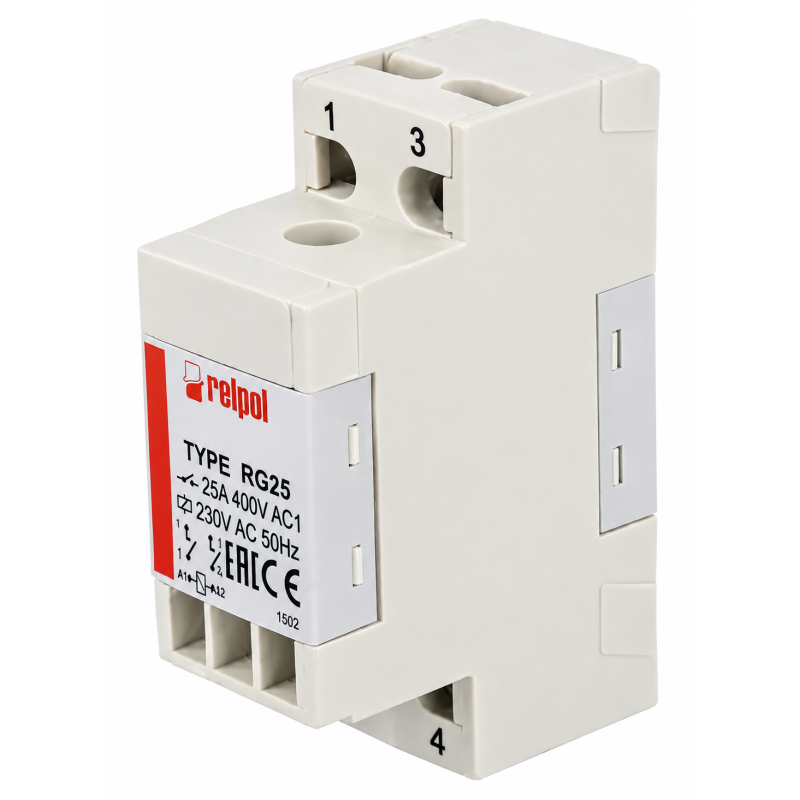

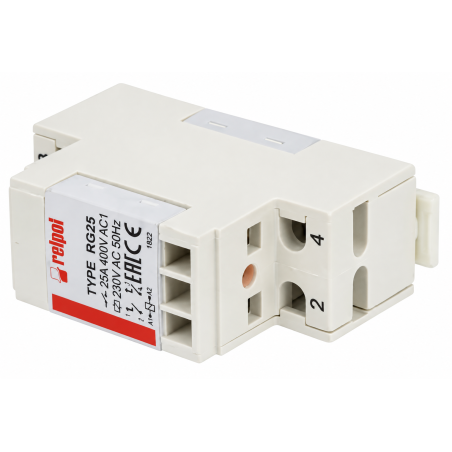

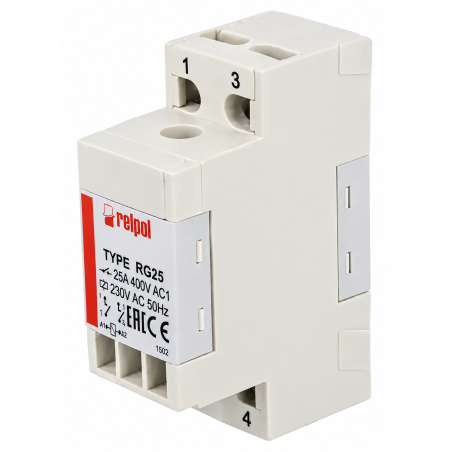

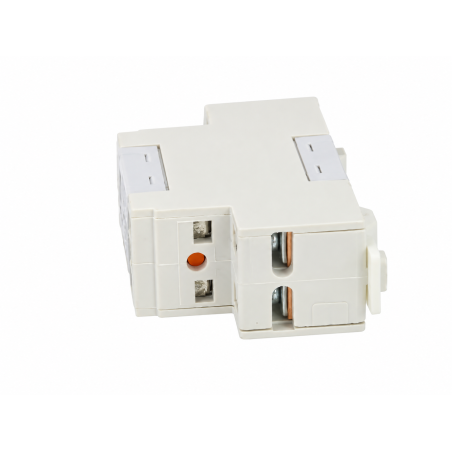

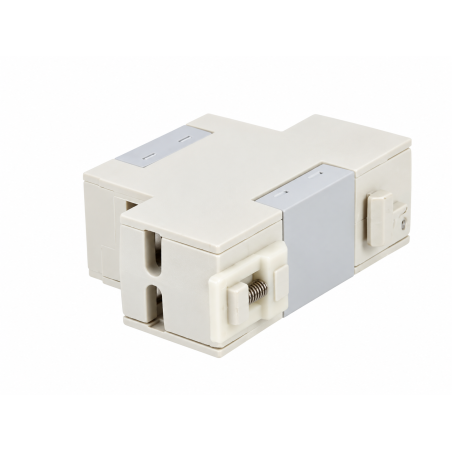

Le RELPOL RG25-3022-28-3230 est un relais électromagnétique industriel modulaire pour montage sur rail DIN . Il possède deux contacts normalement ouverts (2 NO, DPST-NO) et une bobine 230 V AC , avec des connexions par bornes à vis.
Plage de contact
Pour les charges résistives , la capacité indiquée est de 25 A à 400 V CA ou de 25 A à 24 V CC . Le courant maximal par contact est de 25 A. Pour les autres types de charges, veuillez consulter les limites de fonctionnement dans la documentation du fabricant.
Caractéristiques techniques
- Fabricant : RELPOL
- Série : RG25
- Code complet : RG25-3022-28-3230
- Numéro OEM : 862722
- Type : relais électromagnétique industriel

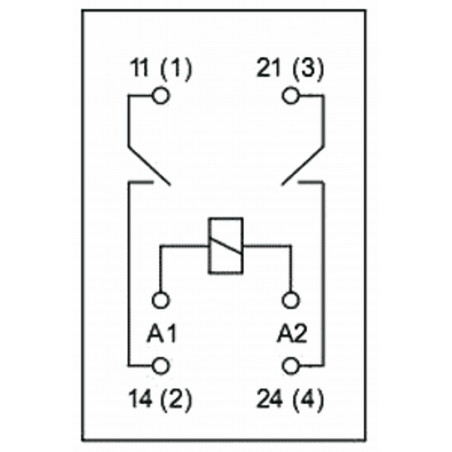

- Configuration des contacts : 2 NA (DPST-NO)
- Tension nominale de la bobine : 230 V CA
- Tension minimale/maximale de la bobine : 161/253 V CA
- Résistance de la bobine : 6,8 kΩ
- Consommation électrique de la bobine : 3 VA
- Intensité nominale avec charge résistive CA : 25 A / 400 V CA
- Intensité nominale avec charge résistive CC : 25 A / 24 V CC
- Courant maximal par contact : 25 A
- Courant de crête : 40 A
- Tension de commutation maximale : 440 V CA / 250 V CC
- Matériau de contact : AgSnO₂
- Résistance de contact : 100 mΩ
- Temps de réponse : 20 ms
- Temps de relâchement : 20 ms
- Connexions : bornes à vis
- Montage : rail DIN

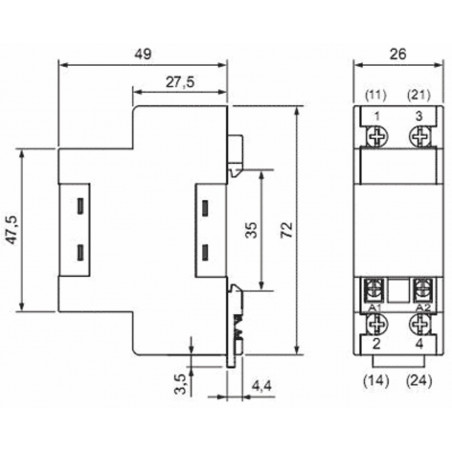

- Dimensions extérieures : 26 × 53,7 × 75,5 mm
- Température de fonctionnement : −25 à +85 °C
- Poids : 130 g
Sélection et installation
La bobine doit être alimentée en 230 V CA. Les tensions de commutation maximales des contacts n'impliquent pas une capacité de 25 A quelle que soit la tension : dimensionnez la charge en fonction des données du fabricant et de la catégorie d'utilisation.
Avant l'installation, vérifiez la compatibilité du circuit de commande et de la charge. Le câblage doit être effectué par un personnel qualifié.
RG25-3022-28-3230
5900005225536
1 Produit
Relais électromagnétique modulaire RELPOL RG25-3022-28-3230 pour rail DIN, avec 2 contacts normalement ouverts (DPST-NO) et bobine 230 V CA. Courant admissible pour charges résistives : 25 A à 400 V CA ou 25 A à 24 V CC. Connexion par bornes à vis ; dimensions : 26 × 53,7 × 75,5 mm.
